Дизельный генератор (ДГУ) Арктика АД-1100С-Т400-2РНМ11-AR с АВР в контейнере

Дизельный генератор (ДГУ) Арктика АД-1100С-Т400-2РНМ11-AR с АВР в контейнере

Общие характеристики
Производитель	Арктика
Постоянная мощность, кВА	1375
Постоянная мощность, кВт	1100
Резервная мощность, кВА	1513
Резервная мощность, кВт	1210
Двигатель	WEICHAI
Модель двигателя	12M331320E200
Синхронный генератор	АРКТИКА
Модель синхронного генератора	ZP17B
Исполнение	В контейнере
Количество фаз	Трёхфазный (400В)

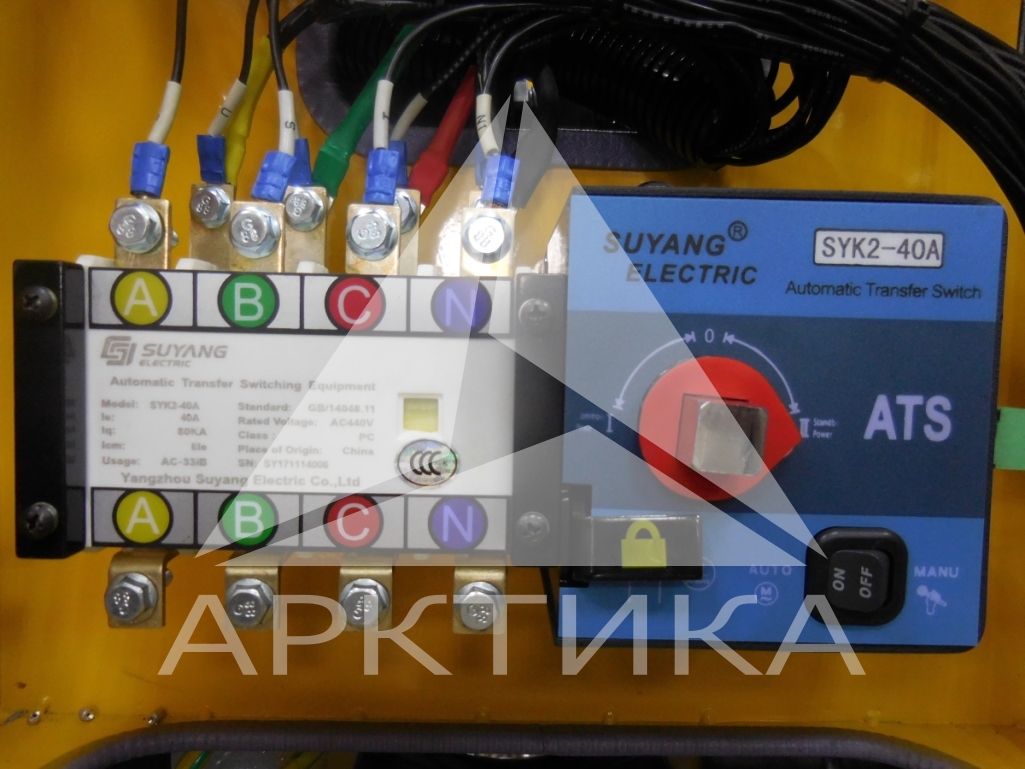

Степень автоматизации	2-я (С АВР)
Назначение	Резервная работа (8/7)
Уровень шума	50 дБ
Контроллер	HGM6120
Автономность	мин. 8 часов
Напряжение 1-фаза, В	230
Напряжение 3-фазы, В	400
Топливный бак, л	2000
Частота, Гц	50
Вес, кг	11405
Гарантия	1 год
Длина, мм	7050
Ширина, мм	2440
Высота, мм	2630

Синхронный генератор	АРКТИКА ZP17B
Резервная мощность	1540 кВА / 1232 кВт
Диапазон регулировки напряжения	+/- 5%
Диск крепления	SAE 0# / 18"
Класс защиты	IP 22
Класс изоляции	H
Количество выводов	12
Количество полюсов	4
Коэффициент мощности (cos φ)	0,8
КПД	94,90%
Максимальная скорость	2250 об/мин
Напряжение	230 / 400 В
Нестабильность выходного напряжения в переходном режиме	+/- 1%
Нестабильность выходного напряжения в установившемся режиме	+/- 0,5%
Номинальная сила тока	2016 А
Обмотка	2/3
Постоянная мощность	1400 кВА / 1120 кВт
Регулировка напряжения	автоматическая
Род тока	переменный, трехфазный
Система возбуждения	самовозбуждение
Тип	синхронный, бесщеточный, одноопорный
Ток короткого замыкания	300% (10 с)
Форма волны I.E.C = THF	3
Форма волны NEMA = TIF	меньше 50
Частота	50 Гц
Вес	2885 кг

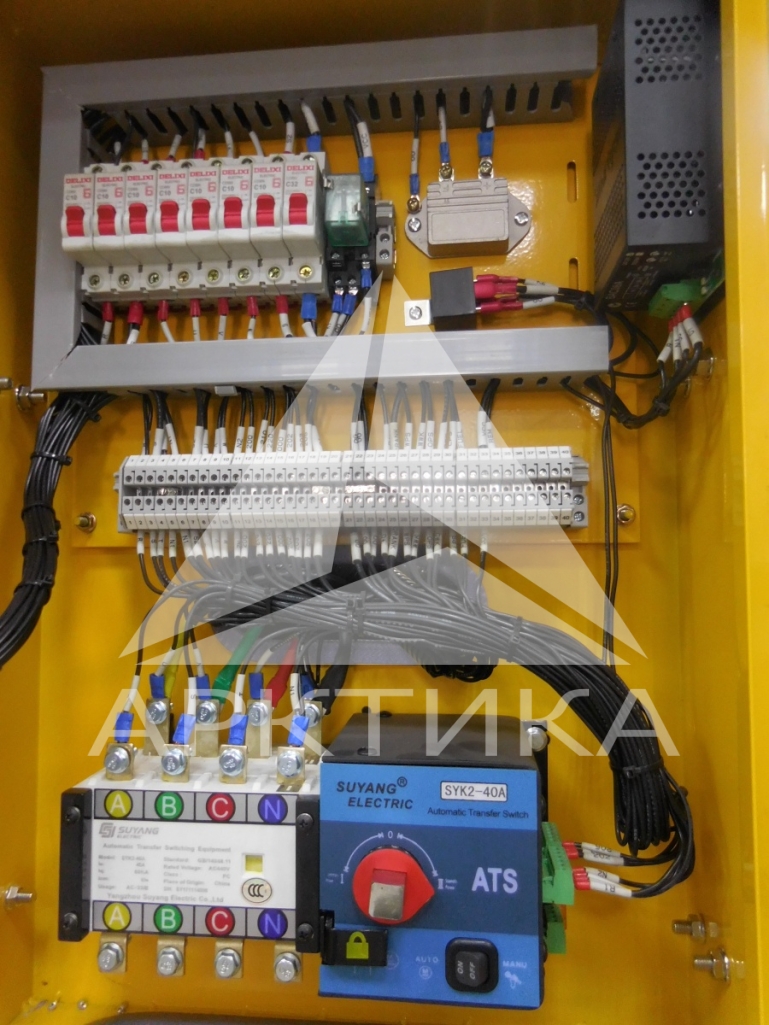

Шкаф управления
Автоматический выключатель	2500 А
Панель управления	на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке

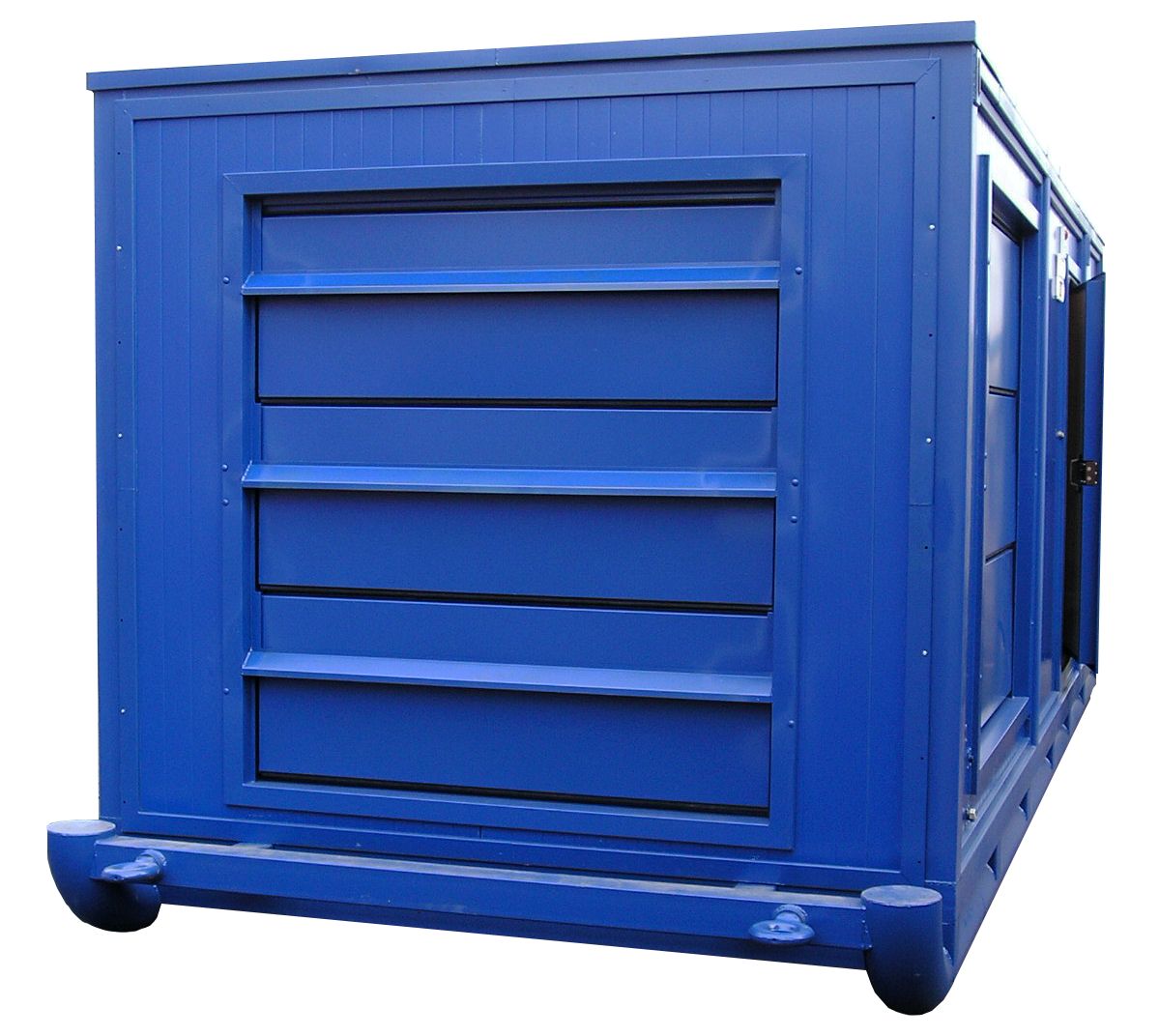

Контейнер
Габариты	7050 х 2440 х 2630 мм
Назначение	Полная защита от неблагоприятных факторов окружающей среды, защита от несанкционированного доступа, высокий уровень шумозащиты
Цвет	RAL 8017 или любой другой по запросу
Вес	3700 кг

Двигатель	WEICHAI 12M331320E200
Постоянная мощность	1200 кВт
Резервная мощность	1320 кВт
Расход топлива двигателя при 100% нагрузке	277 л/ч
Расход топлива двигателя при 75% нагрузке	227 л/ч
Расход топлива двигателя при 50% нагрузке	171 л/ч
Аккумуляторная батарея	2x12 / 190 А*ч
Водяной насос	центробежного типа с ременным приводом
Давление масла в системе	3.0-6.5 бар
Диаметр поршня	152 мм
Дизельное топливо	ГОСТ 305-82
Емкость масляной системы	90 л
Емкость системы охлаждения	275 л
Количество и расположение цилиндров	12 цилиндров, V-образное
Корпус двигателя и генератора	158 кВт
Коэффициент сжатия	14:01
Максимальная температура в топливопроводе	55 ØС
Максимальная температура масла	105 ØС
Максимальная температура охлаждающей жидкости	95 С
Максимальное давление в топливопроводе	1,8 бар
Максимальное противодавление выхлопных газов	8 кПа
Максимальное сопротивление воздушного фильтра	6,2 кПа
Максимальное статическое сопротивление воздушному потоку	6 кПа
Максимальный ток зарядного генератора	50 А
Минимальная площадь сечения вентиляционного отверстия для исходящего потока воздуха от радиатора	4 м2
Минимальная площадь сечения вентиляционного отверстия для потока входящего воздуха на питание и охлаждение двигателя	4,5 м2
Модель топливного насоса	12-секционный, плунжерный
Мощность вентилятора	35 кВт
Напряжение в системе	24 В
Общее тепловыделение ДГУ	1958 кВт
Объем двигателя	35,9 л
Порядок работы цилиндров	1-12-5-8-3-10-6-7-2-11-4-9
Поток выхлопных газов	293 м3/мин
Производительность водяного насоса	800 л/мин
Пусковое устройство	стартер, 14 кВт
Расход воздуха вентилятора на охлаждение радиатора	2060 м3/мин
Расход воздуха на питание двигателя	123м3/мин
Регулировка частоты вращения	электронная
Рекомендуемый тип масла	SAE 15W40 / 10W30
Система газовыхлопа	1140 кВт
Система охлаждения	660 кВт
Система смазки	комбинированная под давлением и разбрызгиванием
Скорость поршня	8,25 м/c
Среднее эффективное давление, BMEP	2,67 МПа
Температура выхлопных газов	680 С
Тип воздушного фильтра	фильтроэлемент
Тип глушителя	промышленный
Тип масляного насоса	шестеренчатого типа, с приводомотраспредвала
Тип масляного фильтра	полнопоточный патронный фильтр
Тип охлаждающей жидкости	ГОСТ 28084-89
Тип охлаждения	жидкостное (радиаторное), циркуляция под давлением
Тип топливного фильтра	полнопоточный со сменным картриджем
Тип	турбонаддув с промежуточным охлаждением
Точность регулировки частоты вращения	+/- 5,00%
Удельный расход масла на угар	0,48 г/кВт*ч
Удельный расход топлива	196 г/кВт*ч
Ход поршня	165 мм
Частота вращения	1500 об/мин
Сухой вес	3600 кг
