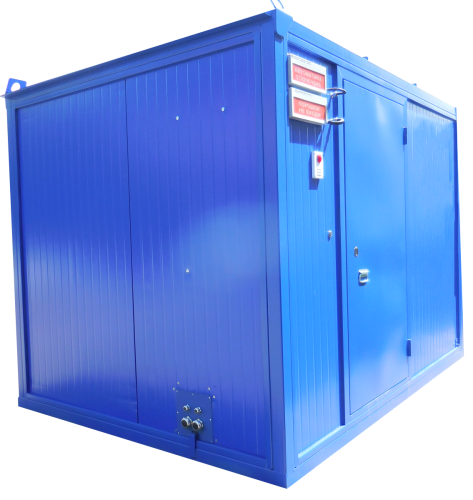

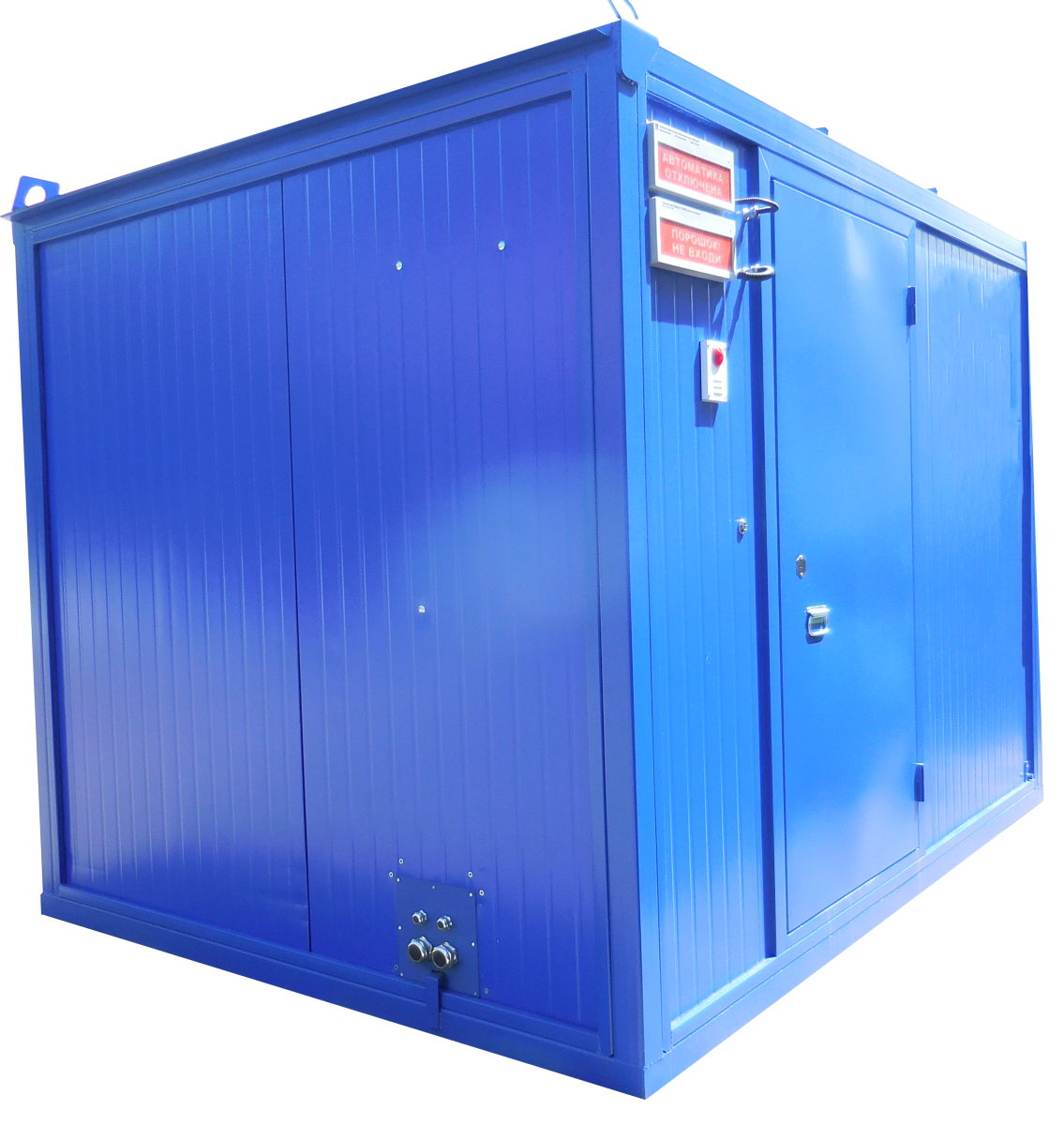

Дизельный генератор (ДГУ) Арктика АД20С-Т400 в контейнере

Дизельный генератор (ДГУ) Арктика АД20С-Т400 в контейнере

Общие характеристики
Напряжение, В	400
Производитель	Арктика
Постоянная мощность, кВА	25
Постоянная мощность, кВт	20
Резервная мощность, кВА	27,5
Резервная мощность, кВт	22
Двигатель	CUMMINS
Модель двигателя	4B3.9-G1
Синхронный генератор	Stamford Technology
Модель синхронного генератора	BC184FS
Исполнение	В контейнере
Количество фаз	Трёхфазный (400В)
Степень автоматизации	1-я (без АВР)
Назначение	Постоянная работа (24/7)
Контроллер	HGM6120N
Автономность	мин. 8 часов
Напряжение 1-фаза, В	230
Напряжение 3-фазы, В	400
Топливный бак, л	120
Частота, Гц	50
Гарантия	24 месяца

Синхронный генератор	Stamford Technology BC184FS
Резервная мощность	30 кВА / 24 кВт
Диапазон регулировки напряжения	+/- 5%
Диск крепления	SAE 3# / 11,5"
Класс защиты	IP 22
Класс изоляции	H
Количество выводов	12
Количество полюсов	4
Коэффициент мощности (cos φ)	0,8
КПД	84,20%
Максимальная скорость	2250 об/мин
Напряжение	230 / 400 В
Нестабильность выходного напряжения в переходном режиме	+/- 1%
Нестабильность выходного напряжения в установившемся режиме	+/- 0,5%
Номинальная сила тока	36 А
Постоянная мощность	27 кВА / 22 кВт
Регулировка напряжения	автоматическая
Род тока	переменный, трехфазный
Система возбуждения	самовозбуждение
Тип	синхронный, бесщеточный, одноопорный
Ток короткого замыкания	300% (10 с)
Форма волны I.E.C = THF	3
Форма волны NEMA = TIF	меньше 50
Частота	50 Гц
Вес	145 кг

Шкаф управления
Автоматический выключатель	50 А
Панель управления	на базе контроллера HGM6120N c жидкокристаллическим монитором на русском языке

Двигатель	CUMMINS 4B3.9-G1
Постоянная мощность	24 кВт
Резервная мощность	27 кВт
Расход топлива двигателя при 100% нагрузке	6,5 л/ч
Расход топлива двигателя при 75% нагрузке	4,9 л/ч
Расход топлива двигателя при 50% нагрузке	3,3 л/ч
Аккумуляторная батарея	1*100 А/ч
Водяной насос	центробежного типа с ременным приводом
Давление масла в системе	207 кПа
Диаметр поршня	102 мм
Дизельное топливо	ГОСТ 305-82
Емкость масляной системы	11 л
Емкость системы охлаждения	19 л
Емкость топливного бака	120 л
Количество и расположение цилиндров	4, рядное
Корпус двигателя и генератора	3 кВт
Коэффициент сжатия	17,3:1
Максимальная температура в топливопроводе	70 °С
Максимальная температура масла	135 °C
Максимальная температура охлаждающей жидкости	97 °C
Максимальное давление в топливопроводе	73 мм рт. ст.
Максимальное противодавление выхлопных газов	10,2 кПа
Максимальное сопротивление воздушного фильтра	6,2 кПа
Максимальное статическое сопротивление воздушному потоку	260 мм вод. ст.
Максимальный ток зарядного генератора	55 А
Минимальная площадь сечения вентиляционного отверстия для исходящего потока воздуха от радиатора	0,36 м2
Минимальная площадь сечения вентиляционного отверстия для потока входящего воздуха на питание и охлаждение двигателя	0,36 м2
Модель топливного насоса	рядный многоплунжерный ТНВД
Мощность вентилятора	0,9 кВт
Напряжение в системе	12 В
Общее тепловыделение ДГУ	42 кВт
Объем двигателя	3,9 л
Порядок работы цилиндров	1-3-4-2
Поток выхлопных газов	7,4 м3/мин
Производительность водяного насоса	101 л/мин
Пусковое устройство	электростартер 3,1 кВт
Расход воздуха вентилятора на охлаждение радиатора	1,3 м3/с
Расход воздуха на питание двигателя	1,9 м3/мин
Регулировка частоты вращения	механическая
Рекомендуемый тип масла	SAE 15W40 / 10W30
Система газовыхлопа	21 кВт
Система охлаждения	18 кВт
Система смазки	комбинированная под давлением и разбрызгиванием
Скорость поршня	6 м/с
Среднее эффективное давление BMEP	757 кПа
Температура выхлопных газов	472 °С
Тип воздушного фильтра	бумажный, заменяемый
Тип глушителя	Промышленный - 9 dB
Тип масляного насоса	шестеренчатого типа с приводом от распредвала
Тип масляного фильтра	полнопоточный патронный фильтр
Тип охлаждающей жидкости	ГОСТ 28084-89
Тип охлаждения	жидкостное (радиаторное), циркуляция под давлением
Тип топливного фильтра	полнопоточный со сменным картриджем
Тип	без наддува
Точность регулировки частоты вращения	+/- 2,5%
Удельный расход масла на угар	0,3 г/кВт*ч
Удельный расход топлива	245 г/кВт*ч
Ход поршня	120 мм
Частота вращения	1500 об/мин
Сухой вес	308 кг
