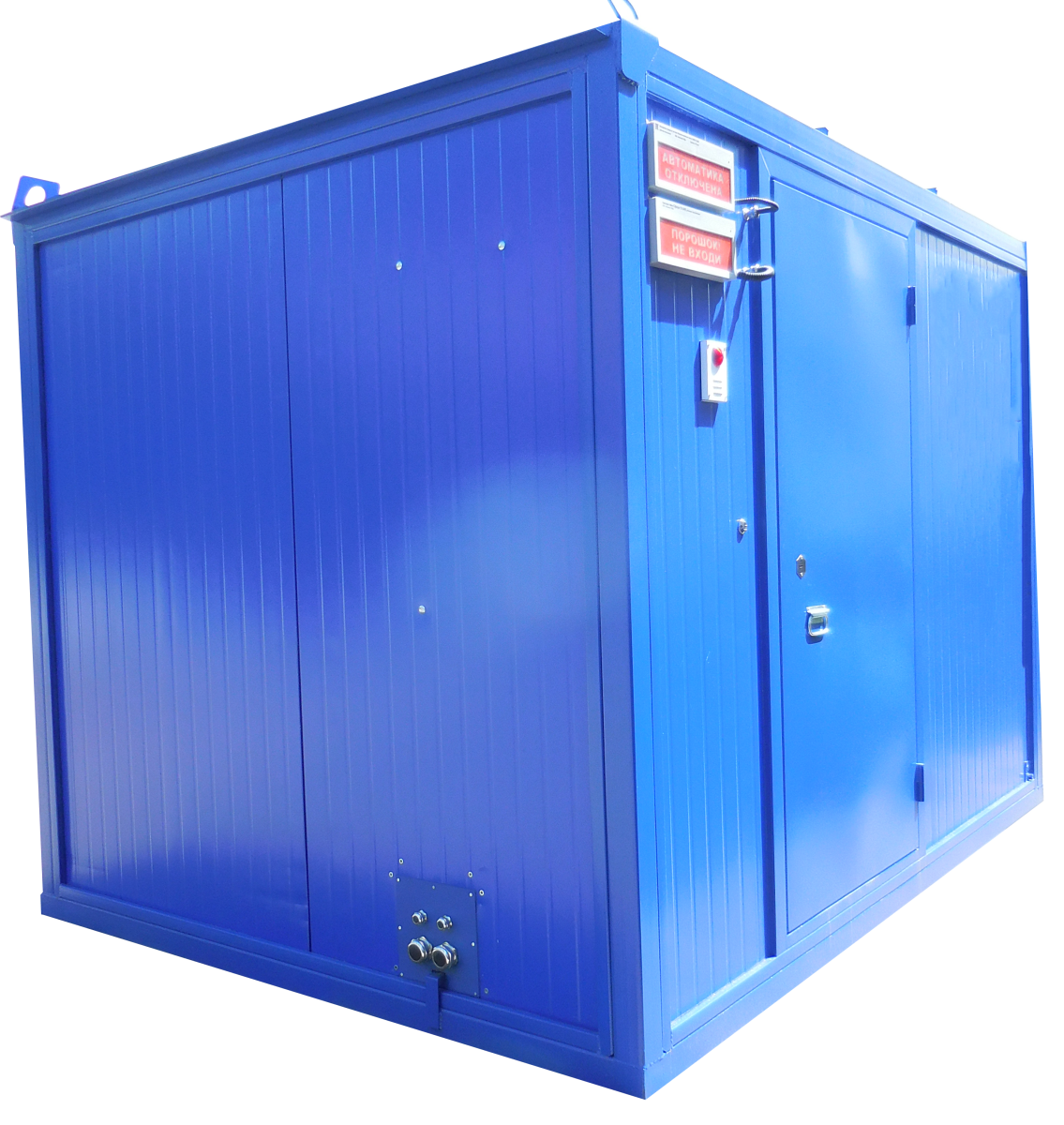

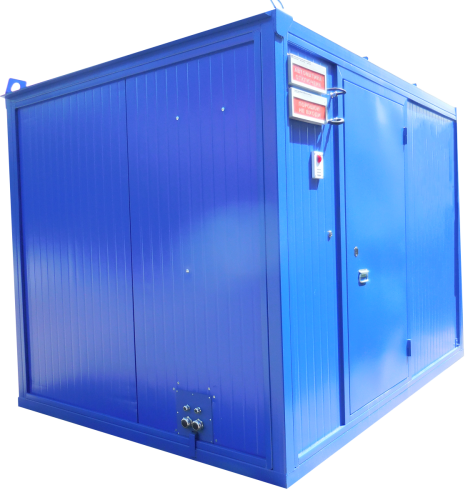

Дизельный генератор (ДГУ) Арктика АД50-Т400 в контейнере

Дизельный генератор (ДГУ) Арктика АД50-Т400 в контейнере

Общие характеристики
Напряжение, В	400
Производитель	Арктика
Постоянная мощность, кВА	62,5
Постоянная мощность, кВт	50
Резервная мощность, кВА	68,75
Резервная мощность, кВт	55
Двигатель	KOFO (Ricardo)
Модель двигателя	N4105ZD
Синхронный генератор	Stamford Technology
Модель синхронного генератора	224E
Исполнение	В контейнере
Количество фаз	Трёхфазный (400В)
Степень автоматизации	1-я (без АВР)
Назначение	Резервная работа (8/7)
Контроллер	HGM6120
Автономность	мин. 8 часов
Напряжение 1-фаза, В	230
Напряжение 3-фазы, В	400
Топливный бак, л	150
Частота, Гц	50
Гарантия	1 год

Синхронный генератор	Stamford Technology 224E
Резервная мощность	68,75 кВА / 55 кВт
Диапазон регулировки напряжения	+/- 5%
Диск крепления	SAE 3# / 11,5"
Класс защиты	IP 22
Класс изоляции	H
Количество выводов	12
Количество полюсов	4
Коэффициент мощности (cos φ)	0,8
КПД	88,60%
Максимальная скорость	2250 об/мин
Напряжение	230 / 400 В
Нестабильность выходного напряжения в переходном режиме	+/- 1%
Нестабильность выходного напряжения в установившемся режиме	+/- 0,5%
Номинальная сила тока	90 А
Постоянная мощность	62,5 кВА / 50 кВт
Регулировка напряжения	автоматическая
Род тока	переменный, трехфазный
Система возбуждения	самовозбуждение
Тип	синхронный, бесщеточный, одноопорный
Ток короткого замыкания	300% (10 с)
Форма волны I.E.C = THF	3
Форма волны NEMA = TIF	меньше 50
Частота	50 Гц
Вес	275 кг

Шкаф управления
Автоматический выключатель	100 А
Панель управления	на базе контроллера HGM6120N c жидкокристаллическим монитором на русском языке

Двигатель	KOFO (Ricardo) N4105ZD
Постоянная мощность	56 кВт
Резервная мощность	62 кВт
Расход топлива двигателя при 100% нагрузке	15,2 л/ч
Расход топлива двигателя при 75% нагрузке	12,3 л/ч
Расход топлива двигателя при 50% нагрузке	8,8 л/ч
Аккумуляторная батарея	2 х 12 В / 60 А*ч
Водяной насос	центробежного типа с ременным приводом
Давление масла в системе	3,0 - 6,5 бар
Диаметр поршня	105 мм
Дизельное топливо	ГОСТ 305-82
Емкость масляной системы	15 л
Емкость системы охлаждения	16 л
Количество и расположение цилиндров	4 цилиндра, рядное, вертикальное
Корпус двигателя и генератора	9 кВт/ч
Коэффициент сжатия	17:1
Максимальная температура в топливопроводе	55 °С
Максимальная температура масла	105 °С
Максимальная температура охлаждающей жидкости	103 °С
Максимальное давление в топливопроводе	1,8 бар
Максимальное противодавление выхлопных газов	9,8 кПа
Максимальное сопротивление воздушного фильтра	6,2 кПа
Максимальное статическое сопротивление воздушному потоку	5,8 кПа
Максимальный ток зарядного генератора	25 А
Минимальная площадь сечения вентиляционного отверстия для исходящего потока воздуха от радиатора	0,36 м2
Минимальная площадь сечения вентиляционного отверстия для потока входящего воздуха на питание и охлаждение двигателя	0,36 м2
Модель топливного насоса	4-х секционный, плунжерный
Мощность вентилятора	3 кВт
Напряжение в системе	24 B
Общее тепловыделение ДГУ	96 кВт/ч
Объем двигателя	4,35 л
Порядок работы цилиндров	1-3-4-2
Поток выхлопных газов	11,5 м3/ч
Производительность водяного насоса	130 л/мин
Пусковое устройство	стартер, 3,7 кВт
Расход воздуха вентилятора на охлаждение радиатора	120 м3/мин
Расход воздуха на питание двигателя	4,5 м3/мин
Регулировка частоты вращения	механическая
Рекомендуемый тип масла	SAE 15W40 / 10W30
Система газовыхлопа	54 кВт/ч
Система охлаждения	33 кВт/ч
Система смазки	комбинированная под давлением и разбрызгиванием
Скорость поршня	6,25 м/c
Среднее эффективное давление, BMEP	1,03 МПа
Температура выхлопных газов	550 С
Тип воздушного фильтра	фильтроэлемент
Тип глушителя	промышленный - 9 dB
Тип масляного насоса	шестеренчатого типа, с приводомотраспредвала
Тип масляного фильтра	полнопоточный патронный фильтр
Тип охлаждающей жидкости	ГОСТ 28084-89
Тип охлаждения	жидкостное (радиаторное), циркуляция под давлением
Тип топливного фильтра	полнопоточный со сменным картриджем
Тип	турбонаддув
Точность регулировки частоты вращения	+/- 5%
Удельный расход масла на угар	1,63 г/кВт*ч
Удельный расход топлива	231 г/кВт*ч
Ход поршня	125 мм
Частота вращения	1500 об/мин
Сухой вес	435 кг
