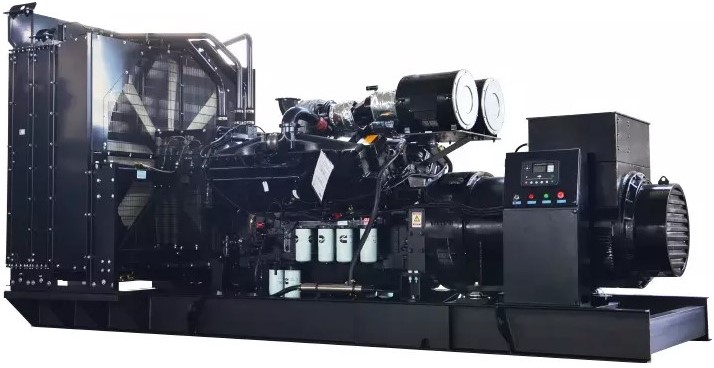

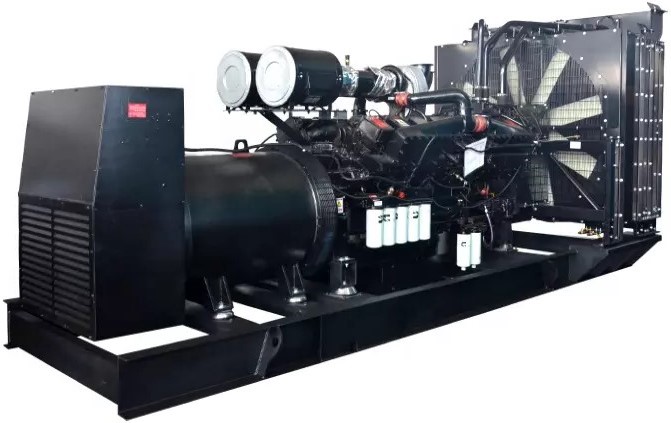

Дизельный генератор (ДГУ) Арктика АД-1100С-Т400-1РМ15-AR

Дизельный генератор (ДГУ) Арктика АД-1100С-Т400-1РМ15-AR

Общие характеристики
Производитель	Арктика
Постоянная мощность, кВА	1375
Постоянная мощность, кВт	1100
Резервная мощность, кВА	1513
Резервная мощность, кВт	1210
Двигатель	CUMMINS
Модель двигателя	KTA50-G8
Синхронный генератор	АРКТИКА
Модель синхронного генератора	ZP17B
Исполнение	Открытое на раме
Количество фаз	Трёхфазный (400В)
Степень автоматизации	1-я (без АВР)
Назначение	Постоянная работа (24/7)
Контроллер	HGM6120
Автономность	мин. 8 часов
Напряжение 1-фаза, В	230
Напряжение 3-фазы, В	400
Топливный бак, л	2000
Частота, Гц	50
Вес, кг	10120
Гарантия	24 месяца
Длина, мм	5100
Ширина, мм	2150
Высота, мм	2400

Синхронный генератор	АРКТИКА ZP17B
Резервная мощность	1540 кВА / 1232 кВт
Диапазон регулировки напряжения	+/- 5%
Диск крепления	SAE 0# / 18"
Класс защиты	IP 22
Класс изоляции	H
Количество выводов	12
Количество полюсов	4
Коэффициент мощности (cos φ)	0,8
КПД	94,90%
Максимальная скорость	2250 об/мин
Напряжение	230 / 400 В
Нестабильность выходного напряжения в переходном режиме	+/- 1%
Нестабильность выходного напряжения в установившемся режиме	+/- 0,5%
Номинальная сила тока	2016 А
Обмотка	2/3
Постоянная мощность	1400 кВА / 1120 кВт
Регулировка напряжения	автоматическая
Род тока	переменный, трехфазный
Система возбуждения	самовозбуждение
Тип	синхронный, бесщеточный, одноопорный
Ток короткого замыкания	300% (10 с)
Форма волны I.E.C = THF	3
Форма волны NEMA = TIF	меньше 50
Частота	50 Гц
Вес	2885 кг

Шкаф управления
Автоматический выключатель	2500 А
Панель управления	на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке

Двигатель	CUMMINS KTA50-G8
Постоянная мощность	1200кВт
Резервная мощность	1320 кВт
Расход топлива двигателя при 100% нагрузке	288,9л/ч
Расход топлива двигателя при 75% нагрузке	216,7 л/ч
Расход топлива двигателя при 50% нагрузке	144,5 л/ч
Аккумуляторная батарея	2*400 А/ч
Водяной насос	центробежного типа с ременным приводом
Давление масла в системе	207 кПа
Диаметр поршня	159 мм
Дизельное топливо	ГОСТ 305-82
Емкость масляной системы	204 л
Емкость системы охлаждения	315 л
Емкость топливного бака	2000 л
Количество и расположение цилиндров	16, V - образное
Корпус двигателя и генератора	180 кВт
Коэффициент сжатия	14,9:1
Максимальная температура в топливопроводе	70 °С
Максимальная температура масла	135 °C
Максимальная температура охлаждающей жидкости	97 °C
Максимальное давление в топливопроводе	203мм рт. ст.
Максимальное противодавление выхлопных газов	10,2 кПа
Максимальное сопротивление воздушного фильтра	6,2 кПа
Максимальное статическое сопротивление воздушному потоку	260 мм вод. ст.
Максимальный ток зарядного генератора	55 А
Минимальная площадь сечения вентиляционного отверстия для исходящего потока воздуха от радиатора	4 м2
Минимальная площадь сечения вентиляционного отверстия для потока входящего воздуха на питание и охлаждение двигателя	4,5м2
Модель топливного насоса	топливная система с насос-форсунками
Мощность вентилятора	29,7 кВт
Напряжение в системе	24 В
Общее тепловыделение ДГУ	1980кВт
Объем двигателя	50,3 л
Порядок работы цилиндров	1R-1L-3R-3L-7R-7L-5R-5L-8R-8L-6R-6L-2R-2L-4R-4L
Поток выхлопных газов	231 м3/мин
Производительность водяного насоса	951 л/мин
Пусковое устройство	электростартер 5,5 кВт
Расход воздуха вентилятора на охлаждение радиатора	21,7 м3/с
Расход воздуха на питание двигателя	90,2м3/мин
Регулировка частоты вращения	электронная
Рекомендуемый тип масла	SAE 15W40 / 10W30
Система газовыхлопа	1056 кВт
Система охлаждения	744 кВт
Система смазки	комбинированная под давлением и разбрызгиванием
Скорость поршня	7,9 м/с
Среднее эффективное давление BMEP	1910 кПа
Температура выхлопных газов	485 °С
Тип воздушного фильтра	бумажный, заменяемый
Тип глушителя	Промышленный - 9 dB
Тип масляного насоса	шестеренчатого типа с приводом от распредвала
Тип масляного фильтра	полнопоточный патронный фильтр
Тип охлаждающей жидкости	ГОСТ 28084-89
Тип охлаждения	жидкостное (радиаторное), циркуляция под давлением
Тип топливного фильтра	полнопоточный со сменным картриджем
Тип	с турбонаддувом и промежуточным охлаждением наддувочного воздуха типа «воздух-воздух»
Точность регулировки частоты вращения	+/- 2,5%
Удельный расход масла на угар	0,5 г/кВт*ч
Удельный расход топлива	215г/кВт*ч
Ход поршня	159 мм
Частота вращения	1500 об/мин
Сухой вес	4858кг
