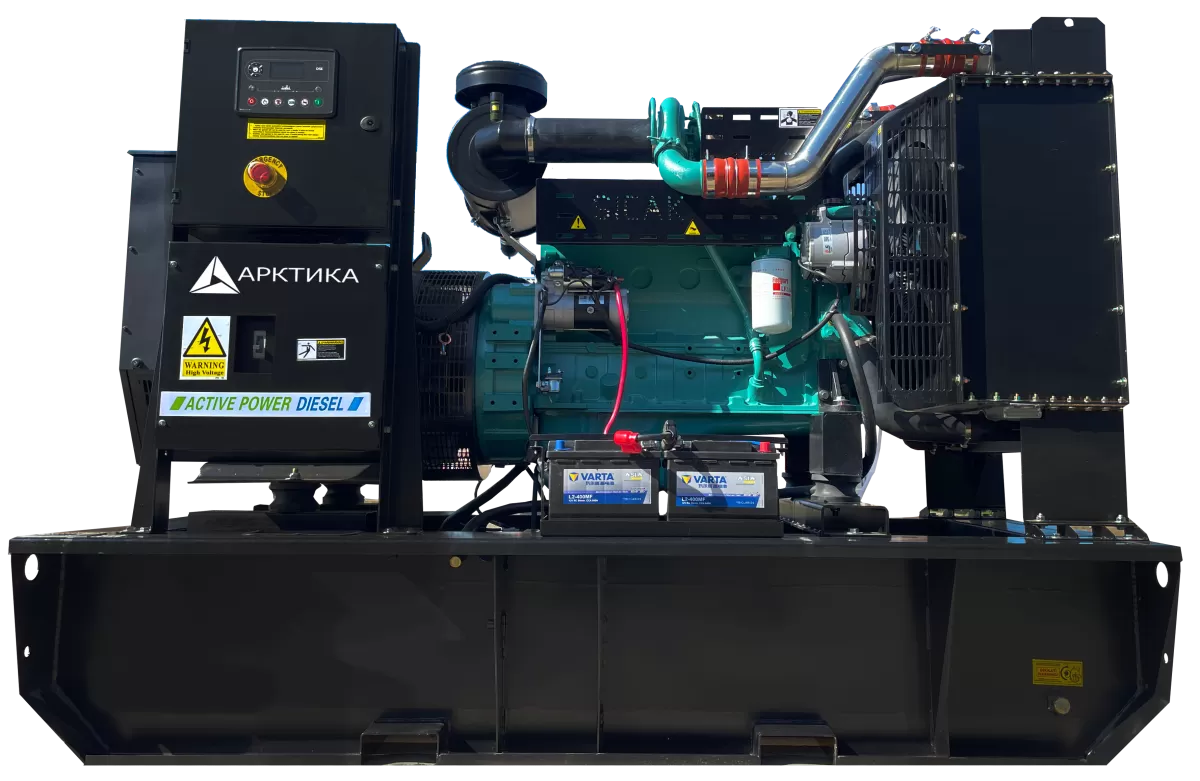

Дизельный генератор (ДГУ) Арктика АД150С-Т400 с АВР

Дизельный генератор (ДГУ) Арктика АД150С-Т400 с АВР

Общие характеристики
Напряжение, В	400
Производитель	Арктика
Постоянная мощность, кВА	187,5
Постоянная мощность, кВт	150
Резервная мощность, кВА	206,25
Резервная мощность, кВт	165
Двигатель	CUMMINS
Модель двигателя	6CTA8.3-G2
Синхронный генератор	Stamford Technology
Модель синхронного генератора	UC274G
Исполнение	Открытое на раме
Количество фаз	Трёхфазный (400В)
Степень автоматизации	2-я (С АВР)
Назначение	Постоянная работа (24/7)
Контроллер	HGM6120N
Автономность	мин. 8 часов
Напряжение 1-фаза, В	230
Напряжение 3-фазы, В	400
Топливный бак, л	430
Частота, Гц	50
Вес, кг	1395
Гарантия	24 месяца
Длина, мм	2350
Ширина, мм	930
Высота, мм	1530

Синхронный генератор	Stamford Technology UC274G
Резервная мощность	206,25 кВА / 165 кВт
Диапазон регулировки напряжения	+/- 5%
Диск крепления	SAE 3# / 11,5"
Класс защиты	IP 22
Класс изоляции	H
Количество выводов	12
Количество полюсов	4
Коэффициент мощности (cos φ)	0,8
КПД	92,40%
Максимальная скорость	2250 об/мин
Напряжение	230 / 400 В
Нестабильность выходного напряжения в переходном режиме	+/- 1%
Нестабильность выходного напряжения в установившемся режиме	+/- 0,5%
Номинальная сила тока	270 А
Постоянная мощность	187,5 кВА / 150 кВт
Регулировка напряжения	автоматическая
Род тока	переменный, трехфазный
Система возбуждения	самовозбуждение
Тип	синхронный, бесщеточный, одноопорный
Ток короткого замыкания	300% (10 с)
Форма волны I.E.C = THF	3
Форма волны NEMA = TIF	меньше 50
Частота	50 Гц
Вес	580 кг

Шкаф управления
Автоматический выключатель	320 А
Панель управления	на базе контроллера HGM6120N c жидкокристаллическим монитором на русском языке

Двигатель	CUMMINS 6CTA8.3-G2
Постоянная мощность	163 кВт
Резервная мощность	180 кВт
Расход топлива двигателя при 100% нагрузке	36,0 л/ч
Расход топлива двигателя при 75% нагрузке	27,0 л/ч
Расход топлива двигателя при 50% нагрузке	18,0 л/ч
Аккумуляторная батарея	2*100 А/ч
Водяной насос	центробежного типа с ременным приводом
Давление масла в системе	207 кПа
Диаметр поршня	114 мм
Дизельное топливо	ГОСТ 305-82
Емкость масляной системы	23,8 л
Емкость системы охлаждения	36 л
Емкость топливного бака	430 л
Количество и расположение цилиндров	6, рядное
Корпус двигателя и генератора	25 кВт
Коэффициент сжатия	17,3:1
Максимальная температура в топливопроводе	70 °С
Максимальная температура масла	135 °C
Максимальная температура охлаждающей жидкости	97 °C
Максимальное давление в топливопроводе	102 мм рт. ст.
Максимальное противодавление выхлопных газов	10,2 кПа
Максимальное сопротивление воздушного фильтра	6,2 кПа
Максимальное статическое сопротивление воздушному потоку	260 мм вод. ст.
Максимальный ток зарядного генератора	55 А
Минимальная площадь сечения вентиляционного отверстия для исходящего потока воздуха от радиатора	1 м2
Минимальная площадь сечения вентиляционного отверстия для потока входящего воздуха на питание и охлаждение двигателя	1 м2
Модель топливного насоса	рядный многоплунжерный ТНВД
Мощность вентилятора	9 кВт
Напряжение в системе	24 В
Общее тепловыделение ДГУ	269 кВт
Объем двигателя	8,3 л
Порядок работы цилиндров	1-5-3-6-2-4
Поток выхлопных газов	35,8 м3/мин
Производительность водяного насоса	269 л/мин
Пусковое устройство	электростартер 5,5 кВт
Расход воздуха вентилятора на охлаждение радиатора	5,85 м3/с
Расход воздуха на питание двигателя	14 м3/мин
Регулировка частоты вращения	электронная
Рекомендуемый тип масла	SAE 15W40 / 10W30
Система газовыхлопа	143 кВт
Система охлаждения	101 кВт
Система смазки	комбинированная под давлением и разбрызгиванием
Скорость поршня	6,8 м/с
Среднее эффективное давление BMEP	2009 кПа
Температура выхлопных газов	548 °С
Тип воздушного фильтра	бумажный, заменяемый
Тип глушителя	Промышленный - 9 dB
Тип масляного насоса	шестеренчатого типа с приводом от распредвала
Тип масляного фильтра	полнопоточный патронный фильтр
Тип охлаждающей жидкости	ГОСТ 28084-89
Тип охлаждения	жидкостное (радиаторное), циркуляция под давлением
Тип топливного фильтра	полнопоточный со сменным картриджем
Тип	с турбонаддувом и промежуточным охлаждением наддувочного воздуха типа «вода-воздух»
Точность регулировки частоты вращения	+/- 2,5%
Удельный расход масла на угар	0,2 г/кВт*ч
Удельный расход топлива	212 г/кВт*ч
Ход поршня	135 мм
Частота вращения	1500 об/мин
Сухой вес	637 кг
