Монтаж выхлопных труб

Правильное выполнение всех этапов монтажа выхлопной системы не только обеспечивает эффективную работу генератора, но и предотвращает возможные аварийные ситуации, связанные с неправильной эвакуацией отработанных газов.

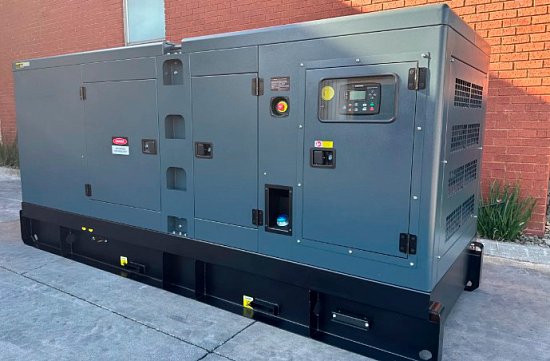

Компоновочные характеристики дизель-генераторной установки

• Он должен быть подключен к выпускному отверстию дизель-генераторной установки через гофрированные трубы для поглощения теплового расширения, смещения и вибрации.

• Если глушитель установлен в компьютерном зале, его можно поддерживать с земли, учитывая его размер и вес.

• На участке изменения направления дымовой трубы рекомендуется устанавливать гофрированные трубы для компенсации теплового расширения трубопровода при работе дизель-генераторной установки.

• Внутренний радиус изгиба колена 90° должен быть в три раза больше диаметра трубы.

• Глушитель первой ступени должен располагаться как можно ближе к дизель-генераторной установке.

• Если трубопровод длинный, рекомендуется установить на конце задний глушитель.

• Выходное отверстие дымохода не должно быть обращено непосредственно к легковоспламеняющимся веществам или зданиям.

• Выхлопное отверстие дизель-генераторной установки не должно выдерживать большого давления, а все жесткие трубопроводы должны поддерживаться и закрепляться с помощью зданий или стальных конструкций.

• Для предотвращения обратного потока конденсата в дизель-генераторную установку плоская выхлопная труба должна иметь уклон, а нижний конец должен быть направлен в сторону от двигателя; дренажные отверстия должны быть установлены в глушителе и любых других частях трубопровода, где стекают капли конденсата, например, на вертикальном повороте дымовой трубы.

• Если дымовые трубы проходят через воспламеняющиеся крыши, стены или перегородки, необходимо установить изоляционные муфты и облицовку стен.

• Если позволяют условия, расположите большинство дымовых труб за пределами компьютерного зала, насколько это возможно, чтобы уменьшить тепловое излучение; Все внутренние дымовые трубы должны быть оснащены изоляционными кожухами. Если условия установки ограничены и необходимо разместить глушитель и другие трубопроводы в помещении, следует использовать изоляционный материал высокой плотности толщиной 50 мм и алюминиевую оболочку для обертывания всего трубопровода для изоляции.

• При закреплении опоры трубопровода следует учитывать тепловое расширения.

• Концевая часть дымовой трубы должна быть в состоянии избежать капания дождевой воды. Дымовую трубу можно удлинить горизонтально, а выходное отверстие можно отремонтировать или установить защитные колпачки от дождя.

Меры предосторожности при монтаже дымохода

• Тепловое расширение обычной трубы составляет 1,33 мм/(м. ℃), поэтому при повышении температуры от 35 ℃ до 500 ℃ труба длиной 10 м удлинится примерно на 50 мм. Поэтому при установке необходимо рассмотреть возможность использования гофрированной трубы или роликовой системы поддержки выхлопа.

• При установке прямых труб слегка наклоните их вниз.

• Оберните выхлопную трубу и глушитель изоляционным материалом, чтобы избежать повышения температуры в помещении дизель-генератора.

• Не допускайте приложения веса выхлопной трубы к двигателю, что снижает чрезмерное напряжение усталости от вибрации компонентов выхлопной системы. Допускайте перемещение компонентов выхлопной системы относительно друг друга. Например, тепловое расширение и сжатие, вызванное изменением температуры, пластическая деформация любого структурного компонента или реактивный момент, возникающий при сборке дизель-генератора на амортизаторе пружинного типа.

• Если выхлопной шланг нуждается в изоляции, необходимо убедиться, что изоляционный материал не препятствует свободному расширению и сжатию выхлопного шланга.

• Если выхлопная труба слишком длинная, необходимо использовать ограничительное устройство, чтобы она могла выдвигаться только в сторону свободного конца.

• После сварки все выхлопные трубы должны быть очищены от сварочного шлака внутри, прежде чем их можно будет снова установить и использовать.

• Не допускается использование одной дымоходной трубы для нескольких дизель-генераторных установок, поскольку водяной пар из дыма работающей дизель-генераторной установки будет попадать в неработающую дизель-генераторную установку, что в конечном итоге приведет к повреждению двигателя из-за конденсации.

При работе дизель-генераторной установки неизбежно образуется выхлоп отработанных газов. Современные системы оснащены функцией автоматического запуска при отключении электроэнергии, что существенно повышает комфорт использования.

В условиях современных экологических требований большинство ДГУ размещается в закрытых помещениях. При этом особое внимание при проектировании таких помещений уделяется системе дымоудаления, которая является критически важным элементом всей конструкции.
