Дизельный генератор (ДГУ) Арктика АД-1400С-Т400-1РНМ8C-AR в контейнере

Дизельный генератор (ДГУ) Арктика АД-1400С-Т400-1РНМ8C-AR в контейнере

Общие характеристики
Производитель	Арктика
Постоянная мощность, кВА	1750
Постоянная мощность, кВт	1400
Резервная мощность, кВА	1925
Резервная мощность, кВт	1540
Двигатель	MITSUBISHI
Модель двигателя	S16R-PTA-C
Синхронный генератор	АРКТИКА
Модель синхронного генератора	ZP17D
Исполнение	В контейнере
Количество фаз	Трёхфазный (400В)
Степень автоматизации	1-я (без АВР)
Уровень шума	50 дБ
Контроллер	HGM6120
Автономность	по запросу
Напряжение 1-фаза, В	230
Напряжение 3-фазы, В	400
Топливный бак, л	по запросу
Частота, Гц	50
Вес, кг	20360
Гарантия	24 месяца
Длина, мм	12195
Ширина, мм	2440
Высота, мм	2900

Синхронный генератор	АРКТИКА ZP17D
Резервная мощность	1925 кВА / 1540 кВт
Диапазон регулировки напряжения	+/- 5%
Диск крепления	SAE 0# / 18"
Класс защиты	IP 22
Класс изоляции	H
Количество выводов	12
Количество полюсов	4
Коэффициент мощности (cos φ)	0,8
КПД	95,40%
Максимальная скорость	2250 об/мин
Напряжение	230 / 400 В
Нестабильность выходного напряжения в переходном режиме	+/- 1%
Нестабильность выходного напряжения в установившемся режиме	+/- 0,5%
Номинальная сила тока	2520 А
Обмотка	2/3
Постоянная мощность	1750 кВА / 1400 кВт
Регулировка напряжения	автоматическая
Род тока	переменный, трехфазный
Система возбуждения	самовозбуждение
Тип	синхронный, бесщеточный, одноопорный
Ток короткого замыкания	300% (10 с)
Форма волны I.E.C = THF	3
Форма волны NEMA = TIF	меньше 50
Частота	50 Гц
Вес	3018 кг

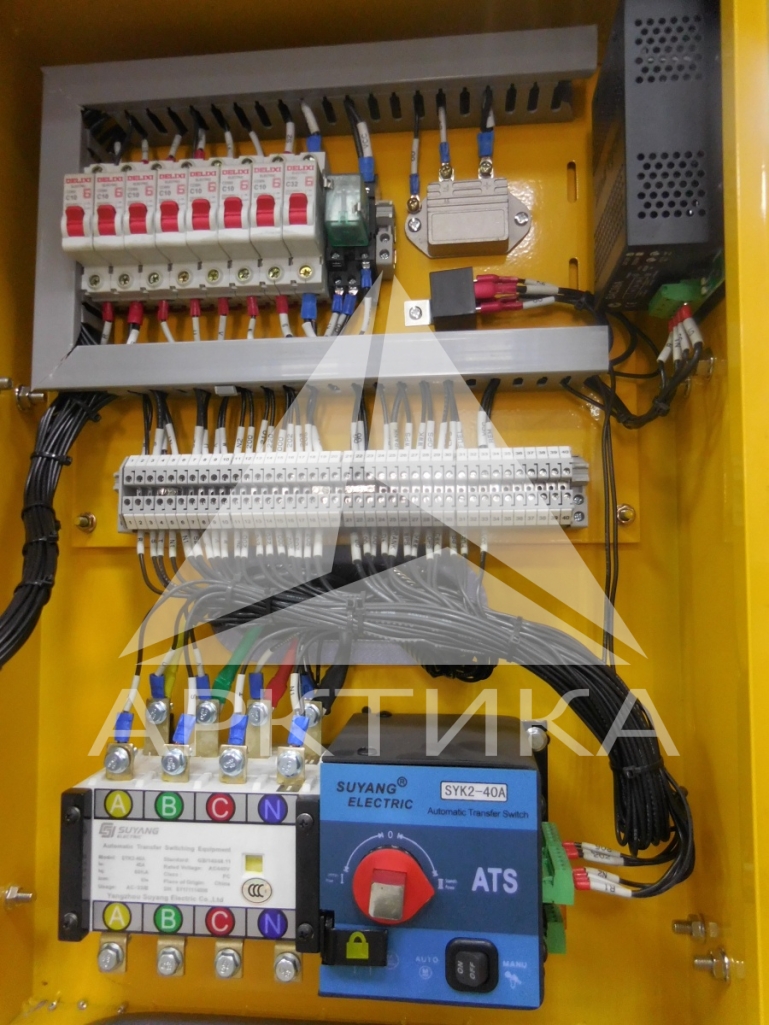

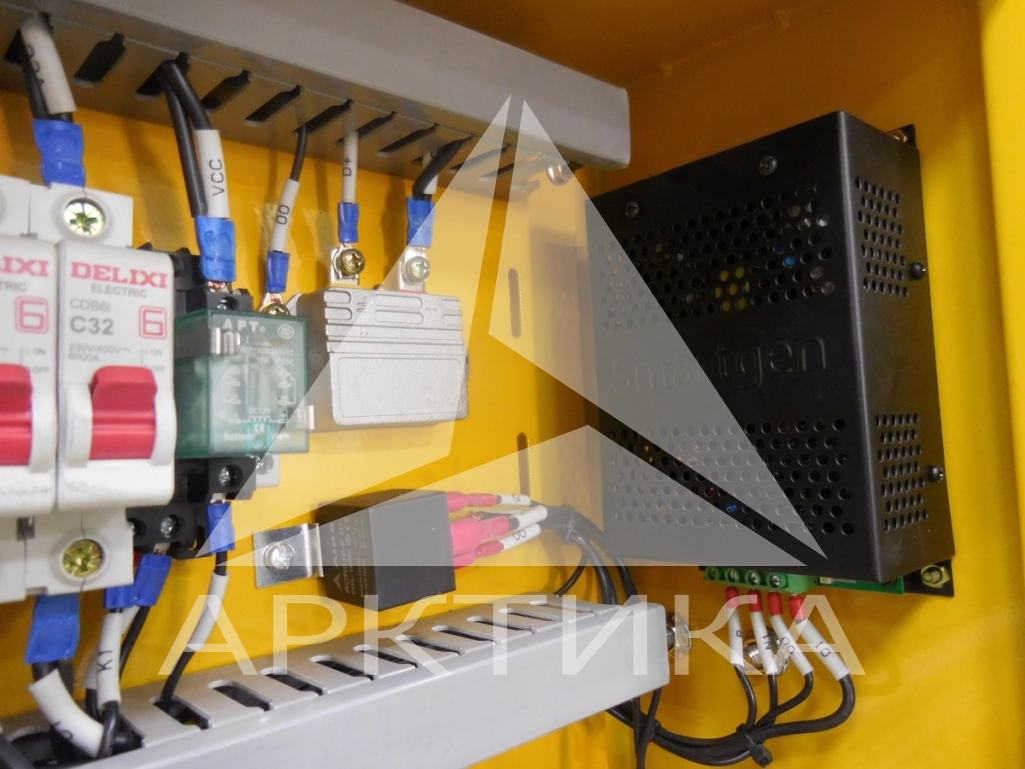

Шкаф управления
Автоматический выключатель	3200 А
Панель управления	на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке

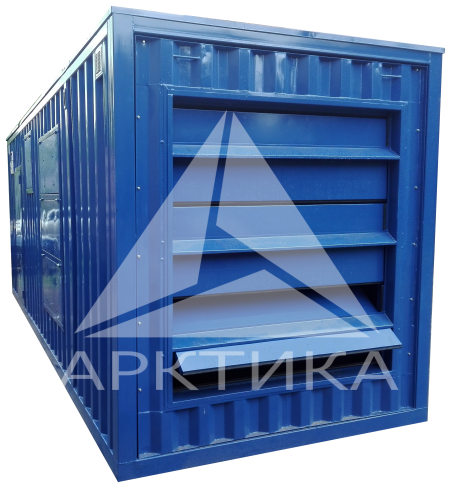

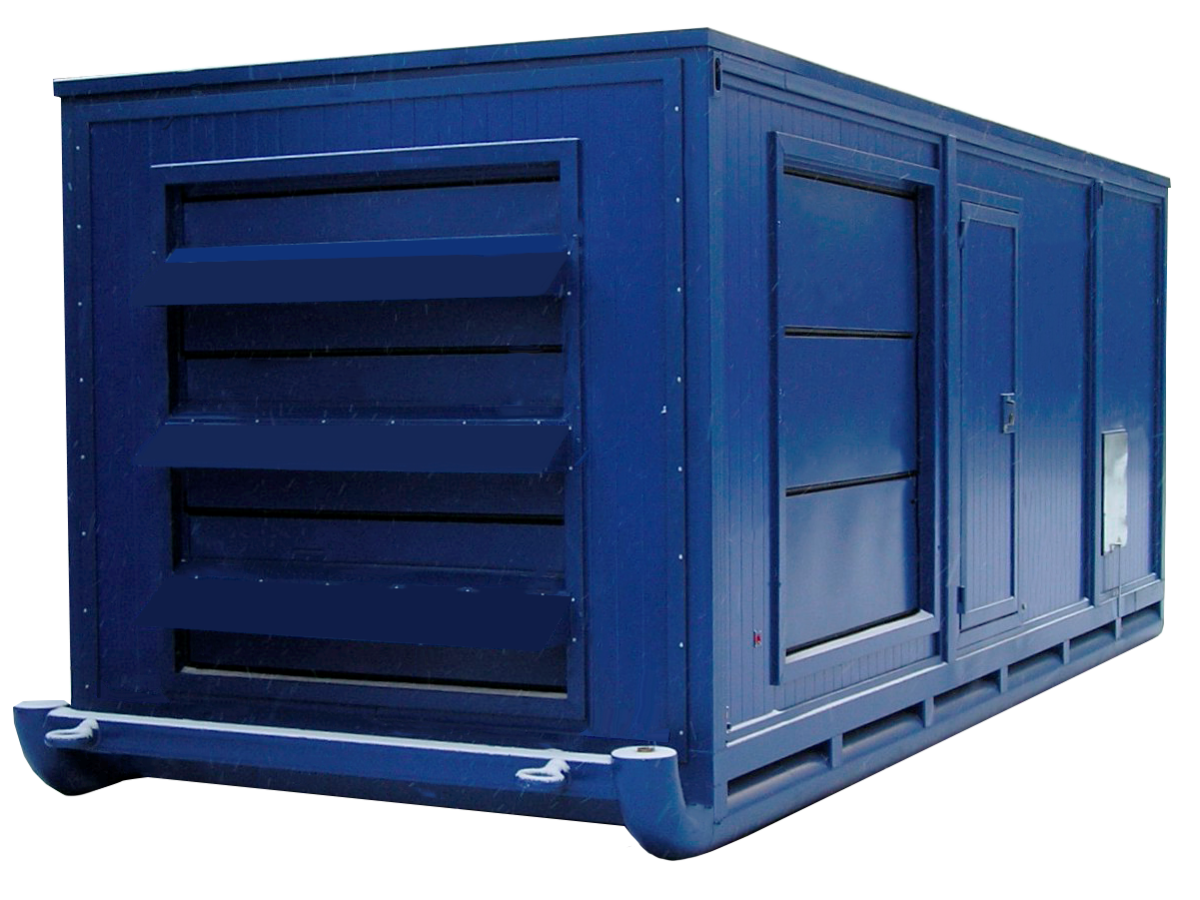

Контейнер
Габариты	9050 х 2440 х 2630 мм
Назначение	Полная защита от неблагоприятных факторов окружающей среды, защита от несанкционированного доступа, высокий уровень шумозащиты
Цвет	RAL 8017 или любой другой по запросу
Вес	5000 кг

Двигатель	MITSUBISHI S16R-PTA-C
Резервная мощность	1590 кВт
Расход топлива двигателя при 100% нагрузке	355 л/ч
- радиатор и шланги	-- // ---- // --
Аэродинамическое сопротивление радиатора	10 мм вод. ст.
Давление масла в системе при номинальной нагрузке	5 - 6,5 кгс/смØ
Давление масла в системе при холостых оборотах	2 - 3 кгс/смØ
Диаметр цилиндра	170 мм
Емкость масляной системы	230 л
Емкость системы охлаждения	170 л
Количество и расположение цилиндров	16 V60°
Количество масла (только двигатель), max.	200 л
Количество масла (только двигатель), min.	140 л
Коэффициент сжатия	14:01
Максимальная скорость вращения	2100 об/мин
Максимальная температура масла	110 ØС
Максимальная температура охлаждающей жидкости на выходе из двигателя	98 °C
Максимально допустимое противодавление выхлопным газам	600 мм вод. ст.
Максимальное давление водяного насоса	2 кгс/смØ
Максимальное давление для возврата топлива в магистраль	150 мм рт. ст.
Максимальное давление подачи на топливный насос	75 мм рт. ст.
Максимальное сопротивление входящему потоку воздуха (загрязненный воздушный фильтр)	635 мм вод. ст.
Максимальное сопротивление входящему потоку воздуха (чистый воздушный фильтр)	400 мм вод. ст.
Максимальное циклическое изменение скорости вращения маховика	1/188
Максимальное электрическое сопротивление цепи стартера	1,5 Ом
Максимальные потери на трение охлаждающей жидкости на выходе из двигателя	0,35 кгс/смØ
Максимальный изгибающий момент на задней поверхности маховика	450 кгс*м
Максимальный ток зарядного генератора	30 А
Максимальный угол наклона	Радиатором вверх 5,5Ø / радиатором вниз 5,5Ø / на бок 22,5Ø
Минимальное пространство для расширения охлаждающей жидкости	10%
Объем двигателя	65,37 л
Основная мощность	1450 кВт
Производитель	SME - Shanghai MHI engine Co, Ltd(Китай)
Пусковое устройство	электростартер 2 x 7,5 кВт / 24V
Рабочий диапазон термостата	71 - 85 °C
Рекомендуемая емкость аккумуляторной батареи при температуре выше +5 °C	300 А*ч
Рекомендуемая емкость аккумуляторной батареи при температурениже +5 °C до -5 °C	600 А*ч
Система подачи воздуха (аспирация)	турбонадддув с охлаждением воздух-воздух
Скорость вращения	1500 об/мин
Тип двигателя	четырехтактный водяного охлаждения с турбонаддувом
Топливный насос	Mitsubishi PS8 Type ? 2
Точность регулировки частоты вращения	±0,25%
Ход поршня	180 мм
Вес заправленного двигателя	6577 кг
Сухой вес	6200 кг
