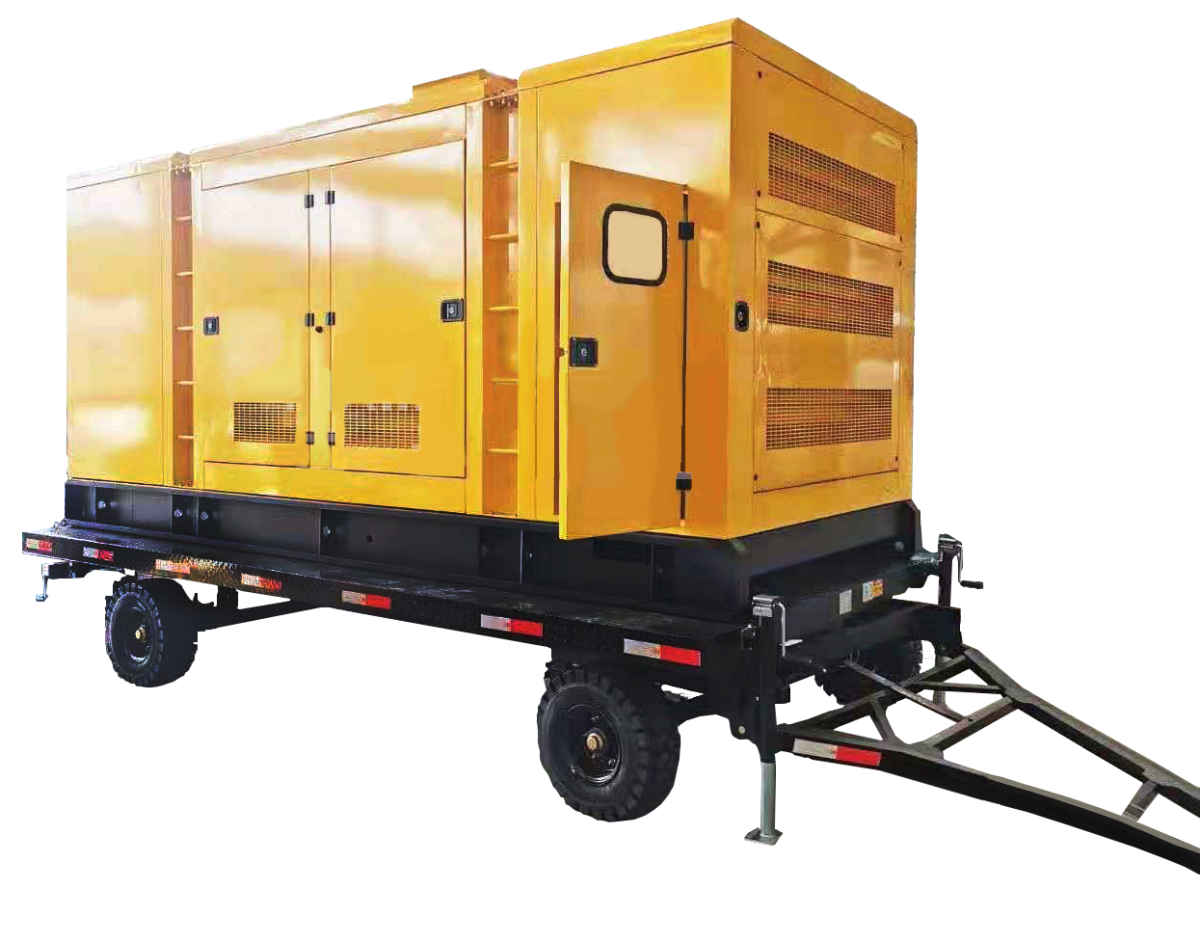

Дизельный генератор (ДГУ) Арктика ЭД-1000-Т400-2РКМ11-AR с АВР на шасси

Дизельный генератор (ДГУ) Арктика ЭД-1000-Т400-2РКМ11-AR с АВР на шасси

Общие характеристики
Производитель	Арктика
Постоянная мощность, кВА	1250
Постоянная мощность, кВт	1000
Резервная мощность, кВА	1375
Резервная мощность, кВт	1100
Двигатель	SHANGYAN
Модель двигателя	SYZ338TAD123T3-D1
Синхронный генератор	АРКТИКА
Модель синхронного генератора	ZLV6G
Исполнение	Передвижное
Количество фаз	Трёхфазный (400В)
Степень автоматизации	2-я (С АВР)
Назначение	Резервная работа (8/7)
Уровень шума	50 дБ
Контроллер	HGM6120
Автономность	мин. 8 часов
Напряжение 1-фаза, В	230
Напряжение 3-фазы, В	400
Топливный бак, л	2000
Частота, Гц	50
Вес, кг	14349
Гарантия	1 год
Длина, мм	10000
Ширина, мм	2500
Высота, мм	3970

Синхронный генератор	АРКТИКА ZLV6G
Резервная мощность	1375 кВА / 1100 кВт
Диапазон регулировки напряжения	+/- 5%
Диск крепления	SAE 0# / 18"
Класс защиты	IP 22
Класс изоляции	H
Количество выводов	12
Количество полюсов	4
Коэффициент мощности (cos φ)	0,8
КПД	94,90%
Максимальная скорость	2250 об/мин
Напряжение	230 / 400 В
Нестабильность выходного напряжения в переходном режиме	+/- 1%
Нестабильность выходного напряжения в установившемся режиме	+/- 0,5%
Номинальная сила тока	1800 А
Обмотка	2/3
Постоянная мощность	1250 кВА / 1000 кВт
Регулировка напряжения	автоматическая
Род тока	переменный, трехфазный
Система возбуждения	самовозбуждение
Тип	синхронный, бесщеточный, одноопорный
Ток короткого замыкания	300% (10 с)
Форма волны I.E.C = THF	3
Форма волны NEMA = TIF	меньше 50
Частота	50 Гц
Вес	2874 кг

Шкаф управления
Автоматический выключатель	2000 А
Панель управления	на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке

Двигатель	SHANGYAN SYZ338TAD123T3-D1
Постоянная мощность	1100 кВт
Резервная мощность	1210 кВт
Расход топлива двигателя при 100% нагрузке	254 л/ч
Расход топлива двигателя при 75% нагрузке	209 л/ч
Расход топлива двигателя при 50% нагрузке	157 л/ч
Аккумуляторная батарея	2x12 / 190 А*ч
Водяной насос	центробежного типа с ременным приводом
Давление масла в системе	3.0-6.5 бар
Диаметр поршня	152 мм
Дизельное топливо	ГОСТ 305-82
Емкость масляной системы	90 л
Емкость системы охлаждения	250 л
Количество и расположение цилиндров	12 цилиндров, V-образное
Корпус двигателя и генератора	145 кВт
Коэффициент сжатия	14:01
Максимальная температура в топливопроводе	55 ØС
Максимальная температура масла	105 ØС
Максимальная температура охлаждающей жидкости	95 С
Максимальное давление в топливопроводе	1,8 бар
Максимальное противодавление выхлопных газов	8 кПа
Максимальное сопротивление воздушного фильтра	6,2 кПа
Максимальное статическое сопротивление воздушному потоку	6 кПа
Максимальный ток зарядного генератора	50 А
Минимальная площадь сечения вентиляционного отверстия для исходящего потока воздуха от радиатора	4 м2
Минимальная площадь сечения вентиляционного отверстия для потока входящего воздуха на питание и охлаждение двигателя	4,5 м2
Модель топливного насоса	12-секционный, плунжерный
Мощность вентилятора	35 кВт
Напряжение в системе	24 В
Общее тепловыделение ДГУ	1795 кВт
Объем двигателя	35,9 л
Порядок работы цилиндров	1-12-5-8-3-10-6-7-2-11-4-9
Поток выхлопных газов	293 м3/мин
Производительность водяного насоса	800 л/мин
Пусковое устройство	стартер, 14 кВт
Расход воздуха вентилятора на охлаждение радиатора	2060 м3/мин
Расход воздуха на питание двигателя	112м3/мин
Регулировка частоты вращения	электронная
Рекомендуемый тип масла	SAE 15W40 / 10W30
Система газовыхлопа	1045 кВт
Система охлаждения	605 кВт
Система смазки	комбинированная под давлением и разбрызгиванием
Скорость поршня	8,25 м/c
Среднее эффективное давление, BMEP	2,45 МПа
Температура выхлопных газов	650 С
Тип воздушного фильтра	фильтроэлемент
Тип глушителя	промышленный
Тип масляного насоса	шестеренчатого типа, с приводомотраспредвала
Тип масляного фильтра	полнопоточный патронный фильтр
Тип охлаждающей жидкости	ГОСТ 28084-89
Тип охлаждения	жидкостное (радиаторное), циркуляция под давлением
Тип топливного фильтра	полнопоточный со сменным картриджем
Тип	турбонаддув с промежуточным охлаждением
Точность регулировки частоты вращения	+/- 5,00%
Удельный расход масла на угар	0,48 г/кВт*ч
Удельный расход топлива	196 г/кВт*ч
Ход поршня	165 мм
Частота вращения	1500 об/мин
Сухой вес	3600 кг
