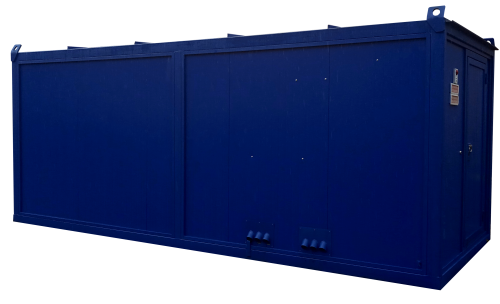

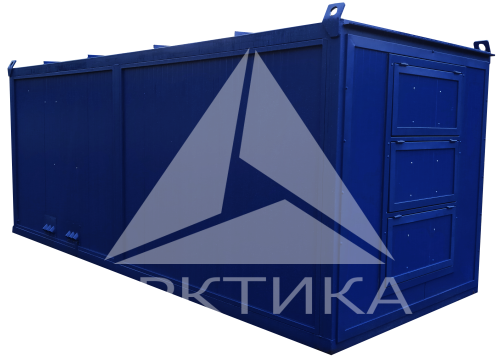

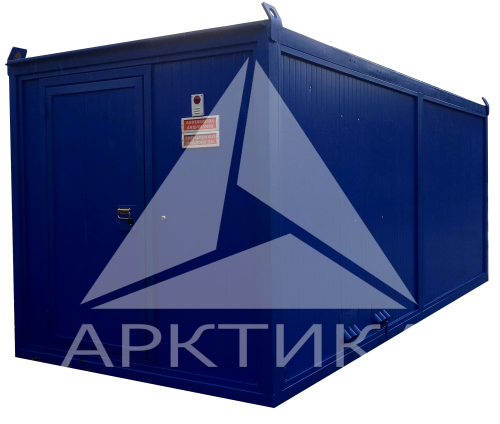

Дизельный генератор (ДГУ) Арктика АД-630С-Т400-1РНМ11-AR в контейнере

Дизельный генератор (ДГУ) Арктика АД-630С-Т400-1РНМ11-AR в контейнере

Общие характеристики
Производитель	Арктика
Постоянная мощность, кВА	788
Постоянная мощность, кВт	630
Резервная мощность, кВА	866
Резервная мощность, кВт	693
Двигатель	SHANGYAN
Модель двигателя	SY296TAD79
Синхронный генератор	АРКТИКА
Модель синхронного генератора	ZLV6C
Исполнение	В контейнере
Количество фаз	Трёхфазный (400В)
Степень автоматизации	1-я (без АВР)
Назначение	Резервная работа (8/7)
Уровень шума	50 дБ
Контроллер	HGM6120
Автономность	мин. 8 часов
Напряжение 1-фаза, В	230
Напряжение 3-фазы, В	400
Топливный бак, л	1500
Частота, Гц	50
Вес, кг	9186
Гарантия	1 год
Длина, мм	6050
Ширина, мм	2440
Высота, мм	2630

Синхронный генератор	АРКТИКА ZLV6C
Резервная мощность	880 кВА / 704 кВт
Диапазон регулировки напряжения	+/- 5%
Диск крепления	SAE 0# / 18"
Класс защиты	IP 22
Класс изоляции	H
Количество выводов	12
Количество полюсов	4
Коэффициент мощности (cos φ)	0,8
КПД	93,65%
Максимальная скорость	2250 об/мин
Напряжение	230 / 400 В
Нестабильность выходного напряжения в переходном режиме	+/- 1%
Нестабильность выходного напряжения в установившемся режиме	+/- 0,5%
Номинальная сила тока	1152 А
Обмотка	2/3
Постоянная мощность	800 кВА / 640 кВт
Регулировка напряжения	автоматическая
Род тока	переменный, трехфазный
Система возбуждения	самовозбуждение
Тип	синхронный, бесщеточный, одноопорный
Ток короткого замыкания	300% (10 с)
Форма волны I.E.C = THF	3
Форма волны NEMA = TIF	меньше 50
Частота	50 Гц
Вес	2086 кг

Шкаф управления
Автоматический выключатель	1600 А
Панель управления	на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке

Контейнер
Габариты	6050 х 2440 х 2630 мм
Назначение	Полная защита от неблагоприятных факторов окружающей среды, защита от несанкционированного доступа, высокий уровень шумозащиты
Цвет	RAL 8017 или любой другой по запросу
Вес	3000 кг

Двигатель	SHANGYAN SY296TAD79
Постоянная мощность	750 кВт
Резервная мощность	825 кВт
Расход топлива двигателя при 100% нагрузке	178 л/ч
Расход топлива двигателя при 75% нагрузке	153 л/ч
Расход топлива двигателя при 50% нагрузке	110 л/ч
Аккумуляторная батарея	2x12 / 190 А*ч
Водяной насос	центробежного типа с ременным приводом
Давление масла в системе	3.0-6.5 бар
Диаметр поршня	138 мм
Дизельное топливо	ГОСТ 305-82
Емкость масляной системы	75 л
Емкость системы охлаждения	125 л
Количество и расположение цилиндров	12 цилиндров, V-образное
Корпус двигателя и генератора	99 кВт
Коэффициент сжатия	15,2:1
Максимальная температура в топливопроводе	55 ØС
Максимальная температура масла	100 ØС
Максимальная температура охлаждающей жидкости	95 С
Максимальное давление в топливопроводе	1,8 бар
Максимальное противодавление выхлопных газов	8 кПа
Максимальное сопротивление воздушного фильтра	6,2 кПа
Максимальное статическое сопротивление воздушному потоку	6 кПа
Максимальный ток зарядного генератора	50 А
Минимальная площадь сечения вентиляционного отверстия для исходящего потока воздуха от радиатора	2,25 м2
Минимальная площадь сечения вентиляционного отверстия для потока входящего воздуха на питание и охлаждение двигателя	2,25 м2
Модель топливного насоса	12-секционный, плунжерный
Мощность вентилятора	15 кВт
Напряжение в системе	24 В
Общее тепловыделение ДГУ	1224 кВт
Объем двигателя	28,7 л
Порядок работы цилиндров	1-12-5-8-3-10-6-7-2-11-4-9
Поток выхлопных газов	132 м3/мин
Производительность водяного насоса	650 л/мин
Пусковое устройство	стартер, 11 кВт
Расход воздуха вентилятора на охлаждение радиатора	1440 м3/мин
Расход воздуха на питание двигателя	63м3/мин
Регулировка частоты вращения	электронная
Рекомендуемый тип масла	SAE 15W40 / 10W30
Система газовыхлопа	712 кВт
Система охлаждения	413 кВт
Система смазки	комбинированная под давлением и разбрызгиванием
Скорость поршня	8 м/c
Среднее эффективное давление, BMEP	2,1 МПа
Температура выхлопных газов	680 С
Тип воздушного фильтра	фильтроэлемент
Тип глушителя	промышленный
Тип масляного насоса	шестеренчатого типа, с приводомотраспредвала
Тип масляного фильтра	полнопоточный патронный фильтр
Тип охлаждающей жидкости	ГОСТ 28084-89
Тип охлаждения	жидкостное (радиаторное), циркуляция под давлением
Тип топливного фильтра	полнопоточный со сменным картриджем
Тип	турбонаддув с промежуточным охлаждением
Точность регулировки частоты вращения	+/- 5,00%
Удельный расход масла на угар	0,4 г/кВт*ч
Удельный расход топлива	210 г/кВт*ч
Ход поршня	160 мм
Частота вращения	1500 об/мин
Сухой вес	3000 кг
