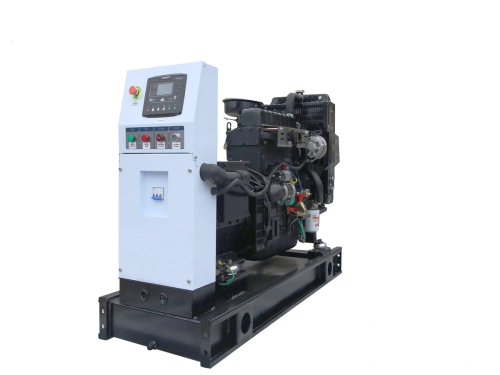

Дизельный генератор (ДГУ) Азимут АД-24С-T400-2РМ19

Дизельный генератор (ДГУ) Азимут АД-24С-T400-2РМ19

Общие характеристики
Напряжение, В	230 / 400 В
Производитель	Азимут
Постоянная мощность, кВА	30
Постоянная мощность, кВт	24
Резервная мощность, кВА	33
Резервная мощность, кВт	26.4
Двигатель	Ricardo
Модель двигателя	K4100D
Синхронный генератор	Azimut
Модель синхронного генератора	Z184G
Исполнение	Открытое на раме
Количество фаз	Трёхфазный (400В)
Степень автоматизации	1-я (без АВР)
Контроллер	HGM6120
Автономность	мин. 8 часов
Топливный бак, л	120 л
Частота, Гц	50 Гц
Вес, кг	608 кг
Длина, мм	1800
Ширина, мм	650
Высота, мм	1200

Шкаф управления
Автоматический выключатель	50 А
Панель управления	на базе контроллера HGM6120 с ЖК монитором на русском языке

Синхронный генератор	Azimut Z184G
Коэффициент мощности (cos φ)	RICARDO K4100D
Ток короткого замыкания	300% (10 с)

Двигатель	Ricardo K4100D
Постоянная мощность	30 кВт
Резервная мощность	33 кВт
Расход топлива двигателя при 100% нагрузке	9,3 л/час
Расход топлива двигателя при 50% нагрузке	AZIMUT Z184G
Аккумуляторная батарея	1 x 12 В / 60 А*ч
Водяной насос	центробежного типа с ременным приводом
Давление масла в системе	3,0 - 6,5 бар
Диаметр поршня	100 мм
Дизельное топливо	ГОСТ 305-82
Емкость масляной системы	13 л
Емкость системы охлаждения	13 л
Количество и расположение цилиндров	4 цилиндра, рядное, вертикальное
Корпус двигателя и генератора	5 кВт/ч
Коэффициент сжатия	'19:1
Максимальная температура в топливопроводе	55 °C
Максимальная температура масла	105 °C
Максимальная температура охлаждающей жидкости	103 °C
Максимально допустимое сопротивление воздушному потоку	6,2 кПа
Максимальное давление в топливопроводе	1,8 бар
Максимальное противодавление выхлопных газов	9,8 кПа
Максимальное статическое сопротивление воздушному потоку	4,2 кПа
Максимальный ток зарядного генератора	25 А
Минимальная площадь сечения вентиляционного отверстия для исходящего потока воздуха от радиатора	0,36 м²
Минимальная площадь сечения вентиляционного отверстия для потока входящего воздуха на питание и охлаждение двигателя	0,36 м²
Модель топливного насоса	4-х секционный, плунжерный
Мощность вентилятора	0,7 кВт
Напряжение в системе	12 В
Общее тепловыделение ДГУ	51 кВт/ч
Объем двигателя	3,61 л
Порядок работы цилиндров	1-3-4-2
Поток выхлопных газов	7 м³/ч
Производительность водяного насоса	130 л/мин
Пусковое устройство	стартер, 2,5 кВт
Расход воздуха вентилятора на охлаждение радиатора	80 м³/мин
Расход воздуха на питание двигателя	2,8 м³/мин
Регулировка частоты вращения	механическая
Рекомендуемый тип масла	SAE 15W40 / 10W30
Система газовыхлопа	29 кВт/ч
Система охлаждения	17 кВт/ч
Система смазки	комбинированная под давлением и разбрызыванием
Скорость поршня	5,75 м/с
Среднее эффективное давление BMEP	0,66 МПа
Температура выхлопных газов	480 °C
Температура окружающей среды	+5°C...+40°C (для 1-й степени автоматизации), -40°C...+40°C (для 2-й степени автоматизации)
Тип воздушного фильтра	фильтроэлемент
Тип глушителя	промышленный - 9 dB
Тип масляного насоса	шестеренчатого типа, с приводом от распределала
Тип масляного фильтра	полнопоточный патронный фильтр
Тип охлаждающей жидкости	ГОСТ 28084-89
Тип охлаждения	жидкостное (радиаторное), циркуляция под давлением
Тип топливного фильтра	полнопоточный со сменным картриджем
Точность регулировки частоты вращения	+/- 5%
Удельный расход масла на угар	2,04 г/кВт*ч
Удельный расход топлива	258 г/кВт*ч
Ход поршня	115 мм
Частота вращения	1500 об/мин
Сухой вес двигателя	380 кг
