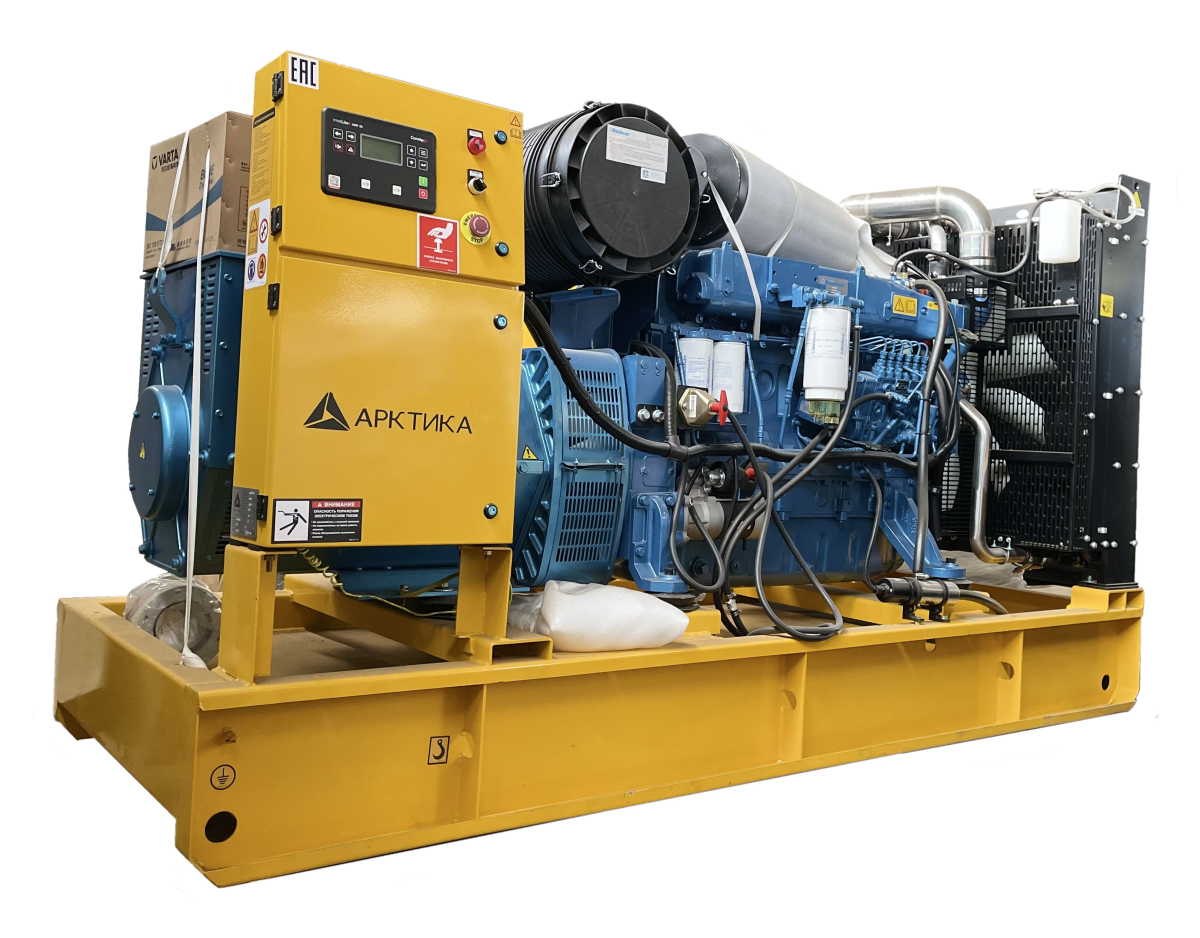

Дизель-генераторная установка AD200B-T400 от производителя
Арктика представляет собой источник энергии мощностью
200 кВт. Она предназначена для
надежного резервного или основного питания объектов, где требуется стабильный
ток частотой 50 Гц. Такие агрегаты идеально подходят для жилых районов,
стройплощадок, заводов, больниц, школ, складов и других мест, где перебои в
электроснабжении недопустимы.
В стандартном режиме работы ДГУ выдерживает нагрузку до
200 кВт. Для пиковых ситуаций
допустима нагрузка до 220 кВт на
короткий срок — как правило, не дольше часа, в соответствии с рекомендациями
производителя. Это обеспечивает гибкость в эксплуатации без ущерба для
оборудования.
Каждый экземпляр ДГУ проходит тщательную предпродажную диагностику на
специализированном стенде, где проверяются ключевые параметры и
функциональность. Такой контроль гарантирует высочайшее качество и
долговечность. Все установки соответствуют нормам ГОСТ и другим российским
стандартам безопасности и эффективности.
Доступны различные конфигурации: открытая рама для помещений с вентиляцией,
шумозащитный кожух для уличной установки, а также контейнерные варианты.
Закрытые модели надежно оберегают от осадков, грязи, влаги и внешних
воздействий, продлевая срок службы. Специальная конструкция и материалы
минимизируют шум и вибрацию — уровень не превышает 70 дБ на дистанции 15
метров, что делает их подходящими для населенных зон.
Есть возможность для интеграции с системами автозапуска. Блоки АВР
(автоматического ввода резерва), приобретаемые отдельно, мониторят сеть и
мгновенно активируют генератор при сбое центрального питания, обеспечивая
бесперебойную подачу энергии к критическим потребителям. Это повышает
автономность и удобство использования.
Дизель-генераторные установки тщательно готовятся к эксплуатации перед
отгрузкой заказчику. Этот процесс включает:
-
Заполнение системы охлаждения двигателя антифризом для предотвращения
перегрева.
- Заливку моторного масла в двигатель для смазки и защиты механизмов.
-
Контроль и подтяжку всех резьбовых креплений для обеспечения надежности
конструкции.
- Установку аккумулятора, обеспечивающего пуск и питание электроники.
-
Тестирование электрических цепей, контактов и датчиков мониторинга на
предмет целостности.
-
Калибровку панели управления
ComAp
для точного контроля параметров.
-
Обкатку ДГУ на тестовом оборудовании под различными нагрузками с фиксацией
показателей производительности.
Стандартный набор включает эффективный глушитель, минимизирующий акустическое
воздействие вблизи жилых или рабочих зон.
В агрегат заливают проверенные масла и охлаждающие составы от ведущих брендов,
гарантируя долговечность и стабильность работы.
Комплект поставки
В стандартной комплектации ДГУ оснащается следующими элементами:
-
Полностью укомплектованный дизельный мотор
6M16G275/5 бренда
Baudouin с полным набором
вспомогательного оборудования.
-
Альтернатор UC274K от
компании Stamford Technology.
-
Прочная цельносварная основа из стали, на которой смонтированы все ключевые
компоненты генератора. Конструкция включает проушины и отверстия для
удобства перемещения с использованием подъемной техники.
-
Встроенный топливный резервуар объемом
600 л, обеспечивающий автономию на 8–9
часов при 75%-ной нагрузке. Оснащен практичной заливной горловиной и краном
для слива, что облегчает обслуживание и заправку.
-
Панель управления на основе контроллера
ComAp
с микропроцессорной основой для мониторинга и защиты оборудования. Включает
дисплей с интерфейсом на русском языке для удобства эксплуатации.
-
Радиатор с жидкостным охлаждением и вентилятором для принудительного
воздушного потока.
- Электрический стартер для запуска.
- Зарядный генератор
-
Регулятор оборотов — механический или электронный вариант, в зависимости от
версии двигателя.
- Устройство для статической зарядки АКБ.
-
Сенсор контроля давления масла для предотвращения повреждений мотора при
падении давления.
- Фильтр воздуха
- Глушитель промышленного типа в стандартном исполнении.
-
Набор ЗИП для начального ТО, а также масляный, топливный и воздушный
фильтры.
-
Документация: паспорт ДГУ, инструкция по использованию станции и мотора на
русском.
- Гарантийный сертификат.
- Протокол заводских испытаний на нагрузочном стенде.
Дополнительные опции для ДГУ:
-
Электрический нагреватель антифриза, работающий от сети 220 В, для запуска в
холодных условиях.
-
Автономный дизельный подогрев антифриза для обеспечения старта при низких
температурах.
- Блок автоматического ввода резерва (АВР)
-
Механизм подачи топлива из внешних резервуаров для продления автономии.
- Монолитный контейнер сварной конструкции для защиты оборудования.
-
Модульный контейнер на основе сэндвич-панелей для удобства транспортировки.
- Шумозащитный кожух для продления эксплуатации в суровом климате.
-
Защитный капот от погодных факторов, обеспечивающий надежность при открытой
установке.
-
Шасси на тракторной базе с документом ПСМ для частых перемещений по
бездорожью.
-
Автомобильное шасси с ПТС для мобильности по дорогам общего пользования.
-
Расширенный бак для горючего, увеличивающий время работы без дозаправки.
-
Автоматика перекачки топлива из запасных емкостей для непрерывной подачи.
-
Устройство пополнения масла из внешних резервуаров для долгосрочной
эксплуатации.
-
Системы параллельной синхронизации нескольких ДГУ для совместной работы.
-
Комплекс дистанционного контроля параметров и состояния генератора для
оперативного управления.
-
Промышленный глушитель с минимальным уровнем шума для экологичных установок.
- Фильтр-сепаратор топлива от влаги для чистоты системы питания.
-
Интегрированный бак повышенного объема для топлива внутри конструкции ДГУ.
- Трансформатор снижения напряжения ТМГ для адаптации к нагрузке.
-
Симметрирующий трансформатор ТСТ для баланса фаз при неравномерной нагрузке.
-
КТП (комплектная трансформаторная подстанция) с установленным
трансформатором или трансформатором заказчика

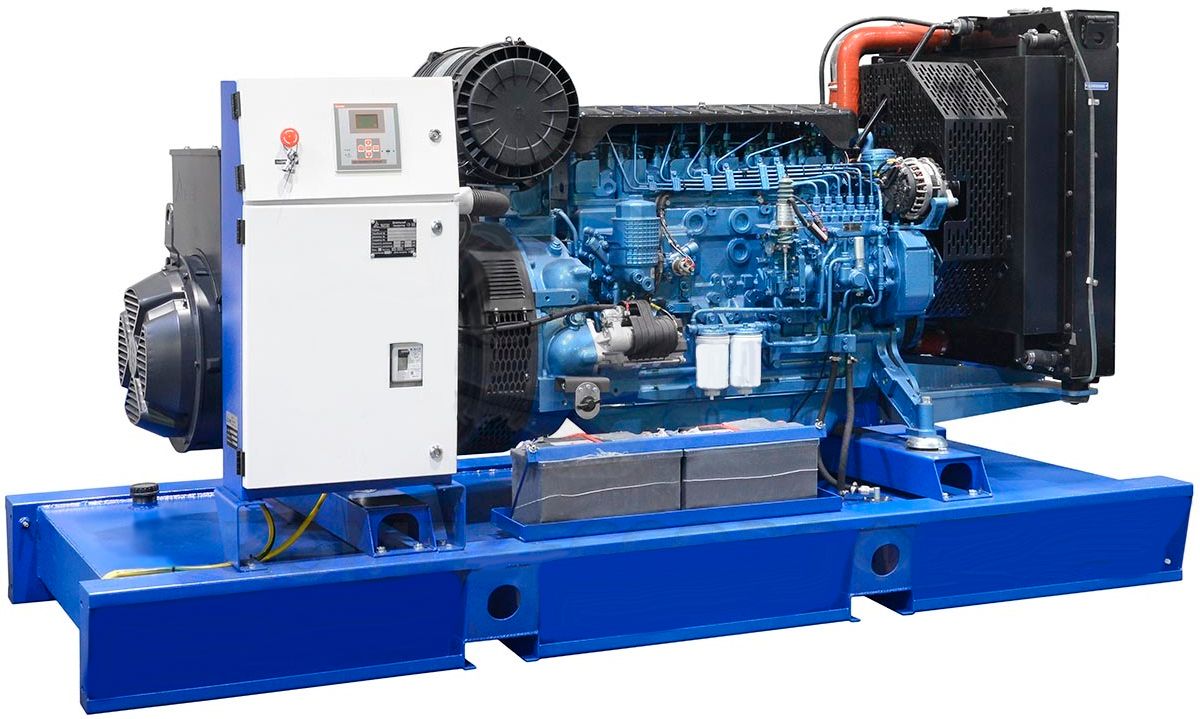

Конструкция дизель-генераторной установки Арктика
- Основная рама
- Блок управления
- Генератор переменного тока
- Фильтр воздуха
- Турбина
- Горловина для доливки антифриза
- Радиатор
- Горловина для заправки дизтоплива

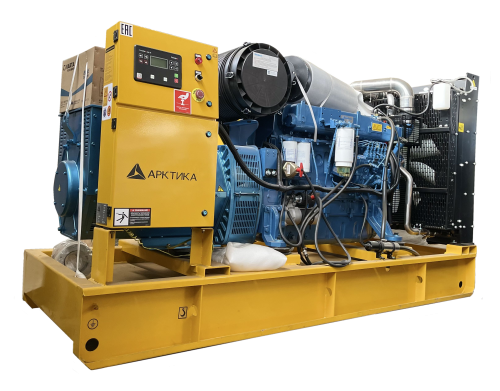

ДГУ Арктика AD200B-T400 представляет собой современное,
долговечное и эффективное решение для энергоснабжения. Установка производит
ток мощностью до 200 кВт,
подходя для жилых домов, предприятий и резервного питания. В основе лежит
надежный дизельный двигатель
Baudouin с жидкостным
охлаждением и системой прямого впрыска топлива. Генераторная часть
поставляется от производителя Stamford Technology.
Для мониторинга и регулировки используется многофункциональный контроллер
ComAp.
Агрегаты двигателя и генератора фиксируются на крепкой стальной раме с
встроенным баком для топлива, с использованием амортизирующих опор для
снижения вибраций. Рама и бак выполнены из стали толщиной 1,5–5 мм с
применением сварки; все швы проверяются на герметичность. Топливные линии
разделены для предотвращения нагрева и дегазации топлива. Всасывающая труба
удлинена ниже минимального уровня топлива. В нижней части бака предусмотрен
слив для удаления воды и осадков. Заправочная горловина бака удобна в доступе
и оснащена защитной сеткой с ячейками около 1,5 мм. Уровень топлива
отслеживается как визуально, так и через электронный датчик. Конструкция рамы
позволяет добавлять опции: защитный кожух, предпусковой подогреватель,
дополнительные батареи.
На раме размещен радиатор оптимальных размеров для охлаждения мотора
Baudouin. Он интегрирован в
систему охлаждения ДГУ, расположен перед двигателем; вентилятор, приводимый от
мотора, обеспечивает поток воздуха через радиатор, отводя тепло от
циркулирующей жидкости.
Параметры работы ДГУ Арктика AD200B-T400 отображаются на
ЖК-экране контроллера
ComAp.
Через водонепроницаемые кнопки в меню выбирается раздел с данными двигателя:
давление масла, температура и заряд АКБ. В комплекте идет руководство по
настройкам параметров.
Контроллер
Условия эксплуатации дизель-генераторных установок
Технические характеристики дизельного двигателя в составе ДГУ обеспечиваются
при стандартных внешних факторах: температура воздуха +25°C, барометрическое
давление 750 мм рт. ст., влажность 30%.
Согласно нормам международных стандартов (IEC 60034-1, ISO 8528-3, CEI 2-3),
для стабильной работы синхронных генераторов в фиксированных условиях
предусмотрены такие показатели среды:
- температура до +40°C;
-
давление воздуха не ниже 674 мм рт. ст. (что соответствует высоте до 1000 м
над морем);
- влажность до 50%.
Надежная функционирование ДГУ гарантируется в указанных пределах внешних
условий:
- для моделей открытого исполнения: от -5°C до +40°C;
- для вариантов в защитном кожухе с шумоподавлением: от -15°C до +40°C;
- для агрегатов с подогревом антифриза: от -30°C до +40°C;
- для контейнерных всепогодных версий: от -15°C до +40°C;
- для арктических контейнерных модификаций: от -75°C до +40°C.
Эксплуатация дизель-генераторной установки
-
Регулярное техобслуживание в установленные сроки обеспечивает надежность и
безопасность оборудования.
-
Все ремонтные и сервисные операции должны выполняться только уполномоченными
сервисными центрами, обладающими необходимыми разрешениями для работ с
дизельными агрегатами.
-
Перед любыми манипуляциями с ДГУ остановите двигатель и отключите минусовую
клемму аккумулятора. Если устройство работает в авторежиме, переключите его
в ручной. Отключите вводной выключатель и разместите на электрошкафу
табличку с предупреждением о проводимых работах.
- Избегайте контакта с неизолированными кабелями и контактами.
-
Не устанавливайте ДГУ на влажных поверхностях или в помещениях с повышенной
влажностью. Защищайте агрегат от дождя, снега и конденсата. Применяйте
только надежные и неповрежденные электрические линии и разъемы.
-
Подсоединение ДГУ к внешним электросетям или альтернативным источникам
допускается лишь в исключительных ситуациях и только квалифицированными
электриками. В схеме должны быть предусмотрены изолирующие устройства для
независимой работы каждого источника.
-
Эксплуатация без системы заземления строго запрещена! Заземление
организуется в соответствии с нормами ПУЭ (глава 1.7 по заземлению и мерам
электробезопасности).
-
Не включайте ДГУ при выявлении дефектов. Запуск недопустим без воздушного
фильтра, глушителя или если установка не зафиксирована на фундаменте.
-
Отработанные газы токсичны и могут привести к отравлению. Для ДГУ в закрытых
пространствах обязательна вентиляционная система с отводом выхлопа,
соответствующая пожарным стандартам.
-
Храните ДГУ вдали от легковоспламеняющихся веществ, жидкостей и топлива.
-
Заправку топливом проводите при выключенном и охлажденном моторе, избегая
разливов.
Монтаж дизель-генераторной установки
Основные правила безопасности и монтажа ДГУ
При монтаже дизель-генераторной установки обязательно соблюдайте эти
рекомендации, чтобы обеспечить надежную работу оборудования и предотвратить
аварии:
-
Разместите ДГУ в помещении с эффективной вентиляцией. Это гарантирует
поступление свежего воздуха для охлаждения и правильный отвод отработанных
газов, минимизируя риск накопления вредных веществ.
-
Выбирайте защищенные зоны, где устройство не подвергается воздействию
осадков (дождь, снег, град), избыточной влаги или экстремальных температур.
Это продлит срок службы компонентов и предотвратит коррозию.
-
Не монтируйте ДГУ в областях с высокой концентрацией загрязнителей, таких
как пыль, песчаные частицы, дым или химические испарения. Загрязнение может
вызвать электрические сбои, включая замыкания, а также засорить систему
охлаждения, что спровоцирует перегрев мотора и преждевременный износ.
-
Фиксируйте ДГУ на прочной, горизонтальной основе с помощью болтов.
Нестабильная поверхность усиливает колебания, что может повредить механику.
Избегайте наклонного положения, чтобы сохранить баланс и эффективность.
-
Обеспечьте вокруг установки минимум 1 метр свободного пространства для
оптимального теплоотвода и легкого доступа во время осмотров и ремонта. Не
блокируйте вентиляционные отверстия, каналы для воздуха или выхлопную
систему — это критично для долговечности дизельного двигателя и
предотвращения перегрева.
-
Располагайте ДГУ как можно ближе к потребителям электроэнергии. Длинные
кабели повышают электрическое сопротивление, вызывая падение напряжения и
снижение общей производительности системы.
-
Эксплуатацию и обслуживание ДГУ доверяйте исключительно специалистам с
соответствующей квалификацией. Непрофессиональное вмешательство может
привести к поломкам или опасным ситуациям.
*Производитель и поставщик оставляет за собой право вносить изменения в
конструкцию дизельных генераторов различного исполнения без уведомления
заказчика!
|
|
В корзину
Купить
Заказать в 1 клик
Сравнение
В избранное
