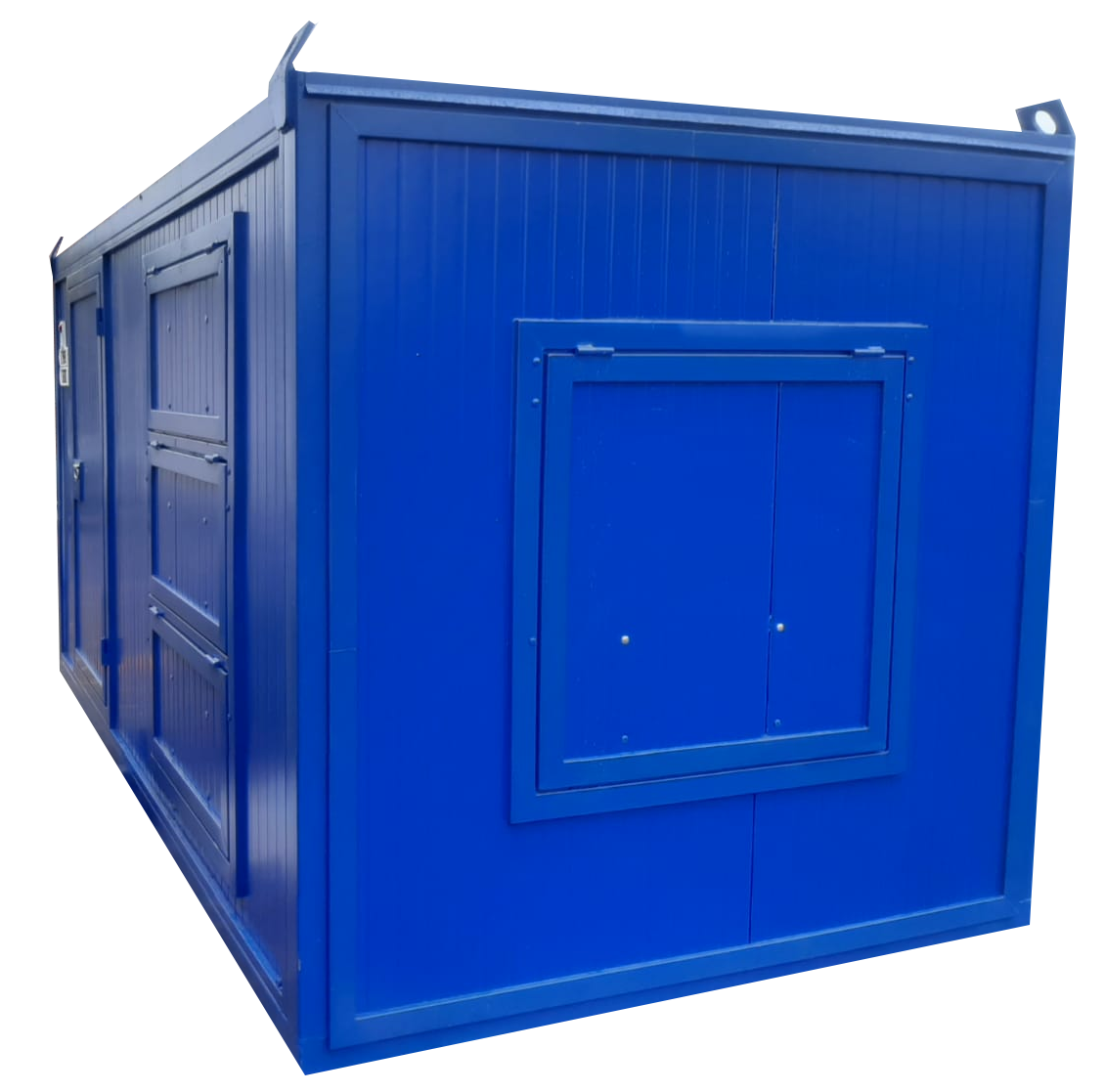

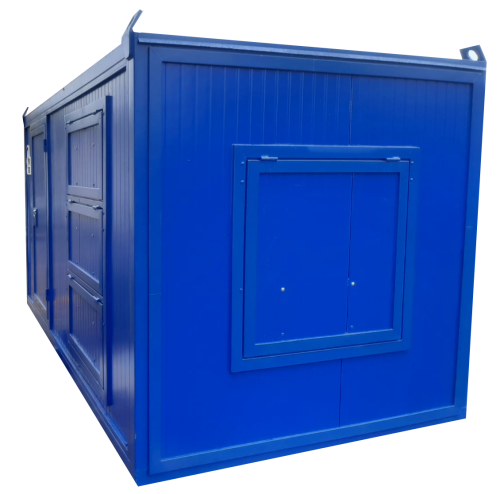

Дизельный генератор (ДГУ) Арктика АД-250С-Т400-1РНМ19-AR в контейнере

Дизельный генератор (ДГУ) Арктика АД-250С-Т400-1РНМ19-AR в контейнере

Общие характеристики
Производитель	Арктика
Постоянная мощность, кВА	312,5
Постоянная мощность, кВт	250
Резервная мощность, кВА	344
Резервная мощность, кВт	275
Двигатель	Ricardo
Модель двигателя	WT12D-308
Синхронный генератор	АРКТИКА
Модель синхронного генератора	ZC4ES
Исполнение	В контейнере
Количество фаз	Трёхфазный (400В)
Степень автоматизации	1-я (без АВР)
Назначение	Резервная работа (8/7)
Уровень шума	50 дБ
Контроллер	HGM6120
Автономность	мин. 8 часов
Напряжение 1-фаза, В	230
Напряжение 3-фазы, В	400
Топливный бак, л	800
Частота, Гц	50
Вес, кг	4775
Гарантия	1 год
Длина, мм	5050
Ширина, мм	2240
Высота, мм	2500

Синхронный генератор	АРКТИКА ZC4ES
Резервная мощность	357 кВА / 286 кВт
Диапазон регулировки напряжения	+/- 5%
Диск крепления	SAE 1# / 14"
Класс защиты	IP 22
Класс изоляции	H
Количество выводов	12
Количество полюсов	4
Коэффициент мощности (cos φ)	0,8
КПД	93,30%
Максимальная скорость	2250 об/мин
Напряжение	230 / 400 В
Нестабильность выходного напряжения в переходном режиме	+/- 1%
Нестабильность выходного напряжения в установившемся режиме	+/- 0,5%
Номинальная сила тока	468 А
Обмотка	2/3
Постоянная мощность	325 кВА / 260 кВт
Регулировка напряжения	автоматическая
Род тока	переменный, трехфазный
Система возбуждения	самовозбуждение
Тип	синхронный, бесщеточный, одноопорный
Ток короткого замыкания	300% (10 с)
Форма волны I.E.C = THF	3
Форма волны NEMA = TIF	меньше 50
Частота	50 Гц
Вес	970 кг

Шкаф управления
Автоматический выключатель	630 А
Панель управления	на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке

Контейнер
Габариты	5050 х 2040 х 2500 мм
Назначение	Полная защита от неблагоприятных факторов окружающей среды, защита от несанкционированного доступа, высокий уровень шумозащиты
Цвет	RAL 8017 или любой другой по запросу
Вес	2300 кг

Двигатель	Ricardo WT12D-308
Постоянная мощность	280 кВт
Резервная мощность	308 кВт
Расход топлива двигателя при 100% нагрузке	72,3 л/ч
Расход топлива двигателя при 75% нагрузке	60 л/ч
Расход топлива двигателя при 50% нагрузке	45,5 л/ч
Аккумуляторная батарея	2 х 12 В / 120 А*ч
Водяной насос	центробежного типа с ременным приводом
Давление масла в системе	3,0 - 6,5 бар
Диаметр поршня	126 мм
Дизельное топливо	ГОСТ 305-82
Емкость масляной системы	30 л
Емкость системы охлаждения	41 л
Количество и расположение цилиндров	6 цилиндров, рядное, вертикальное
Корпус двигателя и генератора	40 кВт/ч
Коэффициент сжатия	17:01
Максимальная температура в топливопроводе	55 ØС
Максимальная температура масла	105 ØС
Максимальная температура охлаждающей жидкости	105 С
Максимальное давление в топливопроводе	1,8 бар
Максимальное противодавление выхлопных газов	6 кПа
Максимальное сопротивление воздушного фильтра	6,2 кПа
Максимальное статическое сопротивление воздушному потоку	6 кПа
Максимальный ток зарядного генератора	50 А
Минимальная площадь сечения вентиляционного отверстия для исходящего потока воздуха от радиатора	1,44 м2
Минимальная площадь сечения вентиляционного отверстия для потока входящего воздуха на питание и охлаждение двигателя	1,44 м2
Модель топливного насоса	6-секционный, плунжерный
Мощность вентилятора	7 кВт
Напряжение в системе	24 B
Общее тепловыделение ДГУ	483 кВт/ч
Объем двигателя	11,59 л
Порядок работы цилиндров	1-5-3-6-2-4
Поток выхлопных газов	62,8 м3/ч
Производительность водяного насоса	256 л/мин
Пусковое устройство	стартер, 9 кВт
Расход воздуха вентилятора на охлаждение радиатора	320 м3/мин
Расход воздуха на питание двигателя	24,9 м3/мин
Регулировка частоты вращения	механическая
Рекомендуемый тип масла	SAE 15W40 / 10W30
Система газовыхлопа	277 кВт/ч
Система охлаждения	166 кВт/ч
Система смазки	комбинированная под давлением и разбрызгиванием
Скорость поршня	7,75 м/c
Среднее эффективное давление, BMEP	1,97 МПа
Температура выхлопных газов	650 С
Тип воздушного фильтра	фильтроэлемент
Тип глушителя	промышленный - 9 dB
Тип масляного насоса	шестеренчатого типа, с приводомотраспредвала
Тип масляного фильтра	полнопоточный патронный фильтр
Тип охлаждающей жидкости	ГОСТ 28084-89
Тип охлаждения	жидкостное (радиаторное), циркуляция под давлением
Тип топливного фильтра	полнопоточный со сменным картриджем
Тип	турбонаддув
Точность регулировки частоты вращения	+/- 5%
Удельный расход масла на угар	1,63 г/кВт*ч
Удельный расход топлива	215 г/кВт*ч
Ход поршня	155 мм
Частота вращения	1500 об/мин
Сухой вес	950 кг
