Дизельный генератор (ДГУ) Арктика АД-320С-Т400-2РНМ17-AR с АВР в контейнере

Дизельный генератор (ДГУ) Арктика АД-320С-Т400-2РНМ17-AR с АВР в контейнере

Общие характеристики
Производитель	Арктика
Постоянная мощность, кВА	400
Постоянная мощность, кВт	320
Резервная мощность, кВА	440
Резервная мощность, кВт	352
Двигатель	Hyundai / Doosan
Модель двигателя	Р158LE
Синхронный генератор	АРКТИКА
Модель синхронного генератора	ZC4F
Исполнение	В контейнере
Количество фаз	Трёхфазный (400В)
Степень автоматизации	2-я (С АВР)
Назначение	Постоянная работа (24/7)
Уровень шума	50 дБ
Контроллер	HGM6120
Автономность	мин. 8 часов
Напряжение 1-фаза, В	230
Напряжение 3-фазы, В	400
Топливный бак, л	800
Частота, Гц	50
Вес, кг	6147
Гарантия	1 год
Длина, мм	6050
Ширина, мм	2440
Высота, мм	2630

Синхронный генератор	АРКТИКА ZC4F
Резервная мощность	440 кВА / 352 кВт
Диапазон регулировки напряжения	+/- 5%
Диск крепления	SAE 1# / 14"
Класс защиты	IP 22
Класс изоляции	H
Количество выводов	12
Количество полюсов	4
Коэффициент мощности (cos φ)	0,8
КПД	93,40%
Максимальная скорость	2250 об/мин
Напряжение	230 / 400 В
Нестабильность выходного напряжения в переходном режиме	+/- 1%
Нестабильность выходного напряжения в установившемся режиме	+/- 0,5%
Номинальная сила тока	576 А
Обмотка	2/3
Постоянная мощность	400 кВА / 320 кВт
Регулировка напряжения	автоматическая
Род тока	переменный, трехфазный
Система возбуждения	самовозбуждение
Тип	синхронный, бесщеточный, одноопорный
Ток короткого замыкания	300% (10 с)
Форма волны I.E.C = THF	3
Форма волны NEMA = TIF	меньше 50
Частота	50 Гц
Вес	1100 кг

Шкаф управления
Автоматический выключатель	800 А
Панель управления	на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке

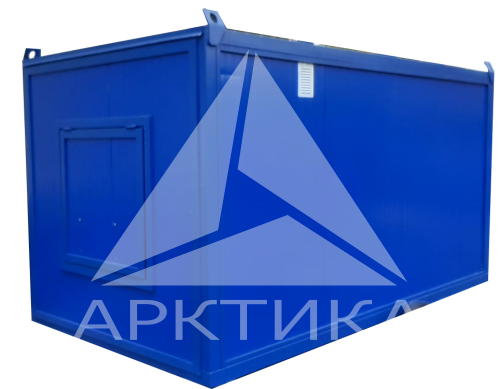

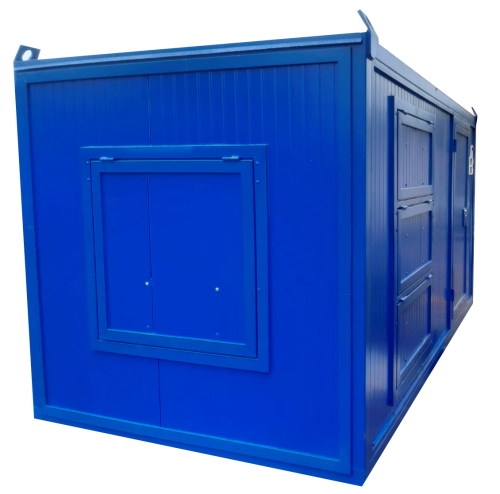

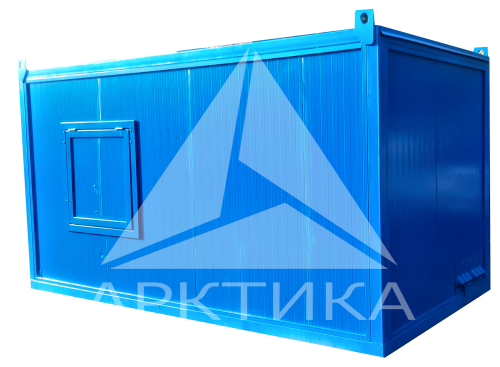

Контейнер
Габариты	6050 х 2440 х 2630 мм
Назначение	Полная защита от неблагоприятных факторов окружающей среды, защита от несанкционированного доступа, высокий уровень шумозащиты
Цвет	RAL 8017 или любой другой по запросу
Вес	3000 кг

Двигатель	Hyundai / Doosan Р158LE
Постоянная мощность	363 кВт
Резервная мощность	414 кВт
Расход топлива двигателя при 100% нагрузке	89,3 л/ч
Расход топлива двигателя при 75% нагрузке	65,1 л/ч
Расход топлива двигателя при 50% нагрузке	43,9 л/ч
Аккумуляторная батарея	2 х 12 В / 190 А*ч
Водяной насос	центробежного типа с ременным приводом
Давление масла в системе	3,0 - 6,5 бар
Диаметр поршня	128 мм
Дизельное топливо	ГОСТ 305-82
Емкость масляной системы	22 л
Емкость системы охлаждения	79 л
Емкость топливного бака	700 л
Количество и расположение цилиндров	8 цилиндров, V-образное
Корпус двигателя и генератора	51 кВт/ч
Коэффициент сжатия	15:01
Максимальная температура в топливопроводе	55 ØС
Максимальная температура масла	120 ØС
Максимальная температура охлаждающей жидкости	103 С
Максимальное давление в топливопроводе	1,8 бар
Максимальное противодавление выхлопных газов	600 мм вод. ст.
Максимальное сопротивление воздушного фильтра	6,2 кПа
Максимальное статическое сопротивление воздушному потоку	421 мм вод. ст.
Максимальный ток зарядного генератора	45 А
Минимальная площадь сечения вентиляционного отверстия для исходящего потока воздуха от радиатора	2,25 м2
Минимальная площадь сечения вентиляционного отверстия для потока входящего воздуха на питание и охлаждение двигателя	2,25 м2
Модель топливного насоса	Bosch, многорядный
Мощность вентилятора	16,0 кВт
Напряжение в системе	24 В
Общее тепловыделение ДГУ	643 кВт/ч
Объем двигателя	14,618 л
Порядок работы цилиндров	1-5-7-2-6-3-4-8
Поток выхлопных газов	59,5 м3/ч
Производительность водяного насоса	650 л/мин
Пусковое устройство	электростартер 7,0 кВт
Расход воздуха вентилятора на охлаждение радиатора	350 м3/ч
Расход воздуха на питание двигателя	23,5 м3/мин
Регулировка частоты вращения	электронная
Рекомендуемый тип масла	SAE 15W40 / 10W30
Система газовыхлопа	370 кВт/ч
Система охлаждения	222 кВт/ч
Система смазки	под давлением и разбрызгиванием
Скорость поршня	7,1 м/c
Среднее эффективное давление BMEP	1,99 МПа
Температура выхлопных газов	520 С
Тип воздушного фильтра	фильтроэлемент
Тип глушителя	Промышленный - 9 dB
Тип масляного насоса	шестеренчатого типа, с приводомотраспредвала
Тип масляного фильтра	полнопоточный патронный фильтр
Тип охлаждающей жидкости	ГОСТ 28084-89
Тип охлаждения	жидкостное (радиаторное), циркуляция под давлением
Тип топливного фильтра	полнопоточный со сменным картриджем
Тип	турбонаддув с промежуточным охлаждением
Точность регулировки частоты вращения	+/- 2,5%
Удельный расход масла на угар	1,12 г/кВт*ч
Удельный расход топлива	207 г/кВт*ч
Ход поршня	142 мм
Частота вращения	1500 об/мин
Сухой вес	950 кг
