Дизельный генератор (ДГУ) Арктика АД-420С-Т400-2РПМ15-AR с АВР под капотом

Дизельный генератор (ДГУ) Арктика АД-420С-Т400-2РПМ15-AR с АВР под капотом

Общие характеристики
Производитель	Арктика
Постоянная мощность, кВА	525
Постоянная мощность, кВт	420
Резервная мощность, кВА	578
Резервная мощность, кВт	462
Двигатель	CUMMINS
Модель двигателя	KTAA19-G5
Синхронный генератор	АРКТИКА
Модель синхронного генератора	ZC5E

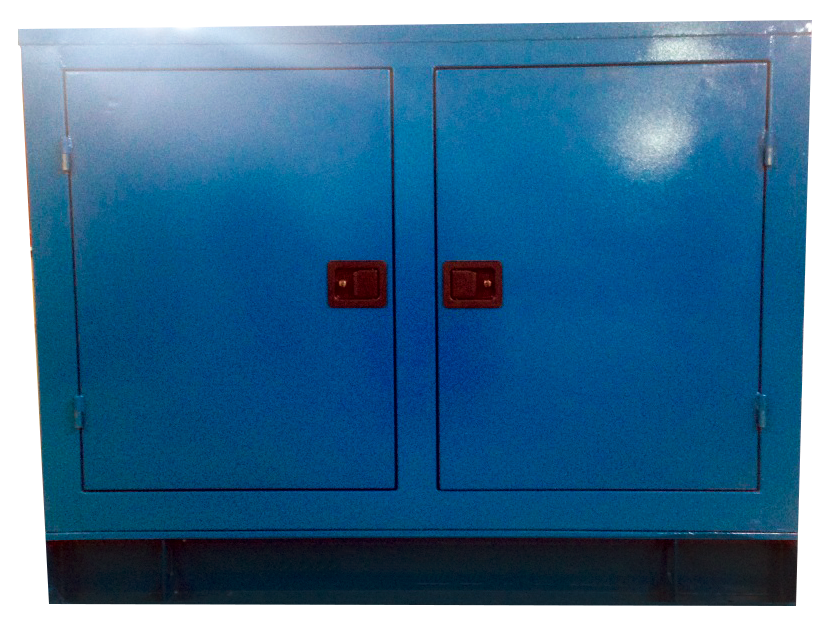

Исполнение	Под капотом
Количество фаз	Трёхфазный (400В)

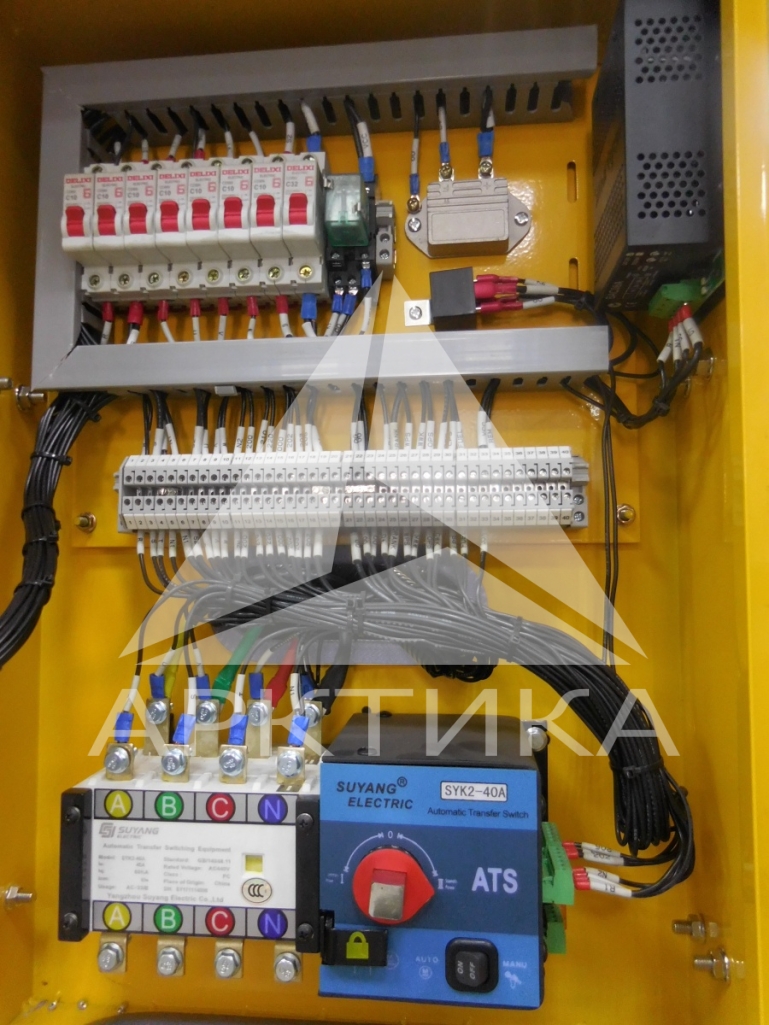

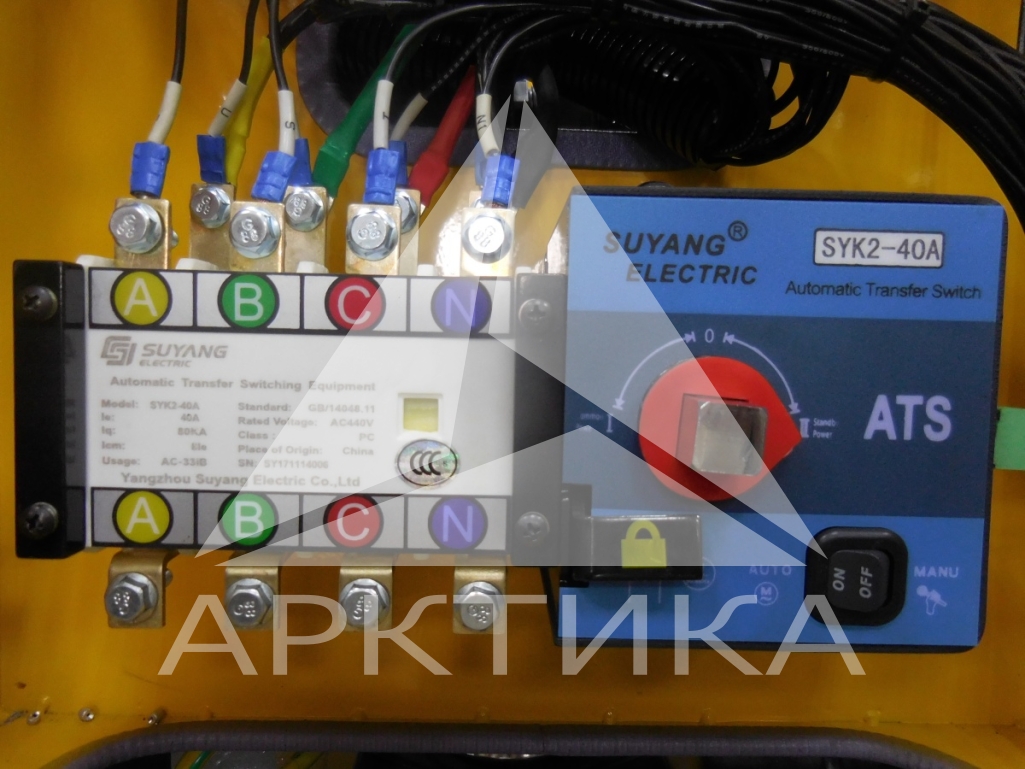

Степень автоматизации	2-я (С АВР)
Материал капота	сталь 1,5 мм
Назначение	Постоянная работа (24/7)
Уровень шума	70 дБ
Контроллер	HGM6120
Автономность	мин. 8 часов
Напряжение 1-фаза, В	230
Напряжение 3-фазы, В	400
Топливный бак, л	1000
Частота, Гц	50
Вес, кг	5122
Гарантия	24 месяца
Длина, мм	4200
Ширина, мм	2042
Высота, мм	2125

Синхронный генератор	АРКТИКА ZC5E
Резервная мощность	660 кВА / 528 кВт
Диапазон регулировки напряжения	+/- 5%
Диск крепления	SAE 0# / 18"
Класс защиты	IP 22
Класс изоляции	H
Количество выводов	12
Количество полюсов	4
Коэффициент мощности (cos φ)	0,8
КПД	94,80%
Максимальная скорость	2250 об/мин
Напряжение	230 / 400 В
Нестабильность выходного напряжения в переходном режиме	+/- 1%
Нестабильность выходного напряжения в установившемся режиме	+/- 0,5%
Номинальная сила тока	864 А
Обмотка	2/3
Постоянная мощность	600 кВА / 480 кВт
Регулировка напряжения	автоматическая
Род тока	переменный, трехфазный
Система возбуждения	самовозбуждение
Тип	синхронный, бесщеточный, одноопорный
Ток короткого замыкания	300% (10 с)
Форма волны I.E.C = THF	3
Форма волны NEMA = TIF	меньше 50
Частота	50 Гц
Вес	1550 кг

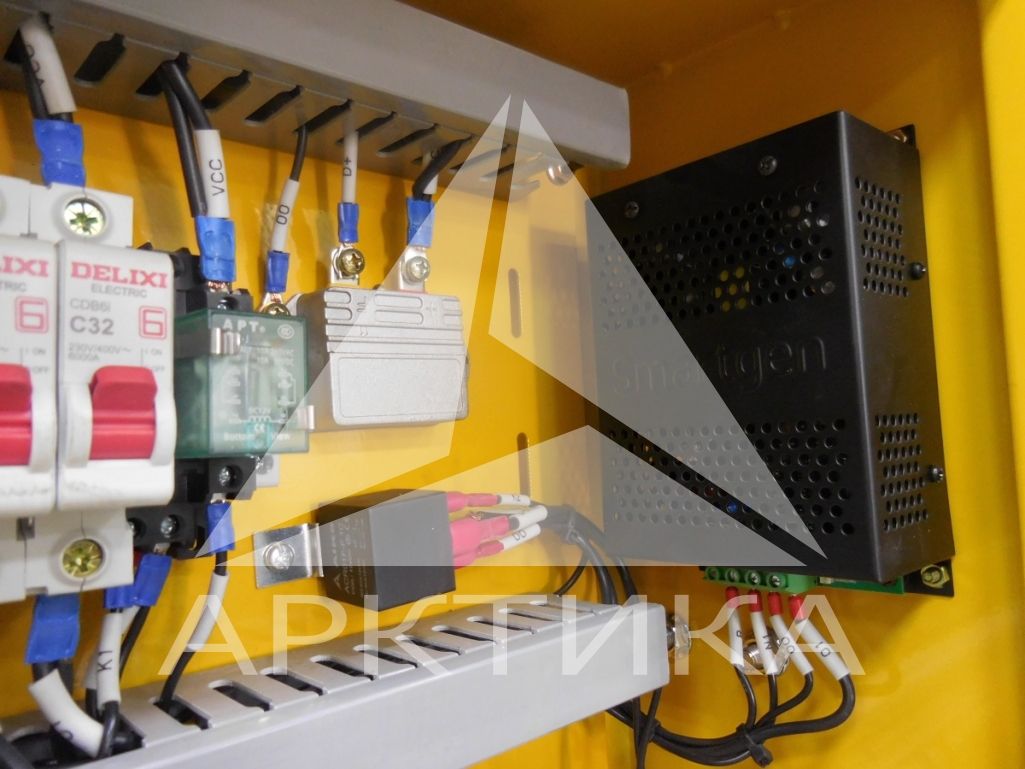

Шкаф управления
Автоматический выключатель	1000 А
Панель управления	на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке

Двигатель	CUMMINS KTAA19-G5
Постоянная мощность	470 кВт
Резервная мощность	517 кВт
Расход топлива двигателя при 100% нагрузке	117,0л/ч
Расход топлива двигателя при 75% нагрузке	87,8 л/ч
Расход топлива двигателя при 50% нагрузке	58,5л/ч
Аккумуляторная батарея	2*190 А/ч
Водяной насос	центробежного типа с ременным приводом
Давление масла в системе	207 кПа
Диаметр поршня	159 мм
Дизельное топливо	ГОСТ 305-82
Емкость масляной системы	50 л
Емкость системы охлаждения	92 л
Емкость топливного бака	1000 л
Количество и расположение цилиндров	6, рядное
Корпус двигателя и генератора	75 кВт
Коэффициент сжатия	13,5:1
Максимальная температура в топливопроводе	70 °С
Максимальная температура масла	135 °C
Максимальная температура охлаждающей жидкости	97 °C
Максимальное давление в топливопроводе	203мм рт. ст.
Максимальное противодавление выхлопных газов	10,2 кПа
Максимальное сопротивление воздушного фильтра	6,2 кПа
Максимальное статическое сопротивление воздушному потоку	260 мм вод. ст.
Максимальный ток зарядного генератора	55 А
Минимальная площадь сечения вентиляционного отверстия для исходящего потока воздуха от радиатора	2,25 м2
Минимальная площадь сечения вентиляционного отверстия для потока входящего воздуха на питание и охлаждение двигателя	2,25 м2
Модель топливного насоса	топливная система с насос-форсунками
Мощность вентилятора	16 кВт
Напряжение в системе	24 В
Общее тепловыделение ДГУ	814кВт
Объем двигателя	18,9 л
Порядок работы цилиндров	1-5-3-6-2-4
Поток выхлопных газов	96.24м3/мин
Производительность водяного насоса	409 л/мин
Пусковое устройство	электростартер 5,5 кВт
Расход воздуха вентилятора на охлаждение радиатора	10,58м3/с
Расход воздуха на питание двигателя	34.74м3/мин
Регулировка частоты вращения	электронная
Рекомендуемый тип масла	SAE 15W40 / 10W30
Система газовыхлопа	434 кВт
Система охлаждения	305 кВт
Система смазки	комбинированная под давлением и разбрызгиванием
Скорость поршня	7,9 м/с
Среднее эффективное давление BMEP	1989 кПа
Температура выхлопных газов	493 °С
Тип воздушного фильтра	бумажный, заменяемый
Тип глушителя	Промышленный - 9 dB
Тип масляного насоса	шестеренчатого типа с приводом от распредвала
Тип масляного фильтра	полнопоточный патронный фильтр
Тип охлаждающей жидкости	ГОСТ 28084-89
Тип охлаждения	жидкостное (радиаторное), циркуляция под давлением
Тип топливного фильтра	полнопоточный со сменным картриджем
Тип	с турбонаддувом и промежуточным охлаждением наддувочного воздуха типа «воздух-воздух»
Точность регулировки частоты вращения	+/- 2,5%
Удельный расход масла на угар	0,2 г/кВт*ч
Удельный расход топлива	210г/кВт*ч
Ход поршня	159 мм
Частота вращения	1500 об/мин
Сухой вес	1905 кг
