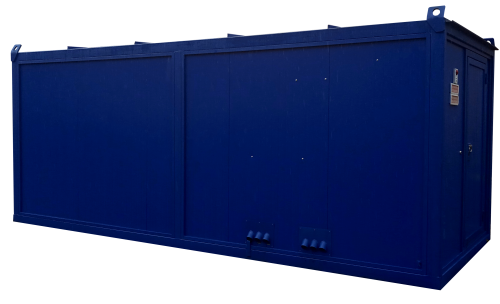

Дизельный генератор (ДГУ) Арктика АД-500C-T400-2РНМ27-LS с АВР в контейнере

Дизельный генератор (ДГУ) Арктика АД-500C-T400-2РНМ27-LS с АВР в контейнере

Общие характеристики
Производитель	Арктика
Постоянная мощность, кВА	625
Постоянная мощность, кВт	500
Резервная мощность, кВА	688
Резервная мощность, кВт	550
Двигатель	MTU
Модель двигателя	12V1600G20F
Синхронный генератор	Leroy Somer
Модель синхронного генератора	LSA 49.3 S4
Исполнение	В контейнере
Количество фаз	Трёхфазный (400В)
Степень автоматизации	2-я (С АВР)
Контроллер	DEEP SEA DSE7320
Автономность	мин. 8 часов
Напряжение 1-фаза, В	230
Напряжение 3-фазы, В	400
Топливный бак, л	1000
Частота, Гц	50
Вес, кг	7116
Гарантия	1 год
Длина, мм	5050
Ширина, мм	2240
Высота, мм	2610

Синхронный генератор	Leroy Somer LSA 49.3 S4
Диапазон регулировки напряжения	± 1%
Класс защиты	IP23
Класс изоляции	H
Коэффициент нелинейных искажений без нагрузки	меньше 2%
Коэффициент нелинейных искажений при линейной нагрузке	меньше 5%
КПД	94,30%
Постоянная мощность	660 кВА / 528 кВт
Предельная скорость	2250 об/мин
Регулятор напряжения автоматический	D350
Система возбуждения	ШУНТ
соединение Y	380V / 400V / 415V / 440V
соединение YY	200V / 220V
соединение Δ	220V / 230V / 240V
Соответствие стандартам	IEC 60034
Тип	синхронный, бесщеточный, одноопорный
Ток короткого замыкания AREP+/PMG = 2,7A	5 сек
Форма волны I.E.C = THF	меньше 2%
Форма волны NEMA = TIF	меньше 50
Частота	50 Гц / 60 Гц
Шаг обмотки	2/3, 12 проводов
Вес	1431 кг

Двигатель	MTU 12V1600G20F
Номинальная мощность	576 кВт
Расход топлива двигателя при 100% нагрузке	141 л/ч
Расход топлива двигателя при 75% нагрузке	104 л/ч
Расход топлива двигателя при 50% нагрузке	72 л/ч
Аккумуляторная батарея	2 х 75 A*ч
Диаметр поршня	122 мм
Емкость масляной системы	73 л
Емкость системы охлаждения	106 л
Компоновка блока цилиндров	V12
Коэффициент сжатия	17,5:1
Максимальная производительность топливного насоса	342 л/час
Максимально допустимое противодавление выхлопным газам	8,5 кПа
Мощность вентилятора	25,4 кВт
Объем выхлопных газов	80,3 мØ/мин
Объем двигателя	21 л
Отвод тепла к охлаждающей жидкости	231 кВт
Поток воздуха на охлаждение двигателя	11,7 мØ/мин
Поток воздуха на питание двигателя	38 мØ/мин
Предельная рабочая температура окружающей среды	50 ØС
Расход воздуха на охлаждение	1,0 мØ/мин
Регулировка частоты вращения	ECU 8
Система очистки воздуха	сухого типа
Температура выхлопных газов	470 С
Тип	дизельный, 4-х тактный, радиаторного охлаждения, 1500 об/мин, с турбонаддувом
Ход поршня	150 мм
Электрическая система	24 В

Шкаф управления
Панель управления	на базе контроллера Deep Sea DSE 7320 c жидкокристаллическим монитором на базе мощного 16-битного процессора. Использование интуитивно понятных иконок в интерфейсе облегчает управление без необходимости перевода команд на различные языки.
