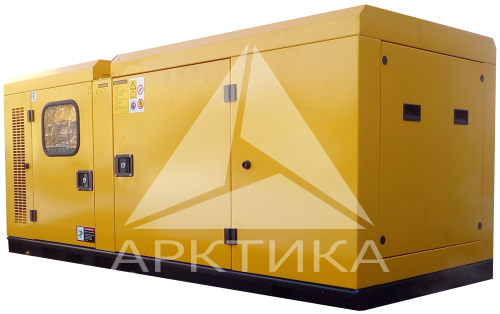

Дизельный генератор (ДГУ) Арктика АД-500С-Т400-2РКМ11-AR с АВР в кожухе

Дизельный генератор (ДГУ) Арктика АД-500С-Т400-2РКМ11-AR с АВР в кожухе

Общие характеристики
Производитель	Арктика
Постоянная мощность, кВА	625
Постоянная мощность, кВт	500
Резервная мощность, кВА	687,5
Резервная мощность, кВт	550
Двигатель	SHANGYAN
Модель двигателя	SY266TAD63
Синхронный генератор	АРКТИКА
Модель синхронного генератора	ZC5FS
Исполнение	В шумозащитном кожухе
Количество фаз	Трёхфазный (400В)
Степень автоматизации	2-я (С АВР)
Назначение	Резервная работа (8/7)
Уровень шума	50 дБ
Контроллер	HGM6120
Автономность	мин. 8 часов
Напряжение 1-фаза, В	230
Напряжение 3-фазы, В	400
Топливный бак, л	1200
Частота, Гц	50
Вес, кг	7161
Гарантия	1 год
Длина, мм	5500
Ширина, мм	1700
Высота, мм	2550

Синхронный генератор	АРКТИКА ZC5FS
Резервная мощность	687,5 кВА / 550 кВт
Диапазон регулировки напряжения	+/- 5%
Диск крепления	SAE 0# / 18"
Класс защиты	IP 22
Класс изоляции	H
Количество выводов	12
Количество полюсов	4
Коэффициент мощности (cos φ)	0,8
КПД	94,80%
Максимальная скорость	2250 об/мин
Напряжение	230 / 400 В
Нестабильность выходного напряжения в переходном режиме	+/- 1%
Нестабильность выходного напряжения в установившемся режиме	+/- 0,5%
Номинальная сила тока	900 А
Обмотка	2/3
Постоянная мощность	625 кВА / 500 кВт
Регулировка напряжения	автоматическая
Род тока	переменный, трехфазный
Система возбуждения	самовозбуждение
Тип	синхронный, бесщеточный, одноопорный
Ток короткого замыкания	300% (10 с)
Форма волны I.E.C = THF	3
Форма волны NEMA = TIF	меньше 50
Частота	50 Гц
Вес	1685 кг

Шкаф управления
Автоматический выключатель	1000 А
Панель управления	на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке

Двигатель	SHANGYAN SY266TAD63
Постоянная мощность	565 кВт
Резервная мощность	622 кВт
Расход топлива двигателя при 100% нагрузке	139 л/ч
Расход топлива двигателя при 75% нагрузке	114 л/ч
Расход топлива двигателя при 50% нагрузке	82 л/ч
Аккумуляторная батарея	2x12 / 190 А*ч
Водяной насос	центробежного типа с ременным приводом
Давление масла в системе	3.0-6.5 бар
Диаметр поршня	135 мм
Дизельное топливо	ГОСТ 305-82
Емкость масляной системы	65 л
Емкость системы охлаждения	100 л
Количество и расположение цилиндров	12 цилиндров, V-образное
Корпус двигателя и генератора	75 кВт
Коэффициент сжатия	15,5:1
Максимальная температура в топливопроводе	55 ØС
Максимальная температура масла	100 ØС
Максимальная температура охлаждающей жидкости	95 С
Максимальное давление в топливопроводе	1,8 бар
Максимальное противодавление выхлопных газов	8 кПа
Максимальное сопротивление воздушного фильтра	6,2 кПа
Максимальное статическое сопротивление воздушному потоку	6 кПа
Максимальный ток зарядного генератора	50 А
Минимальная площадь сечения вентиляционного отверстия для исходящего потока воздуха от радиатора	2,25 м2
Минимальная площадь сечения вентиляционного отверстия для потока входящего воздуха на питание и охлаждение двигателя	2,25 м2
Модель топливного насоса	12-секционный, плунжерный
Мощность вентилятора	15 кВт
Напряжение в системе	24 В
Общее тепловыделение ДГУ	922 кВт
Объем двигателя	27,1 л
Порядок работы цилиндров	1-12-5-8-3-10-6-7-2-11-4-9
Поток выхлопных газов	117 м3/мин
Производительность водяного насоса	650 л/мин
Пусковое устройство	стартер, 11 кВт
Расход воздуха вентилятора на охлаждение радиатора	1240 м3/мин
Расход воздуха на питание двигателя	56м3/мин
Регулировка частоты вращения	электронная
Рекомендуемый тип масла	SAE 15W40 / 10W30
Система газовыхлопа	536 кВт
Система охлаждения	311 кВт
Система смазки	комбинированная под давлением и разбрызгиванием
Скорость поршня	7,9 м/c
Среднее эффективное давление, BMEP	1,67 МПа
Температура выхлопных газов	650 С
Тип воздушного фильтра	фильтроэлемент
Тип глушителя	промышленный
Тип масляного насоса	шестеренчатого типа, с приводомотраспредвала
Тип масляного фильтра	полнопоточный патронный фильтр
Тип охлаждающей жидкости	ГОСТ 28084-89
Тип охлаждения	жидкостное (радиаторное), циркуляция под давлением
Тип топливного фильтра	полнопоточный со сменным картриджем
Тип	турбонаддув с промежуточным охлаждением
Точность регулировки частоты вращения	+/- 5,00%
Удельный расход масла на угар	0,4 г/кВт*ч
Удельный расход топлива	210 г/кВт*ч
Ход поршня	158 мм
Частота вращения	1500 об/мин
Сухой вес	2500 кг
