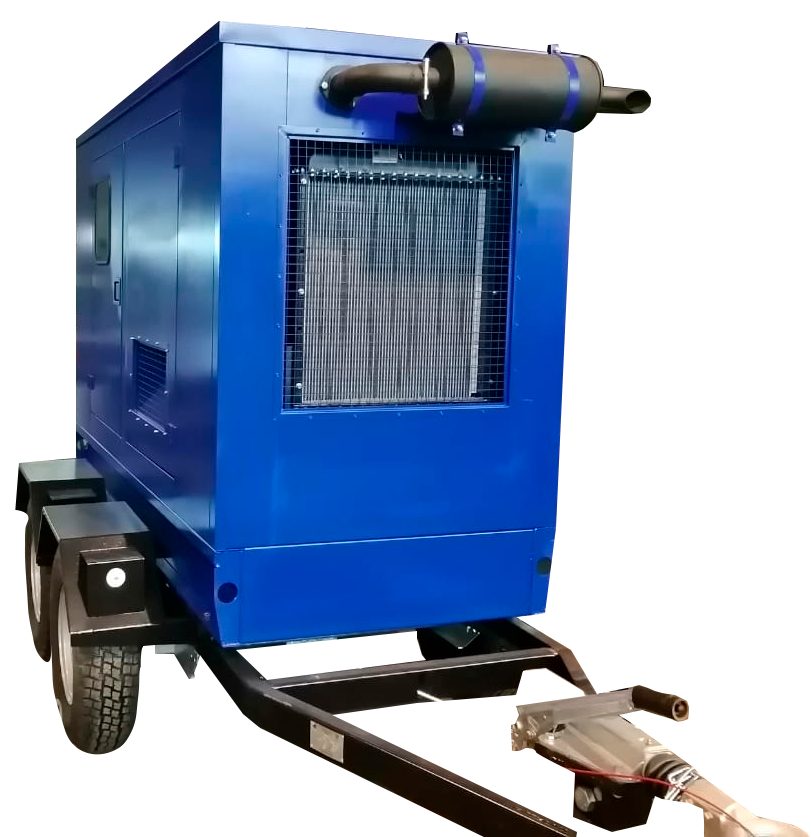

Дизельный генератор (ДГУ) Арктика ЭД-300-Т400-1РПМ19-AR на шасси

Дизельный генератор (ДГУ) Арктика ЭД-300-Т400-1РПМ19-AR на шасси

Общие характеристики
Производитель	Арктика
Постоянная мощность, кВА	375
Постоянная мощность, кВт	300
Резервная мощность, кВА	412,5
Резервная мощность, кВт	330
Двигатель	RICARDO
Модель двигателя	WT13-360DE
Синхронный генератор	АРКТИКА
Модель синхронного генератора	ZC4FS
Исполнение	Передвижное
Количество фаз	Трёхфазный (400В)
Степень автоматизации	1-я (без АВР)
Материал капота	сталь 1,5 мм
Назначение	Резервная работа (8/7)
Уровень шума	70 дБ
Контроллер	HGM6120
Автономность	мин. 8 часов
Напряжение 1-фаза, В	230
Напряжение 3-фазы, В	400
Топливный бак, л	900
Частота, Гц	50
Вес, кг	4322
Гарантия	1 год
Длина, мм	5300
Ширина, мм	2050
Высота, мм	3600

Синхронный генератор	АРКТИКА ZC4FS
Резервная мощность	412,5 кВА / 330 кВт
Диапазон регулировки напряжения	+/- 5%
Диск крепления	SAE 1# / 14"
Класс защиты	IP 22
Класс изоляции	H
Количество выводов	12
Количество полюсов	4
Коэффициент мощности (cos φ)	0,8
КПД	93,40%
Максимальная скорость	2250 об/мин
Напряжение	230 / 400 В
Нестабильность выходного напряжения в переходном режиме	+/- 1%
Нестабильность выходного напряжения в установившемся режиме	+/- 0,5%
Номинальная сила тока	540 А
Обмотка	2/3
Постоянная мощность	375 кВА / 300 кВт
Регулировка напряжения	автоматическая
Род тока	переменный, трехфазный
Система возбуждения	самовозбуждение
Тип	синхронный, бесщеточный, одноопорный
Ток короткого замыкания	300% (10 с)
Форма волны I.E.C = THF	3
Форма волны NEMA = TIF	меньше 50
Частота	50 Гц
Вес	970 кг

Шкаф управления
Автоматический выключатель	630 А
Панель управления	на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке

Двигатель	RICARDO WT13-360DE
Постоянная мощность	327 кВт
Резервная мощность	360 кВт
Расход топлива двигателя при 100% нагрузке	78,2 л/ч
Расход топлива двигателя при 75% нагрузке	64 л/ч
Расход топлива двигателя при 50% нагрузке	49,3 л/ч
Аккумуляторная батарея	2x12 / 120 А*ч
Водяной насос	центробежного типа с ременным приводом
Давление масла в системе	3.0-6.5 бар
Диаметр поршня	131 мм
Дизельное топливо	ГОСТ 305-82
Емкость масляной системы	29 л
Емкость системы охлаждения	95 л
Количество и расположение цилиндров	6 цилиндров, рядное, вертикальное
Корпус двигателя и генератора	57 кВт
Коэффициент сжатия	17,5:1
Максимальная температура в топливопроводе	55 ØС
Максимальная температура масла	105 ØС
Максимальная температура охлаждающей жидкости	105 С
Максимальное давление в топливопроводе	1,8 бар
Максимальное противодавление выхлопных газов	6 кПа
Максимальное сопротивление воздушного фильтра	6,2 кПа
Максимальное статическое сопротивление воздушному потоку	6 кПа
Максимальный ток зарядного генератора	50 А
Минимальная площадь сечения вентиляционного отверстия для исходящего потока воздуха от радиатора	1,44 м2
Минимальная площадь сечения вентиляционного отверстия для потока входящего воздуха на питание и охлаждение двигателя	1,44 м2
Модель топливного насоса	6-секционный, плунжерный
Мощность вентилятора	10 кВт
Напряжение в системе	24 В
Общее тепловыделение ДГУ	576 кВт
Объем двигателя	12,94 л
Порядок работы цилиндров	1-5-3-6-2-4
Поток выхлопных газов	74,9 м3/мин
Производительность водяного насоса	340 л/мин
Пусковое устройство	стартер, 9 кВт
Расход воздуха вентилятора на охлаждение радиатора	480 м3/мин
Расход воздуха на питание двигателя	29,7 м3/мин
Регулировка частоты вращения	механическая
Рекомендуемый тип масла	SAE 15W40 / 10W30
Система газовыхлопа	331 кВт
Система охлаждения	198 кВт
Система смазки	комбинированная под давлением и разбрызгиванием
Скорость поршня	8,25 м/c
Среднее эффективное давление, BMEP	1,89 МПа
Температура выхлопных газов	650 С
Тип воздушного фильтра	фильтроэлемент
Тип глушителя	промышленный
Тип масляного насоса	шестеренчатого типа, с приводомотраспредвала
Тип масляного фильтра	полнопоточный патронный фильтр
Тип охлаждающей жидкости	ГОСТ 28084-89
Тип охлаждения	жидкостное (радиаторное), циркуляция под давлением
Тип топливного фильтра	полнопоточный со сменным картриджем
Тип	турбонаддув
Точность регулировки частоты вращения	+/- 5,00%
Удельный расход масла на угар	1,2 г/кВт*ч
Удельный расход топлива	195 г/кВт*ч
Ход поршня	160 мм
Частота вращения	1500 об/мин
Сухой вес	1200 кг
