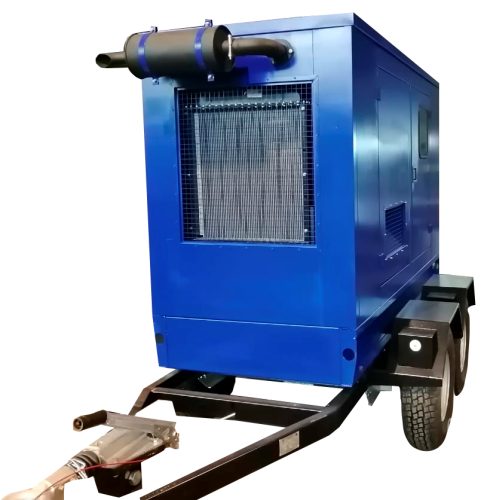

Дизельный генератор (ДГУ) Арктика ЭД-160-Т400-2РПМ19-AR с АВР на шасси

Дизельный генератор (ДГУ) Арктика ЭД-160-Т400-2РПМ19-AR с АВР на шасси

Общие характеристики
Производитель	Арктика
Постоянная мощность, кВА	200
Постоянная мощность, кВт	160
Резервная мощность, кВА	220
Резервная мощность, кВт	176
Двигатель	RICARDO
Модель двигателя	R6126-68D
Синхронный генератор	АРКТИКА
Модель синхронного генератора	Z274H
Исполнение	Передвижное
Количество фаз	Трёхфазный (400В)
Степень автоматизации	2-я (С АВР)
Материал капота	сталь 1,5 мм
Назначение	Резервная работа (8/7)
Уровень шума	70 дБ
Контроллер	HGM6120
Автономность	мин. 8 часов
Напряжение 1-фаза, В	230
Напряжение 3-фазы, В	400
Топливный бак, л	500
Частота, Гц	50
Вес, кг	2734
Гарантия	1 год
Длина, мм	4870
Ширина, мм	1960
Высота, мм	3125

Синхронный генератор	АРКТИКА Z274H
Резервная мощность	220 кВА / 176 кВт
Диапазон регулировки напряжения	+/- 5%
Диск крепления	SAE 1# / 14"
Класс защиты	IP 22
Класс изоляции	H
Количество выводов	12
Количество полюсов	4
Коэффициент мощности (cos φ)	0,8
КПД	93,30%
Максимальная скорость	2250 об/мин
Напряжение	230 / 400 В
Нестабильность выходного напряжения в переходном режиме	+/- 1%
Нестабильность выходного напряжения в установившемся режиме	+/- 0,5%
Номинальная сила тока	288 А
Обмотка	2/3
Постоянная мощность	200 кВА / 160 кВт
Регулировка напряжения	автоматическая
Род тока	переменный, трехфазный
Система возбуждения	самовозбуждение
Тип	синхронный, бесщеточный, одноопорный
Ток короткого замыкания	300% (10 с)
Форма волны I.E.C = THF	3
Форма волны NEMA = TIF	меньше 50
Частота	50 Гц
Вес	635 кг

Шкаф управления
Автоматический выключатель	400 А
Панель управления	на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке

Двигатель	RICARDO R6126-68D
Постоянная мощность	187 кВт
Резервная мощность	206 кВт
Расход топлива двигателя при 100% нагрузке	52,4 л/ч
Расход топлива двигателя при 75% нагрузке	41,5 л/ч
Расход топлива двигателя при 50% нагрузке	27,8 л/ч
Аккумуляторная батарея	2 х 12 В / 120 А*ч
Водяной насос	центробежного типа с ременным приводом
Давление масла в системе	3,0 - 6,5 бар
Диаметр поршня	126 мм
Дизельное топливо	ГОСТ 305-82
Емкость масляной системы	30 л
Емкость системы охлаждения	39 л
Количество и расположение цилиндров	6 цилиндров, рядное, вертикальное
Корпус двигателя и генератора	26 кВт/ч
Коэффициент сжатия	17:01
Максимальная температура в топливопроводе	55 ØС
Максимальная температура масла	105 ØС
Максимальная температура охлаждающей жидкости	105 С
Максимальное давление в топливопроводе	1,8 бар
Максимальное противодавление выхлопных газов	6 кПа
Максимальное сопротивление воздушного фильтра	6,2 кПа
Максимальное статическое сопротивление воздушному потоку	6 кПа
Максимальный ток зарядного генератора	50 А
Минимальная площадь сечения вентиляционного отверстия для исходящего потока воздуха от радиатора	1,44 м2
Минимальная площадь сечения вентиляционного отверстия для потока входящего воздуха на питание и охлаждение двигателя	1,44 м2
Модель топливного насоса	6-секционный, плунжерный
Мощность вентилятора	7 кВт
Напряжение в системе	24 B
Общее тепловыделение ДГУ	316 кВт/ч
Объем двигателя	9,73 л
Порядок работы цилиндров	1-5-3-6-2-4
Поток выхлопных газов	41,1 м3/ч
Производительность водяного насоса	256 л/мин
Пусковое устройство	стартер, 7 кВт
Расход воздуха вентилятора на охлаждение радиатора	260 м3/мин
Расход воздуха на питание двигателя	16,3 м3/мин
Регулировка частоты вращения	механическая
Рекомендуемый тип масла	SAE 15W40 / 10W30
Система газовыхлопа	181 кВт/ч
Система охлаждения	109 кВт/ч
Система смазки	комбинированная под давлением и разбрызгиванием
Скорость поршня	6,5 м/c
Среднее эффективное давление, BMEP	1,54 МПа
Температура выхлопных газов	650 С
Тип воздушного фильтра	фильтроэлемент
Тип глушителя	промышленный - 9 dB
Тип масляного насоса	шестеренчатого типа, с приводомотраспредвала
Тип масляного фильтра	полнопоточный патронный фильтр
Тип охлаждающей жидкости	ГОСТ 28084-89
Тип охлаждения	жидкостное (радиаторное), циркуляция под давлением
Тип топливного фильтра	полнопоточный со сменным картриджем
Тип	турбонаддув
Точность регулировки частоты вращения	+/- 5%
Удельный расход масла на угар	1,63 г/кВт*ч
Удельный расход топлива	231 г/кВт*ч
Ход поршня	130 мм
Частота вращения	1500 об/мин
Сухой вес	850 кг
