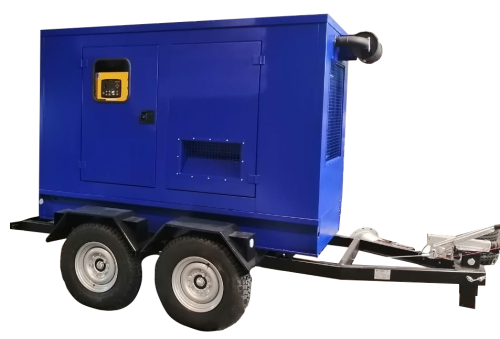

Дизельный генератор (ДГУ) Арктика ЭД-200-Т400-2РПМ11-AR с АВР на шасси

Дизельный генератор (ДГУ) Арктика ЭД-200-Т400-2РПМ11-AR с АВР на шасси

Общие характеристики
Производитель	Арктика
Постоянная мощность, кВА	250
Постоянная мощность, кВт	200
Резервная мощность, кВА	275
Резервная мощность, кВт	220
Двигатель	RICARDO
Модель двигателя	6R970TDI26
Синхронный генератор	АРКТИКА
Модель синхронного генератора	Z274K
Исполнение	Передвижное
Количество фаз	Трёхфазный (400В)
Степень автоматизации	2-я (С АВР)
Материал капота	сталь 1,5 мм
Назначение	Резервная работа (8/7)
Уровень шума	70 дБ
Контроллер	HGM6120
Автономность	мин. 8 часов
Напряжение 1-фаза, В	230
Напряжение 3-фазы, В	400
Топливный бак, л	800
Частота, Гц	50
Вес, кг	2860
Гарантия	1 год
Длина, мм	4870
Ширина, мм	1960
Высота, мм	3125

Синхронный генератор	АРКТИКА Z274K
Резервная мощность	275 кВА / 220 кВт
Диапазон регулировки напряжения	+/- 5%
Диск крепления	SAE 1# / 14"
Класс защиты	IP 22
Класс изоляции	H
Количество выводов	12
Количество полюсов	4
Коэффициент мощности (cos φ)	0,8
КПД	93,00%
Максимальная скорость	2250 об/мин
Напряжение	230 / 400 В
Нестабильность выходного напряжения в переходном режиме	+/- 1%
Нестабильность выходного напряжения в установившемся режиме	+/- 0,5%
Номинальная сила тока	360 А
Обмотка	2/3
Постоянная мощность	250 кВА / 200 кВт
Регулировка напряжения	автоматическая
Род тока	переменный, трехфазный
Система возбуждения	самовозбуждение
Тип	синхронный, бесщеточный, одноопорный
Ток короткого замыкания	300% (10 с)
Форма волны I.E.C = THF	3
Форма волны NEMA = TIF	меньше 50
Частота	50 Гц
Вес	715 кг

Шкаф управления
Автоматический выключатель	400 А
Панель управления	на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке

Двигатель	RICARDO 6R970TDI26
Постоянная мощность	235 кВт
Резервная мощность	259 кВт
Расход топлива двигателя при 100% нагрузке	70,1 л/ч
Расход топлива двигателя при 75% нагрузке	54,4 л/ч
Расход топлива двигателя при 50% нагрузке	36,3 л/ч
Аккумуляторная батарея	2 х 12 В / 120 А*ч
Водяной насос	центробежного типа с ременным приводом
Давление масла в системе	3,0 - 6,5 бар
Диаметр поршня	127 мм
Дизельное топливо	ГОСТ 305-82
Емкость масляной системы	30 л
Емкость системы охлаждения	39 л
Количество и расположение цилиндров	6 цилиндров, рядное, вертикальное
Корпус двигателя и генератора	32 кВт/ч
Коэффициент сжатия	17:01
Максимальная температура в топливопроводе	55 ØС
Максимальная температура масла	105 ØС
Максимальная температура охлаждающей жидкости	105 С
Максимальное давление в топливопроводе	1,8 бар
Максимальное противодавление выхлопных газов	6 кПа
Максимальное сопротивление воздушного фильтра	6,2 кПа
Максимальное статическое сопротивление воздушному потоку	6 кПа
Максимальный ток зарядного генератора	50 А
Минимальная площадь сечения вентиляционного отверстия для исходящего потока воздуха от радиатора	1,44 м2
Минимальная площадь сечения вентиляционного отверстия для потока входящего воздуха на питание и охлаждение двигателя	1,44 м2
Модель топливного насоса	6-секционный, плунжерный
Мощность вентилятора	7 кВт
Напряжение в системе	24 B
Общее тепловыделение ДГУ	397 кВт/ч
Объем двигателя	10,25 л
Порядок работы цилиндров	1-5-3-6-2-4
Поток выхлопных газов	51,6 м3/ч
Производительность водяного насоса	256 л/мин
Пусковое устройство	стартер, 7 кВт
Расход воздуха вентилятора на охлаждение радиатора	320 м3/мин
Расход воздуха на питание двигателя	20,5 м3/мин
Регулировка частоты вращения	механическая
Рекомендуемый тип масла	SAE 15W40 / 10W30
Система газовыхлопа	228 кВт/ч
Система охлаждения	137 кВт/ч
Система смазки	комбинированная под давлением и разбрызгиванием
Скорость поршня	6,75 м/c
Среднее эффективное давление, BMEP	1,83 МПа
Температура выхлопных газов	650 С
Тип воздушного фильтра	фильтроэлемент
Тип глушителя	промышленный - 9 dB
Тип масляного насоса	шестеренчатого типа, с приводомотраспредвала
Тип масляного фильтра	полнопоточный патронный фильтр
Тип охлаждающей жидкости	ГОСТ 28084-89
Тип охлаждения	жидкостное (радиаторное), циркуляция под давлением
Тип топливного фильтра	полнопоточный со сменным картриджем
Тип	турбонаддув
Точность регулировки частоты вращения	+/- 5%
Удельный расход масла на угар	1,63 г/кВт*ч
Удельный расход топлива	215 г/кВт*ч
Ход поршня	135 мм
Частота вращения	1500 об/мин
Сухой вес	880 кг
