Дизельный генератор (ДГУ) Арктика АД-20С-Т400-2РНМ28-AR с АВР в контейнере

Общие характеристики
Производитель	Арктика
Постоянная мощность, кВА	25
Постоянная мощность, кВт	20
Резервная мощность, кВА	28
Резервная мощность, кВт	22
Двигатель	Isuzu
Модель двигателя	JE493DB
Синхронный генератор	АРКТИКА
Модель синхронного генератора	Z184F
Исполнение	В контейнере
Количество фаз	Трёхфазный (400В)
Степень автоматизации	2-я (С АВР)
Уровень шума	50 дБ
Контроллер	HGM6120
Автономность	мин. 8 часов
Напряжение 1-фаза, В	230
Напряжение 3-фазы, В	400
Топливный бак, л	62
Частота, Гц	50
Вес, кг	1952
Гарантия	1 год
Длина, мм	2550
Ширина, мм	1540
Высота, мм	2250

Синхронный генератор	АРКТИКА Z184F
Резервная мощность	30 кВА / 24 кВт
Диапазон регулировки напряжения	+/- 5%
Диск крепления	SAE 3# / 11,5"
Класс защиты	IP 22
Класс изоляции	H
Количество выводов	12
Количество полюсов	4
Коэффициент мощности (cos φ)	0,8
КПД	84,20%
Максимальная скорость	2250 об/мин
Напряжение	230 / 400 В
Нестабильность выходного напряжения в переходном режиме	+/- 1%
Нестабильность выходного напряжения в установившемся режиме	+/- 0,5%
Номинальная сила тока	36 А
Обмотка	2/3
Постоянная мощность	27 кВА / 22 кВт
Регулировка напряжения	автоматическая
Род тока	переменный, трехфазный
Система возбуждения	самовозбуждение
Тип	синхронный, бесщеточный, одноопорный
Ток короткого замыкания	300% (10 с)
Форма волны I.E.C = THF	3
Форма волны NEMA = TIF	меньше 50
Частота	50 Гц
Вес	145 кг

Шкаф управления
Автоматический выключатель	50 А
Панель управления	на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке

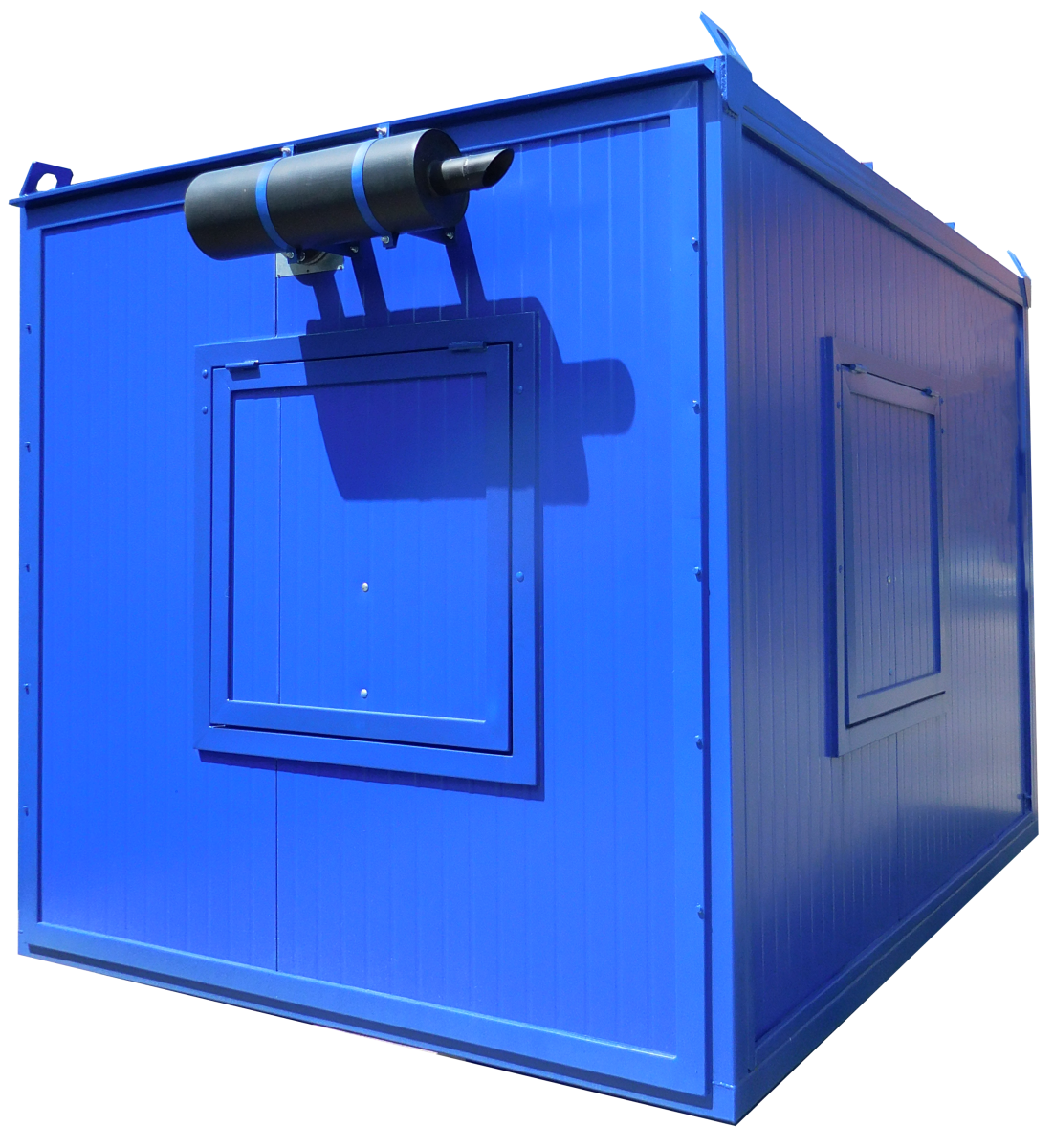

Контейнер
Габариты	3050 х 2040 х 2250 мм
Назначение	Полная защита от неблагоприятных факторов окружающей среды, защита от несанкционированного доступа, высокий уровень шумозащиты
Цвет	RAL 8017 или любой другой по запросу
Вес	1600 кг

Двигатель	Isuzu JE493DB
Постоянная мощность	24 кВт
Резервная мощность	27 кВт
Расход топлива двигателя при 100% нагрузке	6,7
Габариты	856 Ø 610 Ø 810 мм
Давление масла в системе	0,1 - 0,5 МПа
Диаметр поршня	93 мм
Емкость масляной системы	5,6 л
Зарядный генератор	14В, 50А
Количество и расположение цилиндров	4 цилиндра, рядное, вертикальное
Коэффициент сжатия	18,2:1
Объем двигателя	2,771 л
Порядок работы цилиндров	1-3-4-2
Пусковое устройство	стартер 12В, 2,8 кВт
Рабочая температура масла	Ø 110 ØС
Регулировка частоты вращения	механическая
Система смазки	комбинированная под давлением и разбрызгиванием
Температура выхлопных газов	500 С
Температура охлаждающей жидкости	85 ± 10ØС
Тип	атмосферный дизельный, 4-х тактный, 1500 об/мин, водяного охлаждения, рядный, с мокрыми гильзами, прямым впрыском
Точность регулировки частоты вращения	± 5%
Удельный расход топлива	Ø 230 г/кВт*ч
Ход поршня	102 мм
Холостой ход	850 об/мин
Сухой вес	230 кг
