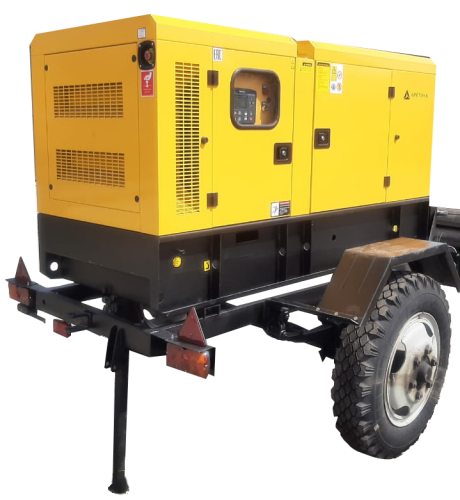

Дизельный генератор (ДГУ) Арктика ЭД-100-Т400-2РКМ6-AR с АВР на шасси

Дизельный генератор (ДГУ) Арктика ЭД-100-Т400-2РКМ6-AR с АВР на шасси

Общие характеристики
Производитель	Арктика
Постоянная мощность, кВА	125
Постоянная мощность, кВт	100
Резервная мощность, кВА	138
Резервная мощность, кВт	110
Двигатель	DEUTZ
Модель двигателя	ВF4M 1013FС
Синхронный генератор	АРКТИКА
Модель синхронного генератора	Z274D
Исполнение	Передвижное
Количество фаз	Трёхфазный (400В)
Степень автоматизации	2-я (С АВР)
Контроллер	LOVATO RGK800
Автономность	мин. 8 часов
Напряжение 1-фаза, В	230
Напряжение 3-фазы, В	400
Топливный бак, л	120
Частота, Гц	50
Вес, кг	2200
Гарантия	12 мес
Длина, мм	4211
Ширина, мм	1960
Высота, мм	2690

Синхронный генератор	АРКТИКА Z274D
Резервная мощность	137,5 кВА / 110 кВт
Диапазон регулировки напряжения	+/- 5%
Диск крепления	SAE 3# / 11,5"
Класс защиты	IP 22
Класс изоляции	H
Количество выводов	12
Количество полюсов	4
Коэффициент мощности (cos φ)	0,8
КПД	90,60%
Максимальная скорость	2250 об/мин
Напряжение	230 / 400 В
Нестабильность выходного напряжения в переходном режиме	+/- 1%
Нестабильность выходного напряжения в установившемся режиме	+/- 0,5%
Номинальная сила тока	180 А
Обмотка	2/3
Постоянная мощность	125 кВА / 100 кВт
Регулировка напряжения	автоматическая
Род тока	переменный, трехфазный
Система возбуждения	самовозбуждение
Тип	синхронный, бесщеточный, одноопорный
Ток короткого замыкания	300% (10 с)
Форма волны I.E.C = THF	3
Форма волны NEMA = TIF	меньше 50
Частота	50 Гц
Вес	430 кг

Двигатель	DEUTZ ВF4M 1013FС
Расход топлива двигателя при 100% нагрузке	29,4 л/ч
Расход топлива двигателя при 75% нагрузке	21,3 л/ч
Расход топлива двигателя при 50% нагрузке	14,3 л/ч
Аккумуляторная батарея	12/9 А*ч
Водяной насос	центробежного типа с ременным приводом
Давление масла в системе	3.0-6.5 бар
Диаметр поршня	108 мм
Дизельное топливо	ГОСТ 305-82
Емкость масляной системы	11 л
Емкость системы охлаждения	19,7 л
Количество и расположение цилиндров	4 цилиндра, вертикальное рядное
Корпус двигателя и генератора	15 кВт/ч
Коэффициент сжатия	17,5
Максимальная температура в топливопроводе	55 ØС
Максимальная температура масла	130 ØС
Максимальная температура охлаждающей жидкости	103 С
Максимальное давление в топливопроводе	1,8 бар
Максимальное противодавление выхлопных газов	3 кПа
Максимальное сопротивление воздушного фильтра	5 кПа
Максимальное статическое сопротивление воздушному потоку	4,3 кПа
Максимальный ток зарядного генератора	55 А
Минимальная площадь сечения вентиляционного отверстия для исходящего потока воздуха от радиатора	1 м2
Минимальная площадь сечения вентиляционного отверстия для потока входящего воздуха на питание и охлаждение двигателя	1 м2
Модель топливного насоса	Bosch, рядный
Мощность вентилятора	2,5 кВт
Напряжение в системе	12 В
Общее тепловыделение ДГУ	190 кВт/ч
Объем двигателя	4,764 л
Порядок работы цилиндров	1-4-3-2
Поток выхлопных газов	23 м3/ч
Предельная мощность (LTP)	129 кВт
Производительность водяного насоса	245 л/мин
Пусковое устройство	электростартер 3 кВт
Расход воздуха вентилятора на охлаждение радиатора	150 м3/ч
Расход воздуха на питание двигателя	8,2 м3/мин
Регулировка частоты вращения	электронная
Рекомендуемый тип масла	SAE 15W-40/ 10W-30
Система газовыхлопа	108 кВт/ч
Система охлаждения	67 кВт/ч
Система смазки	принудительная под давлением
Скорость поршня	6,5 м/c
Среднее эффективное давление BMEP	1,95 МПа
Температура выхлопных газов	560 С
Тип воздушного фильтра	фильтроэлемент
Тип глушителя	Промышленный - 9 dB
Тип масляного насоса	шестеренчатого типа, с приводомотраспредвала
Тип масляного фильтра	полнопоточный патронный фильтр
Тип охлаждающей жидкости	ГОСТ 28084-89
Тип охлаждения	жидкостное (радиаторное), циркуляция под давлением
Тип топливного фильтра	полнопоточный со сменным картриджем
Тип	Турбонаддув с промежуточным охлаждением
Точность регулировки частоты вращения	+/- 2,5%
Удельный расход масла на угар	0,57г/кВт*ч
Удельный расход топлива	203 г/кВт*ч
Ход поршня	130 мм
Частота вращения	1500 об/мин
Сухой вес	455 кг

Шкаф управления
Панель управления	Большой выбор функций для удовлетворения любых условий эксплуатации.
