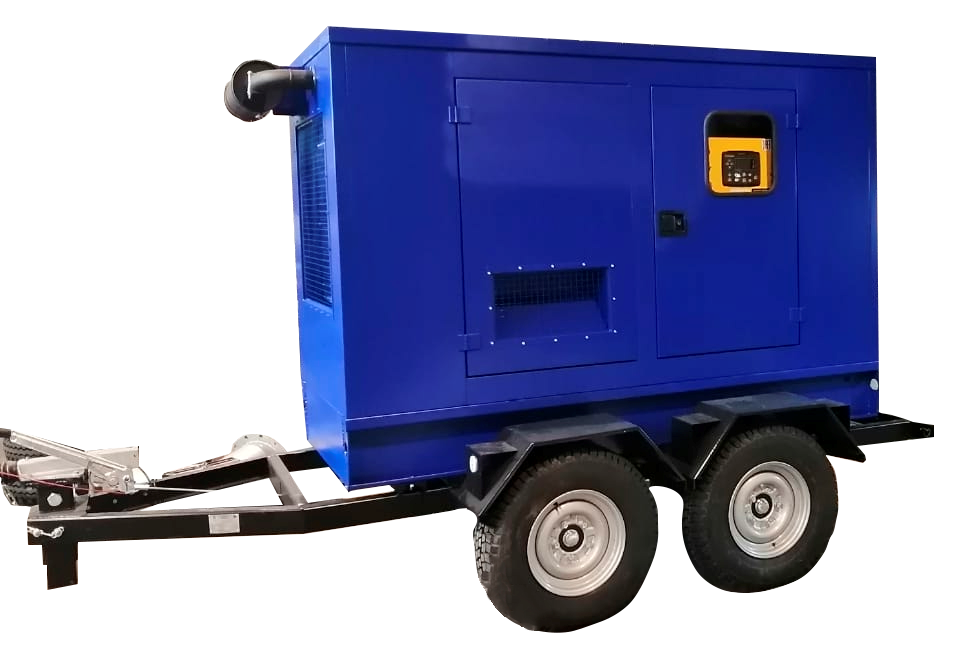

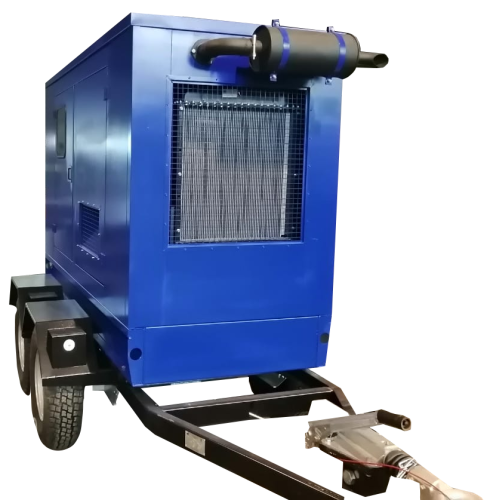

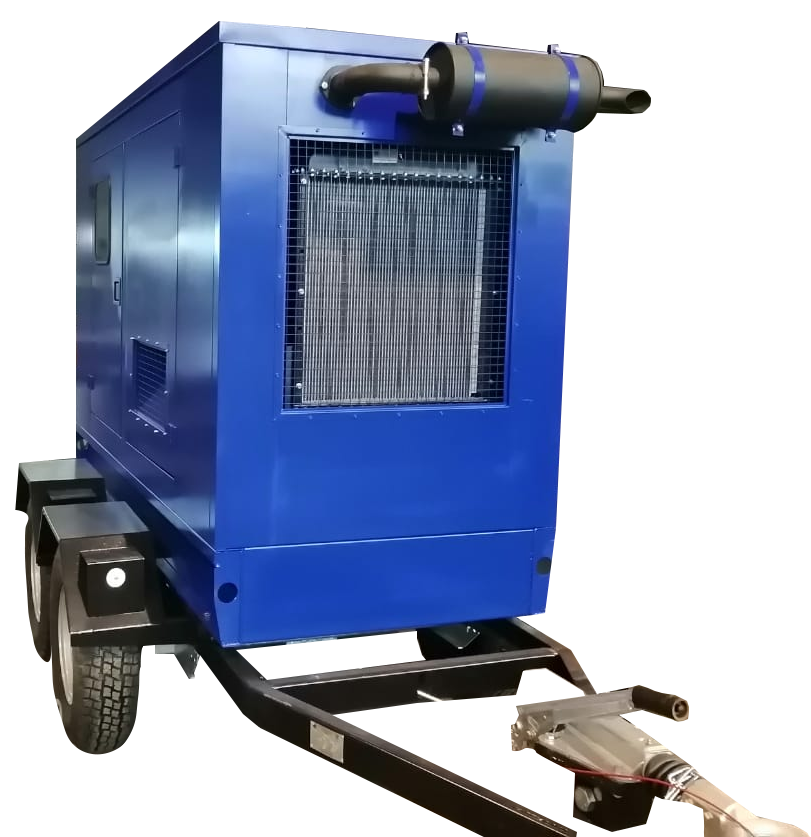

Дизельный генератор (ДГУ) Арктика ЭД-160-Т400-1РКМ6C-AR на шасси

Дизельный генератор (ДГУ) Арктика ЭД-160-Т400-1РКМ6C-AR на шасси

Общие характеристики
Производитель	Арктика
Постоянная мощность, кВА	200
Постоянная мощность, кВт	160
Резервная мощность, кВА	220
Резервная мощность, кВт	176
Двигатель	DEUTZ
Модель двигателя	BF6M 1013FC G3
Синхронный генератор	АРКТИКА
Модель синхронного генератора	Z274H
Исполнение	Передвижное
Количество фаз	Трёхфазный (400В)
Степень автоматизации	1-я (без АВР)
Материал капота	сталь 1,5 мм
Уровень шума	70 дБ
Контроллер	HGM6120
Автономность	мин. 8 часов
Напряжение 1-фаза, В	230
Напряжение 3-фазы, В	400
Топливный бак, л	500
Частота, Гц	50
Вес, кг	1133
Гарантия	1 год
Длина, мм	5300
Ширина, мм	2050
Высота, мм	3360

Синхронный генератор	АРКТИКА Z274H
Резервная мощность	220 кВА / 176 кВт
Диапазон регулировки напряжения	+/- 5%
Диск крепления	SAE 1# / 14"
Класс защиты	IP 22
Класс изоляции	H
Количество выводов	12
Количество полюсов	4
Коэффициент мощности (cos φ)	0,8
КПД	93,30%
Максимальная скорость	2250 об/мин
Напряжение	230 / 400 В
Нестабильность выходного напряжения в переходном режиме	+/- 1%
Нестабильность выходного напряжения в установившемся режиме	+/- 0,5%
Номинальная сила тока	288 А
Обмотка	2/3
Постоянная мощность	200 кВА / 160 кВт
Регулировка напряжения	автоматическая
Род тока	переменный, трехфазный
Система возбуждения	самовозбуждение
Тип	синхронный, бесщеточный, одноопорный
Ток короткого замыкания	300% (10 с)
Форма волны I.E.C = THF	3
Форма волны NEMA = TIF	меньше 50
Частота	50 Гц
Вес	635 кг

Шкаф управления
Автоматический выключатель	400 А
Панель управления	на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке

Двигатель	DEUTZ BF6M 1013FC G3
Расход топлива двигателя при 100% нагрузке	45,6 л/ч (208 г/кВт*ч)
Расход топлива двигателя при 75% нагрузке	33,6 л/ч (206 г/кВт*ч)
Расход топлива двигателя при 50% нагрузке	22,6 л/ч (208 г/кВт*ч)
25%	11,9 л/ч (227 г/кВт*ч)
Аккумуляторная батарея	2 х 100 А*ч
Выходная электрическая мощность	220 кВА
Диаметр поршня	108 мм
Емкость масляной системы	31 л
Емкость системы охлаждения	37,2 л
Звуковое давление при полной нагрузке на расстоянии 1 м	95,6 дБА
Количество и расположение цилиндров	6 цилиндров, вертикальное рядное
Коэффициент сжатия	19:01
Макс. высота всасывания топливного насоса	1 м
Макс. противодавление выхлопным газам	30 мбар
Макс. температура охлаждающей жидкости (предупреждение / отключение)	97 ØС / 103 ØС
Максимальная температура масла в картере	130 ØС
Минимальное давление масла в системе	2,7 бар
Минимальное давление теплоносителя перед помпой	0,15 бар
Момент инерции	2,6 кг*м2
Мощность вентилятора	7,2 кВт
Мощность стартера	6 кВт
Напряжение	24 В
Объем двигателя	7,15 л
Поток воздуха на охлаждение	11520 м3/час
Поток воздуха на питание	746 мØ/час
Поток выхлопных газов	2112 м3/час
Предельная мощность (LTP)	183 кВт
Производительность помпы	10,9 мØ/час
Рабочий диапазон термостата	83 ØС - 98 ØС
Регулировка частоты вращения	механическая
Скорость поршня	6,50 м/c
Среднее эффективное давление BMEP	22,5 МПа
Температура выхлопных газов	530 С
Тип подачи воздуха	турбонаддув
Тип	жидкостное(радиаторное), циркуляция под давлением
Ток зарядного генератора	35 А
Точность регулировки частоты вращения	± 4-6%
Удельный расход масла на угар	0,15%
Ход поршня	130 мм
Частота вращения	1500 об/мин
Число зубьев коронной шестерни маховика	129
Сухой вес	728 кг
