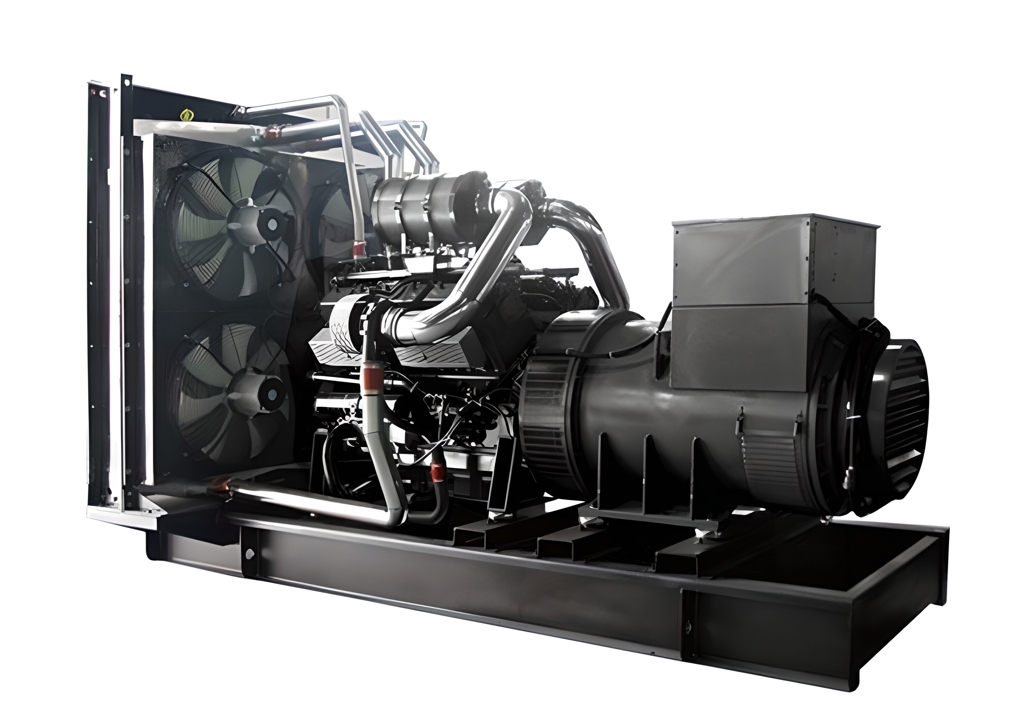

Дизельный генератор (ДГУ) Арктика АД-400С-Т400-2РМ11-AR с АВР

Дизельный генератор (ДГУ) Арктика АД-400С-Т400-2РМ11-AR с АВР

Общие характеристики
Производитель	Арктика
Постоянная мощность, кВА	500
Постоянная мощность, кВт	400
Резервная мощность, кВА	550
Резервная мощность, кВт	440
Двигатель	SHANGYAN
Модель двигателя	SYG258TAD51
Синхронный генератор	АРКТИКА
Модель синхронного генератора	ZC5D
Исполнение	Открытое на раме
Количество фаз	Трёхфазный (400В)
Степень автоматизации	2-я (С АВР)
Назначение	Резервная работа (8/7)
Контроллер	HGM6120
Автономность	мин. 8 часов
Напряжение 1-фаза, В	230
Напряжение 3-фазы, В	400
Топливный бак, л	1000
Частота, Гц	50
Вес, кг	4647
Гарантия	1 год
Длина, мм	4100
Ширина, мм	1500
Высота, мм	2300

Синхронный генератор	АРКТИКА ZC5D
Резервная мощность	550 кВА / 440 кВт
Диапазон регулировки напряжения	+/- 5%
Диск крепления	SAE 0# / 18"
Класс защиты	IP 22
Класс изоляции	H
Количество выводов	12
Количество полюсов	4
Коэффициент мощности (cos φ)	0,8
КПД	94,40%
Максимальная скорость	2250 об/мин
Напряжение	230 / 400 В
Нестабильность выходного напряжения в переходном режиме	+/- 1%
Нестабильность выходного напряжения в установившемся режиме	+/- 0,5%
Номинальная сила тока	720 А
Обмотка	2/3
Постоянная мощность	500 кВА / 400 кВт
Регулировка напряжения	автоматическая
Род тока	переменный, трехфазный
Система возбуждения	самовозбуждение
Тип	синхронный, бесщеточный, одноопорный
Ток короткого замыкания	300% (10 с)
Форма волны I.E.C = THF	3
Форма волны NEMA = TIF	меньше 50
Частота	50 Гц
Вес	1395 кг

Шкаф управления
Автоматический выключатель	800 А
Панель управления	на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке

Двигатель	SHANGYAN SYG258TAD51
Постоянная мощность	460 кВт
Резервная мощность	506 кВт
Расход топлива двигателя при 100% нагрузке	115 л/ч
Расход топлива двигателя при 75% нагрузке	94 л/ч
Расход топлива двигателя при 50% нагрузке	68 л/ч
Аккумуляторная батарея	2x12 / 190 А*ч
Водяной насос	центробежного типа с ременным приводом
Давление масла в системе	3.0-6.5 бар
Диаметр поршня	135 мм
Дизельное топливо	ГОСТ 305-82
Емкость масляной системы	65 л
Емкость системы охлаждения	100 л
Количество и расположение цилиндров	12 цилиндров, V-образное
Корпус двигателя и генератора	61 кВт
Коэффициент сжатия	15,5:1
Максимальная температура в топливопроводе	55 ØС
Максимальная температура масла	100 ØС
Максимальная температура охлаждающей жидкости	95 С
Максимальное давление в топливопроводе	1,8 бар
Максимальное противодавление выхлопных газов	8 кПа
Максимальное сопротивление воздушного фильтра	6,2 кПа
Максимальное статическое сопротивление воздушному потоку	6 кПа
Максимальный ток зарядного генератора	50 А
Минимальная площадь сечения вентиляционного отверстия для исходящего потока воздуха от радиатора	2,25 м2
Минимальная площадь сечения вентиляционного отверстия для потока входящего воздуха на питание и охлаждение двигателя	2,25 м2
Модель топливного насоса	12-ти секционный, плунжерный
Мощность вентилятора	15 кВт
Напряжение в системе	24 В
Общее тепловыделение ДГУ	751 кВт
Объем двигателя	25,8 л
Порядок работы цилиндров	1-12-5-8-3-10-6-7-2-11-4-9
Поток выхлопных газов	108 м3/мин
Производительность водяного насоса	650 л/мин
Пусковое устройство	стартер, 11 кВт
Расход воздуха вентилятора на охлаждение радиатора	1000 м3/мин
Расход воздуха на питание двигателя	50 м3/мин
Регулировка частоты вращения	электронная
Рекомендуемый тип масла	SAE 15W40 / 10W30
Система газовыхлопа	437 кВт
Система охлаждения	253 кВт
Система смазки	комбинированная под давлением и разбрызгиванием
Скорость поршня	7,9 м/c
Среднее эффективное давление, BMEP	1,42 МПа
Температура выхлопных газов	650 С
Тип воздушного фильтра	фильтроэлемент
Тип глушителя	промышленный
Тип масляного насоса	шестеренчатого типа, с приводомотраспредвала
Тип масляного фильтра	полнопоточный патронный фильтр
Тип охлаждающей жидкости	ГОСТ 28084-89
Тип охлаждения	жидкостное (радиаторное), циркуляция под давлением
Тип топливного фильтра	полнопоточный со сменным картриджем
Тип	турбонаддув с промежуточным охлаждением
Точность регулировки частоты вращения	+/- 5,00%
Удельный расход масла на угар	0,4 г/кВт*ч
Удельный расход топлива	210 г/кВт*ч
Ход поршня	158 мм
Частота вращения	1500 об/мин
Сухой вес	2500 кг
