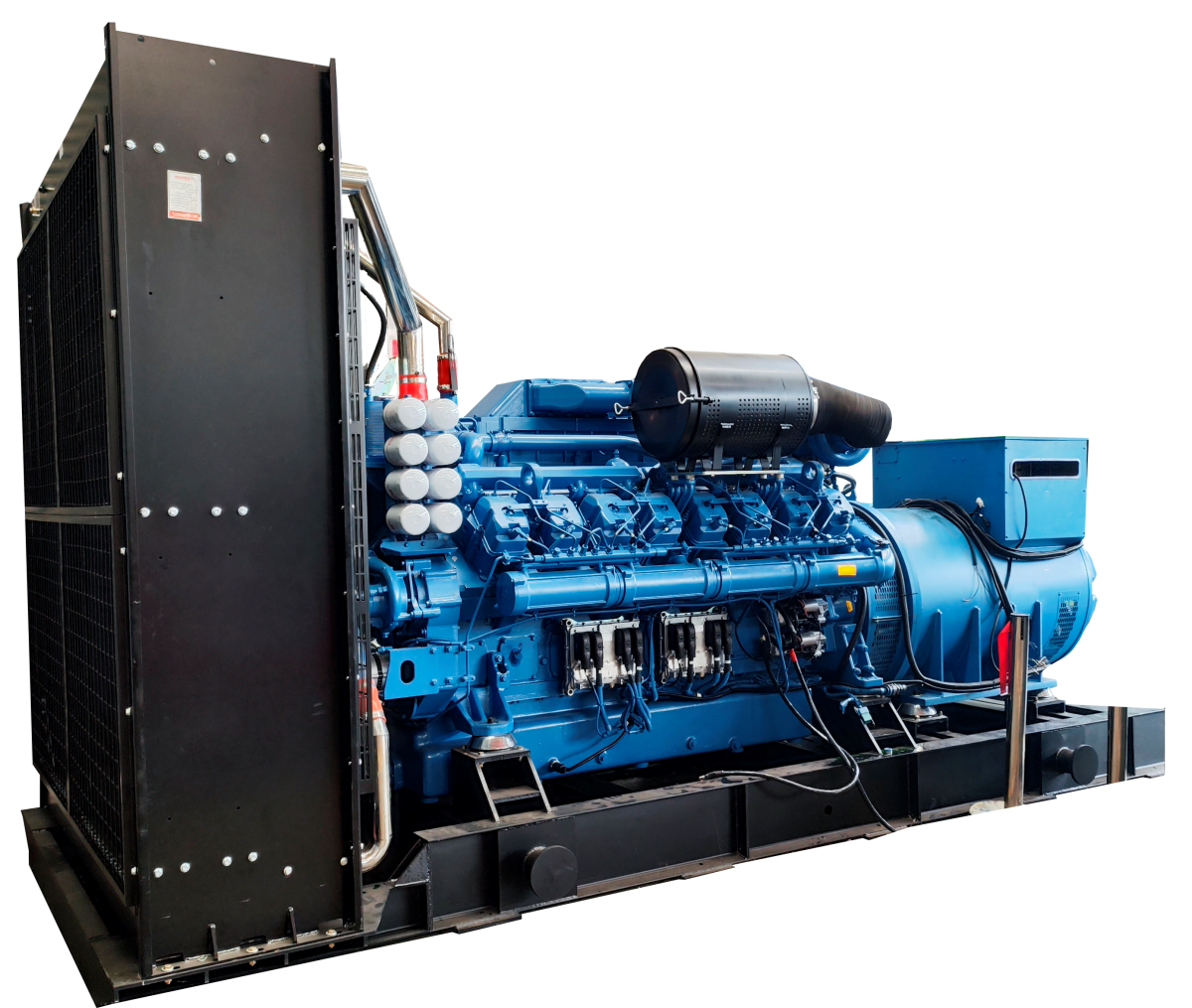

Дизельный генератор (ДГУ) Арктика АД-520С-Т400-2РМ9-AV с АВР

Дизельный генератор (ДГУ) Арктика АД-520С-Т400-2РМ9-AV с АВР

Общие характеристики
Производитель	Арктика
Постоянная мощность, кВА	650
Постоянная мощность, кВт	520
Резервная мощность, кВА	715
Резервная мощность, кВт	572
Двигатель	Baudouin
Модель двигателя	6M33G715/5e2
Синхронный генератор	EVOTEC
Модель синхронного генератора	TCU368E
Исполнение	Открытое на раме
Количество фаз	Трёхфазный (400В)
Степень автоматизации	2-я (С АВР)
Максимальная температура окружающей среды	60 ØС
Контроллер	LOVATO RGK800
Автономность	мин. 8 часов
Напряжение 1-фаза, В	230
Напряжение 3-фазы, В	400
Топливный бак, л	1300
Частота, Гц	50
Вес, кг	5810
Гарантия	24 месяца
Длина, мм	3460
Ширина, мм	1520
Высота, мм	2210

Синхронный генератор	EVOTEC TCU368E
Резервная мощность	750 кВА / 600 кВт
Высотность	макс. 1000 м
Диапазон регулировки напряжения	± 0,5%
Класс защиты	IP 22
Класс изоляции	H
КПД	95,70%
Максимально допустимая скорость вращения	2250 об/мин
Метод охлаждения	IC01
Направление вращения	против часовой стрелки
Напряжение	230 / 400 В
Описание	cинхронный, бесщеточный, одноопорный, 50 Гц, фактор мощности COS Ф=0,8, 4-х полюсный, с самовозбуждением
Постоянная мощность	675 кВА / 540 кВт
Регулировка напряжения	автоматическая, ETC-1
Ток короткого замыкания	300%
Форма волны: THF	<2%
Форма волны: TIF	<50
Шаг обмотки	02.мар
Вес	1361 кг

Двигатель	Baudouin 6M33G715/5e2
Постоянная мощность	460 кВт
Номинальная мощность	575 кВт
Расход топлива двигателя при 100% нагрузке	134.7 л/ч
Расход топлива двигателя при 75% нагрузке	108.5 л/ч
Расход топлива двигателя при 50% нагрузке	76.3 л/ч
Аварийное минимальное и максимальное давление масла	200 / 1000 кПа
Габариты	2254 х 1138 х 1528 мм
Диаметр поршня	150 мм
Дизельное топливо	ГОСТ 305-82
Емкость масляной системы	60.5 л
Емкость системы охлаждения	85 л. радиатор, 42 л. двигатель
Зарядный генератор	1.54 кВт / 28 В
Количество и расположение цилиндров	6 цилиндров, рядное
Коэффициент сжатия	15:01
Максимальная мощность	633 кВт
Максимальная температура охлаждающей жидкости	95 С
Максимальное противодавление выхлопных газов	7.5 кПа
Максимальное сопротивление воздушного фильтра	Ø 3 - 6 кПа
Минимальная температура холодного запуска	-5 ØС(-10 ØС с подогревателем)
Минимальный диаметр впускного отверстия	160 мм
Напряжение в системе	24 В
Нормальное давление масла	400-650 кПа
Объем двигателя	19.6 л
Поток выхлопных газов	3256 кг/ч
Пусковое устройство	стартер 8.5 кВт / 24В
Расход воздуха	3127 кг/ч
Расход масла на угар	? 0,3%
Регулировка частоты вращения	электронная
Рекомендованный минимальный диаметр выхлопного отверстия	220 мм
Рекомендуемый тип масла	SAE 15W-40 / 10W-30
Система смазки	комбинированная под давлением и разбрызгиванием
Скорость поршня	9.25 м/c
Среднее эффективное давление BMEP	2.584 мПА
Температура выхлопных газов	700С
Тип воздушного фильтра	фильтроэлемент
Тип глушителя	Промышленный
Тип масляного насоса	шестеренчатого типа, с приводом от распредвала
Тип масляного фильтра	фильтроэлемент
Тип охлаждающей жидкости	ГОСТ 28084-89
Тип охлаждения	жидкостное (радиаторное), циркуляция под давлением
Тип	турбонаддув с интеркулером
Точность регулировки частоты вращения	+/- 3,00%
Удельный расход топлива	198.4 г/кВт*ч
Ход поршня	185 мм
Частота вращения	1500 об/мин
Эффективность воздушного фильтра	? 99,5%
Сухой вес	2090кг

Шкаф управления
Панель управления	Большой выбор функций для удовлетворения любых условий эксплуатации.
