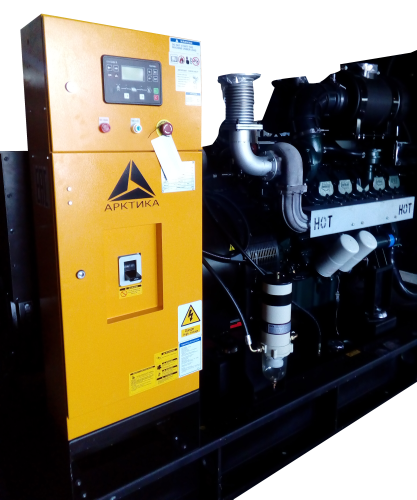

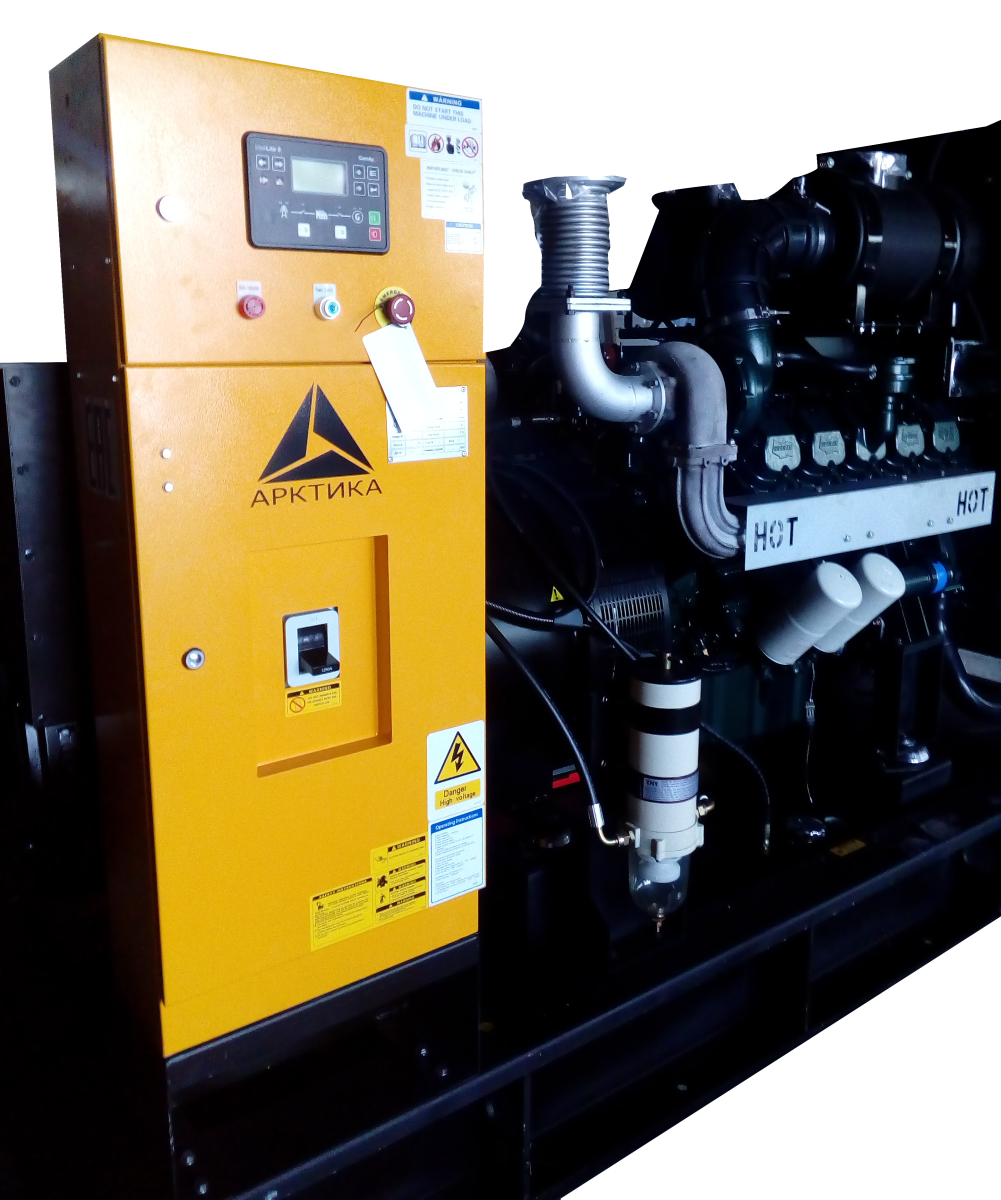

Дизельный генератор (ДГУ) Арктика АД-550С-Т400-1РМ17-AR

Дизельный генератор (ДГУ) Арктика АД-550С-Т400-1РМ17-AR

Общие характеристики
Производитель	Арктика
Постоянная мощность, кВА	690
Постоянная мощность, кВт	550
Резервная мощность, кВА	750
Резервная мощность, кВт	600
Двигатель	Hyundai / Doosan
Модель двигателя	Р222LB
Синхронный генератор	АРКТИКА
Модель синхронного генератора	ZC5F
Исполнение	Открытое на раме
Количество фаз	Трёхфазный (400В)
Степень автоматизации	1-я (без АВР)
Назначение	Постоянная работа (24/7)
Контроллер	HGM6120
Автономность	мин. 8 часов
Напряжение 1-фаза, В	230
Напряжение 3-фазы, В	400
Топливный бак, л	1000
Частота, Гц	50
Вес, кг	4190
Гарантия	12 мес.
Длина, мм	3500
Ширина, мм	1550
Высота, мм	2300

Синхронный генератор	АРКТИКА ZC5F
Резервная мощность	756 кВА / 605 кВт
Диапазон регулировки напряжения	+/- 5%
Диск крепления	SAE 0# / 18"
Класс защиты	IP 22
Класс изоляции	H
Количество выводов	12
Количество полюсов	4
Коэффициент мощности (cos φ)	0,8
КПД	94,90%
Максимальная скорость	2250 об/мин
Напряжение	230 / 400 В
Нестабильность выходного напряжения в переходном режиме	+/- 1%
Нестабильность выходного напряжения в установившемся режиме	+/- 0,5%
Номинальная сила тока	990 А
Обмотка	2/3
Постоянная мощность	687,5 кВА / 550 кВт
Регулировка напряжения	автоматическая
Род тока	переменный, трехфазный
Система возбуждения	самовозбуждение
Тип	синхронный, бесщеточный, одноопорный
Ток короткого замыкания	300% (10 с)
Форма волны I.E.C = THF	3
Форма волны NEMA = TIF	меньше 50
Частота	50 Гц
Вес	1695 кг

Шкаф управления
Автоматический выключатель	1250 А
Панель управления	на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке

Двигатель	Hyundai / Doosan Р222LB
Постоянная мощность	604 кВт
Резервная мощность	664 кВт
Расход топлива двигателя при 100% нагрузке	147,1 л/ч
Расход топлива двигателя при 75% нагрузке	109,2 л/ч
Расход топлива двигателя при 50% нагрузке	73,0 л/ч
Аккумуляторная батарея	2 х 12 B / 190 А*Ч
Водяной насос	центробежного типа с ременным приводом
Давление масла в системе	3,0 - 6,5 бар
Диаметр поршня	128 мм
Дизельное топливо	ГОСТ 305-82
Емкость масляной системы	40 л
Емкость системы охлаждения	114 л
Емкость топливного бака	1000 л
Количество и расположение цилиндров	12 цилиндров, V-образное
Корпус двигателя и генератора	79 кВт/ч
Коэффициент сжатия	15:01
Максимальная температура в топливопроводе	55 ØС
Максимальная температура масла	120 ØС
Максимальная температура охлаждающей жидкости	103 С
Максимальное давление в топливопроводе	1,8 бар
Максимальное противодавление выхлопных газов	600 мм вод. ст.
Максимальное сопротивление воздушного фильтра	6,2 кПа
Максимальное статическое сопротивление воздушному потоку	635 мм вод. ст.
Максимальный ток зарядного генератора	45 А
Минимальная площадь сечения вентиляционного отверстия для исходящего потока воздуха от радиатора	2,25 м2
Минимальная площадь сечения вентиляционного отверстия для потока входящего воздуха на питание и охлаждение двигателя	2,25 м2
Модель топливного насоса	Bosch, многорядный
Мощность вентилятора	24 кВт
Напряжение в системе	24 В
Общее тепловыделение ДГУ	979 кВт/ч
Объем двигателя	21,927 л
Порядок работы цилиндров	1-12-5-8-3-10-6-7-2-11-4-9
Поток выхлопных газов	119,9 м3/ч
Производительность водяного насоса	650 л/мин
Пусковое устройство	стартер, 7 кВт
Расход воздуха вентилятора на охлаждение радиатора	700 м3/ч
Расход воздуха на питание двигателя	40,3 м3/мин
Регулировка частоты вращения	электронная
Рекомендуемый тип масла	SAE 15W40 / 10W30
Система газовыхлопа	570 кВт/ч
Система охлаждения	330 кВт/ч
Система смазки	под давлением и разбрызгиванием
Скорость поршня	7,1 м/c
Среднее эффективное давление BMEP	2,19 МПа
Температура выхлопных газов	635 С
Тип воздушного фильтра	фильтроэлемент
Тип глушителя	Промышленный - 9 dB
Тип масляного насоса	шестеренчатого типа, с приводомотраспредвала
Тип масляного фильтра	полнопоточный патронный фильтр
Тип охлаждающей жидкости	ГОСТ 28084-89
Тип охлаждения	жидкостное (радиаторное), циркуляция под давлением
Тип топливного фильтра	полнопоточный со сменным картриджем
Тип	Турбонаддув с промежуточным охлаждением
Точность регулировки частоты вращения	+/- 2,5%
Удельный расход масла на угар	1,05 г/кВт*ч
Удельный расход топлива	205 г/кВт*ч
Ход поршня	142 мм
Частота вращения	1500 об/мин
Сухой вес	1575 кг
