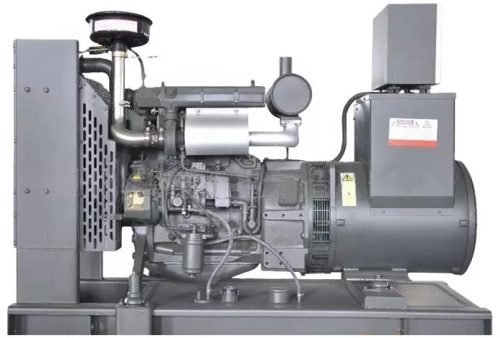

Дизельный генератор (ДГУ) Арктика АД-60С-Т400-1РМ6C-AR

Дизельный генератор (ДГУ) Арктика АД-60С-Т400-1РМ6C-AR

Общие характеристики
Производитель	Арктика
Постоянная мощность, кВА	75
Постоянная мощность, кВт	60
Резервная мощность, кВА	83
Резервная мощность, кВт	66
Двигатель	DEUTZ
Модель двигателя	BF4M 2012C G1
Синхронный генератор	АРКТИКА
Модель синхронного генератора	Z224F
Исполнение	Открытое на раме
Количество фаз	Трёхфазный (400В)
Степень автоматизации	1-я (без АВР)
Контроллер	HGM6120
Автономность	мин. 8 часов
Напряжение 1-фаза, В	230
Напряжение 3-фазы, В	400
Топливный бак, л	150
Частота, Гц	50
Вес, кг	1290
Гарантия	1 год
Длина, мм	1850
Ширина, мм	1010
Высота, мм	1810

Синхронный генератор	АРКТИКА Z224F
Резервная мощность	82,5 кВА / 66 кВт
Диапазон регулировки напряжения	+/- 5%
Диск крепления	SAE 3# / 11,5"
Класс защиты	IP 22
Класс изоляции	H
Количество выводов	12
Количество полюсов	4
Коэффициент мощности (cos φ)	0,8
КПД	90,00%
Максимальная скорость	2250 об/мин
Напряжение	230 / 400 В
Нестабильность выходного напряжения в переходном режиме	+/- 1%
Нестабильность выходного напряжения в установившемся режиме	+/- 0,5%
Номинальная сила тока	108 А
Обмотка	2/3
Постоянная мощность	75 кВА / 60 кВт
Регулировка напряжения	автоматическая
Род тока	переменный, трехфазный
Система возбуждения	самовозбуждение
Тип	синхронный, бесщеточный, одноопорный
Ток короткого замыкания	300% (10 с)
Форма волны I.E.C = THF	3
Форма волны NEMA = TIF	меньше 50
Частота	50 Гц
Вес	320 кг

Шкаф управления
Автоматический выключатель	125 А
Панель управления	на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке

Двигатель	DEUTZ BF4M 2012C G1
Расход топлива двигателя при 100% нагрузке	18,1 л/ч (217 г/кВт*ч)
Расход топлива двигателя при 75% нагрузке	13,3 л/ч (213 г/кВт*ч)
Расход топлива двигателя при 50% нагрузке	8,9 л/ч (214 г/кВт*ч)
25%	5,0 л/ч (240 г/кВт*ч)
Аккумуляторная батарея	2 х 100 А*ч
Выходная электрическая мощность	80 кВА
Диаметр поршня	101 мм
Емкость масляной системы	8,5 л
Емкость системы охлаждения	21,9 л
Звуковое давление при полной нагрузке на расстоянии 1 м	94,5 дБА
Количество и расположение цилиндров	4 цилиндров, вертикальное рядное
Коэффициент сжатия	19:01
Макс. высота всасывания топливного насоса	1 м
Макс. противодавление выхлопным газам	30 мбар
Макс. температура охлаждающей жидкости (предупреждение / отключение)	97 ØС / 103 ØС
Максимальная температура масла в картере	128 ØС
Минимальное давление масла в системе	1,5 бар
Минимальное давление теплоносителя перед помпой	0,15 бар
Момент инерции	1,2 кг*м2
Мощность вентилятора	4,9 кВт
Мощность стартера	3 кВт
Напряжение	24 В
Объем двигателя	4,04 л
Поток воздуха на охлаждение	5400 м3/час
Поток воздуха на питание	267,4 мØ/час
Поток выхлопных газов	829 м3/час
Предельная мощность (LTP)	64 кВт
Производительность помпы	7,2 мØ/час
Рабочий диапазон термостата	83 ØС - 98 ØС
Регулировка частоты вращения	механическая
Скорость поршня	6,30 м/c
Среднее эффективное давление BMEP	14,8 МПа
Температура выхлопных газов	600 С
Тип подачи воздуха	турбонаддув
Тип	жидкостное(радиаторное), циркуляция под давлением
Ток зарядного генератора	35 А
Точность регулировки частоты вращения	± 4-6%
Удельный расход масла на угар	0,15%
Ход поршня	126 мм
Частота вращения	1500 об/мин
Число зубьев коронной шестерни маховика	129
Сухой вес	405 кг
