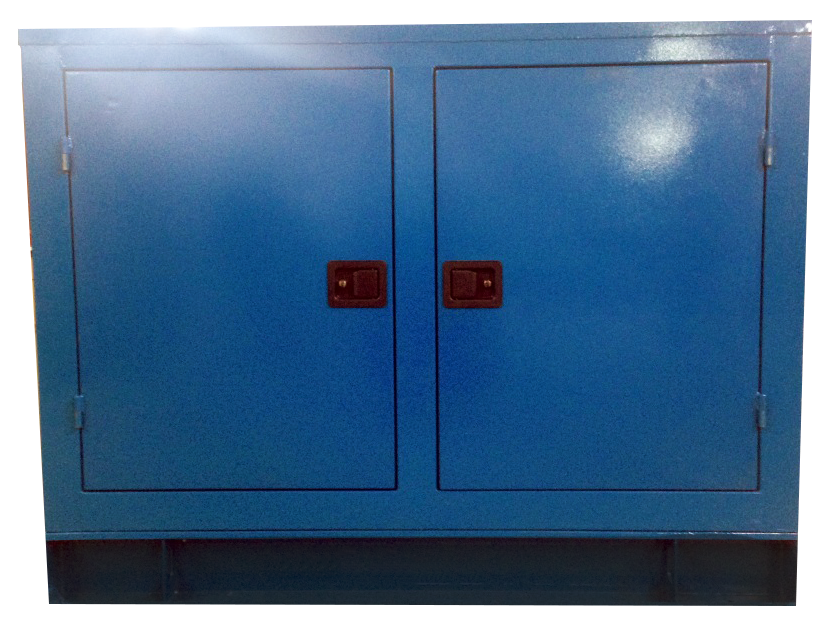

Дизельный генератор (ДГУ) Арктика АД-60С-Т400-2РПМ1-AR с АВР под капотом

Дизельный генератор (ДГУ) Арктика АД-60С-Т400-2РПМ1-AR с АВР под капотом

Общие характеристики
Производитель	Арктика
Постоянная мощность, кВА	75
Постоянная мощность, кВт	60
Резервная мощность, кВА	82,5
Резервная мощность, кВт	66
Двигатель	ММЗ
Модель двигателя	Д-246.4-106М
Синхронный генератор	АРКТИКА
Модель синхронного генератора	Z224F
Исполнение	Под капотом
Количество фаз	Трёхфазный (400В)
Степень автоматизации	2-я (С АВР)
Материал капота	сталь 1,5 мм
Уровень шума	70 дБ
Контроллер	HGM6120
Автономность	мин. 8 часов
Напряжение 1-фаза, В	230
Напряжение 3-фазы, В	400
Топливный бак, л	165
Частота, Гц	50
Вес, кг	1138
Гарантия	24 месяца
Длина, мм	2300
Ширина, мм	1050
Высота, мм	1800

Синхронный генератор	АРКТИКА Z224F
Резервная мощность	82,5 кВА / 66 кВт
Диапазон регулировки напряжения	+/- 5%
Диск крепления	SAE 3# / 11,5"
Класс защиты	IP 22
Класс изоляции	H
Количество выводов	12
Количество полюсов	4
Коэффициент мощности (cos φ)	0,8
КПД	90,00%
Максимальная скорость	2250 об/мин
Напряжение	230 / 400 В
Нестабильность выходного напряжения в переходном режиме	+/- 1%
Нестабильность выходного напряжения в установившемся режиме	+/- 0,5%
Номинальная сила тока	108 А
Обмотка	2/3
Постоянная мощность	75 кВА / 60 кВт
Регулировка напряжения	автоматическая
Род тока	переменный, трехфазный
Система возбуждения	самовозбуждение
Тип	синхронный, бесщеточный, одноопорный
Ток короткого замыкания	300% (10 с)
Форма волны I.E.C = THF	3
Форма волны NEMA = TIF	меньше 50
Частота	50 Гц
Вес	320 кг

Шкаф управления
Автоматический выключатель	125 А
Панель управления	на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке

Двигатель	ММЗ Д-246.4-106М
Постоянная мощность	62 кВт
Резервная мощность	65 кВт
Расход топлива двигателя при 100% нагрузке	12,9л/ч
Расход топлива двигателя при 75% нагрузке	9,6 л/ч
Расход топлива двигателя при 50% нагрузке	7,2 л/ч
Аккумуляторная батарея	2 x 90 А*ч
Водяной насос	центробежный с клиноременным приводом от коленчатого вала
Давление масла в системе	250-350 кПа
Диаметр поршня	110 мм
Дизельное топливо	ГОСТ 305-82
Емкость масляной системы	13 л
Емкость системы охлаждения	20 л
Емкость топливного бака	165 л
Количество и расположение цилиндров	4 цилиндров, вертикальное рядное
Корпус двигателя и генератора	10 кВт
Коэффициент сжатия	17:01
Максимальная температура в топливопроводе	56 ØС
Максимальная температура масла	110 ØС
Максимальная температура охлаждающей жидкости	95 С
Максимальное давление в топливопроводе	1,7 бар
Максимальное противодавление выхлопных газов	10 кПа
Максимальное сопротивление воздушного фильтра	6,1 кПа
Максимальное статическое сопротивление воздушному потоку	300мм вод. ст.
Максимальный ток зарядного генератора	40 А
Минимальная площадь сечения вентиляционного отверстия для исходящего потока воздуха от радиатора	1 м2
Минимальная площадь сечения вентиляционного отверстия для потока входящего воздуха на питание и охлаждение двигателя	1 м2
Модель топливного насоса	однорежимный с механическим регулятором MOTORPAL (Чехия)
Мощность вентилятора	3,7 кВт
Напряжение в системе	24 В
Общее тепловыделение ДГУ	123 кВт
Объем двигателя	4,75 л
Порядок работы цилиндров	1-3-4-2
Поток выхлопных газов	14,5 м3/мин
Производительность водяного насоса	135л/мин
Пусковое устройство	электростартер, 5,2 кВт
Расход воздуха вентилятора на охлаждение радиатора	3,5 м3/ч
Расход воздуха на питание двигателя	5,01 м3/мин
Регулировка частоты вращения	механическая
Рекомендуемый тип масла	SAE 15W40 / 10W30
Система газовыхлопа	71 кВт
Система охлаждения	42 кВт
Система смазки	комбинированная под давлением и разбрызгиванием
Скорость поршня	6 м/c
Среднее эффективное давление BMEP	12,97 кПа
Температура выхлопных газов	600-800С
Тип воздушного фильтра	воздухоочиститель с бумажными фильтрующими элементами
Тип глушителя	Промышленный
Тип масляного насоса	однорежимный с механическим регулятором MOTORPAL (Чехия)
Тип масляного фильтра	полнопоточный,с бумажным неразборным фильтр элементом
Тип охлаждающей жидкости	ГОСТ 28084-89
Тип охлаждения	жидкостное (радиаторное)
Тип топливного фильтра	топливный фильтр грубой очистки с отстойником, топливный фильтр тонкой очистки со сменным бумажным фильтрующим элементом
Тип	с турбонаддувом и охлаждением наддувочного воздуха
Точность регулировки частоты вращения	+/- 0,25%
Удельный расход масла на угар	0,9 г/кВт*ч
Удельный расход топлива	210 г/кВт*ч
Ход поршня	125 мм
Частота вращения	1500 об/мин
Сухой вес	460 кг
