Дизельный генератор (ДГУ) Азимут АД-400С-Т400-1РНМ26 в контейнере

Общие характеристики
Напряжение, В	230 / 400 В
Производитель	Азимут
Постоянная мощность, кВА	500 кВА
Постоянная мощность, кВт	400 кВт
Резервная мощность, кВА	550 кВА
Резервная мощность, кВт	440 кВт
Двигатель	Yuchai
Модель двигателя	YC6K660-D30
Синхронный генератор	AZIMUT
Модель синхронного генератора	ZC5D
Исполнение	В контейнере
Количество фаз	Трёхфазный (400В)
Степень автоматизации	1-я (без АВР)
Тип цилиндров	с мокрыми гильзами
Уровень шума	50 дБ
Контроллер	SmartGen HGM 6120CAN
Автономность	мин. 8 часов
Топливный бак, л	1000 л
Частота, Гц	50 Гц
Вес, кг	7615 кг
Гарантия	1 год
Длина, мм	6050
Ширина, мм	2440
Высота, мм	2630

Синхронный генератор	AZIMUT ZC5D
Резервная мощность	550 кВА / 440 кВт
Диапазон регулировки напряжения	+/- 5%
Диск крепления	SAE 0# / 18"
Класс защиты	IP 22
Класс изоляции	H
Количество выводов	12
Количество полюсов	4
Коэффициент мощности (cos φ)	0,8
КПД	94,4%
Максимальная скорость	2250 об/мин
Напряжение	230 / 400 В
Нестабильность выходного напряжения в переходном режиме	+/- 1%
Нестабильность выходного напряжения в установившемся режиме	+/- 0,5%
Номинальная сила тока	720 А
Обмотка	2 / 3
Постоянная мощность	500 кВА / 400 кВт
Регулировка напряжения	автоматическая
Род тока	переменный, трехфазный
Система возбуждения	самовозбуждение
Тип	синхронный, бесщеточный, одноопорный
Ток короткого замыкания	300% (10 с)
Форма волны I.E.C = THF	3
Форма волны NEMA = TIF	меньше 50
Частота	50 Гц
Вес	1395 кг

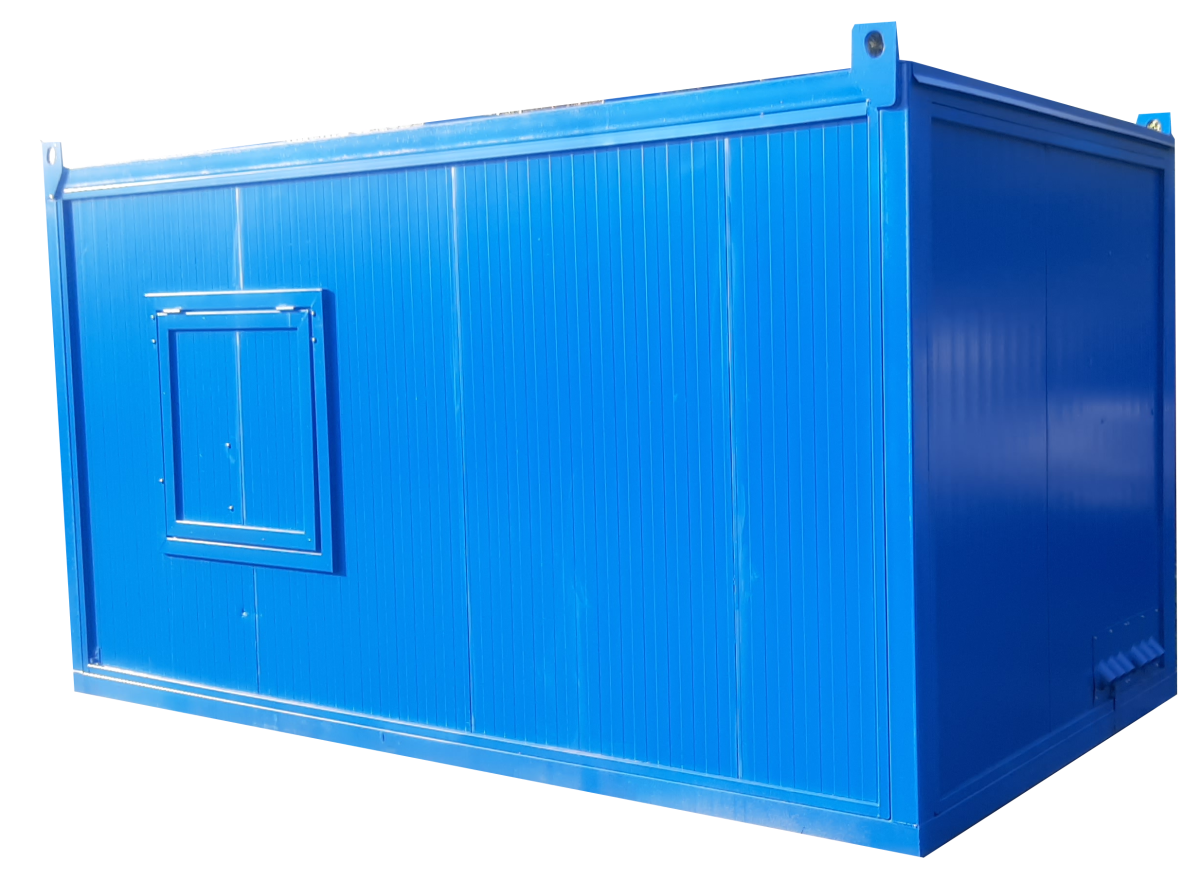

Контейнер
Назначение	Полная защита от неблагоприятных факторов окружающей среды, защита от несанкционированного доступа, высокий уровень шумозащиты

Шкаф управления
Панель управления	на базе контроллера HGM 6120CAN c жидкокристаллическим монитором на русском языке

Двигатель	Yuchai YC6K660-D30
Постоянная мощность	441 кВт
Резервная мощность	485 кВт
Расход топлива двигателя при 100% нагрузке	108,5 л/ч
Расход топлива двигателя при 75% нагрузке	81,4 л/ч
Расход топлива двигателя при 50% нагрузке	55,8 л/ч
110%	121,9 л/ч
Габариты	2240 х 1120 х 1480 мм
Диаметр поршня	165 мм
Дизельное топливо	ГОСТ 305-82
Емкость масляной системы	37 л
Количество и расположение цилиндров	6 цилиндров, рядное, вертикальное, 2 клапана на цилиндр
Коэффициент сжатия	16,5:1
Направление вращения коленчатого вала	против часовой стрелки со стороны вала
Объем двигателя	12,94 л
Описание:	дизельный, 4-х тактный, водяного охлаждения, с турбонаддувом и дополнительным охладителем, с прямым впрыском, электронным регулятором скорости вращения
Порядок работы цилиндров	1-5-3-6-2-4
Пусковое устройство	электростартер 24 В
Рекомендуемый тип масла	SAE 15W40 / 10W30
Система смазки	комбинированная под давлением и разбрызгиванием
Тип охлаждающей жидкости	ГОСТ 28084-89
Точность регулировки частоты вращения	+/- 5% (ISO 8528 G3)
Удельный расход масла на угар	0,1 г/кВт*ч
Удельный расход топлива	195 г/кВт*ч
Ход поршня	129 мм
Частота вращения	1500 об/мин
Сухой вес	двигатель 1275 кг, радиатор 225 кг
