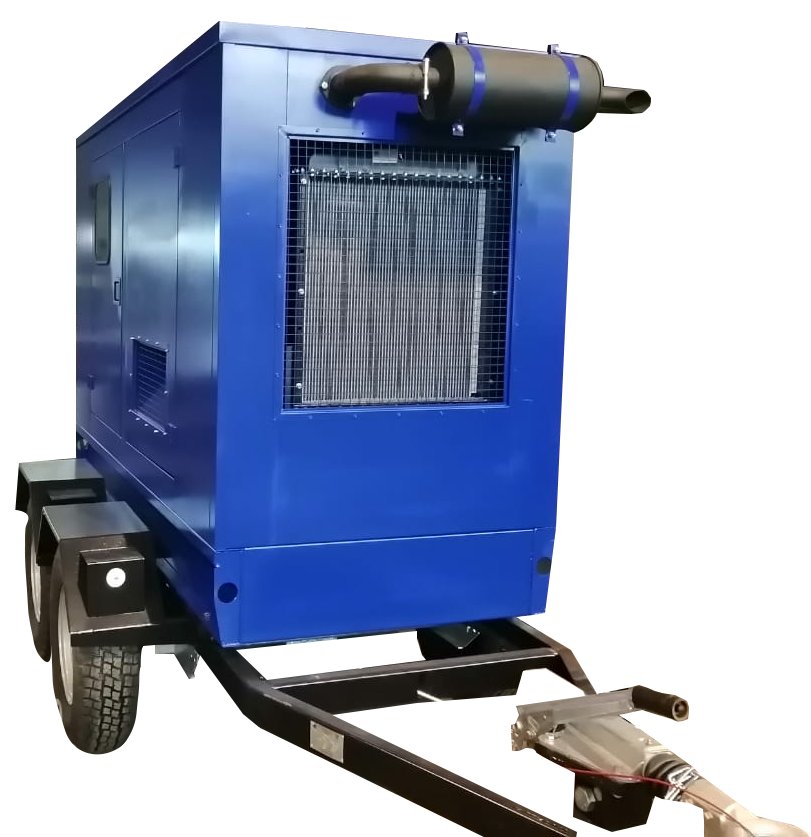

Дизельный генератор (ДГУ) Арктика ЭД-200-Т400-2РПМ19-AR с АВР на шасси

Дизельный генератор (ДГУ) Арктика ЭД-200-Т400-2РПМ19-AR с АВР на шасси

Общие характеристики
Производитель	Арктика
Постоянная мощность, кВА	250
Постоянная мощность, кВт	200
Резервная мощность, кВА	275
Резервная мощность, кВт	220
Двигатель	RICARDO
Модель двигателя	6126A-260D
Синхронный генератор	АРКТИКА
Модель синхронного генератора	Z274K
Исполнение	Передвижное
Количество фаз	Трёхфазный (400В)
Степень автоматизации	2-я (С АВР)
Материал капота	сталь 1,5 мм
Назначение	Резервная работа (8/7)
Уровень шума	70 дБ
Контроллер	HGM6120
Автономность	мин. 8 часов
Напряжение 1-фаза, В	230
Напряжение 3-фазы, В	400
Топливный бак, л	800
Частота, Гц	50
Вес, кг	2860
Гарантия	1 год
Длина, мм	4870
Ширина, мм	1960
Высота, мм	3125

Синхронный генератор	АРКТИКА Z274K
Резервная мощность	275 кВА / 220 кВт
Диапазон регулировки напряжения	+/- 5%
Диск крепления	SAE 1# / 14"
Класс защиты	IP 22
Класс изоляции	H
Количество выводов	12
Количество полюсов	4
Коэффициент мощности (cos φ)	0,8
КПД	93,00%
Максимальная скорость	2250 об/мин
Напряжение	230 / 400 В
Нестабильность выходного напряжения в переходном режиме	+/- 1%
Нестабильность выходного напряжения в установившемся режиме	+/- 0,5%
Номинальная сила тока	360 А
Обмотка	2/3
Постоянная мощность	250 кВА / 200 кВт
Регулировка напряжения	автоматическая
Род тока	переменный, трехфазный
Система возбуждения	самовозбуждение
Тип	синхронный, бесщеточный, одноопорный
Ток короткого замыкания	300% (10 с)
Форма волны I.E.C = THF	3
Форма волны NEMA = TIF	меньше 50
Частота	50 Гц
Вес	715 кг

Шкаф управления
Автоматический выключатель	400 А
Панель управления	на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке

Двигатель	RICARDO 6126A-260D
Постоянная мощность	235 кВт
Резервная мощность	259 кВт
Расход топлива двигателя при 100% нагрузке	70,1 л/ч
Расход топлива двигателя при 75% нагрузке	54,4 л/ч
Расход топлива двигателя при 50% нагрузке	36,3 л/ч
Аккумуляторная батарея	2 х 12 В / 120 А*ч
Водяной насос	центробежного типа с ременным приводом
Давление масла в системе	3,0 - 6,5 бар
Диаметр поршня	127 мм
Дизельное топливо	ГОСТ 305-82
Емкость масляной системы	30 л
Емкость системы охлаждения	39 л
Количество и расположение цилиндров	6 цилиндров, рядное, вертикальное
Корпус двигателя и генератора	32 кВт/ч
Коэффициент сжатия	17:01
Максимальная температура в топливопроводе	55 ØС
Максимальная температура масла	105 ØС
Максимальная температура охлаждающей жидкости	105 С
Максимальное давление в топливопроводе	1,8 бар
Максимальное противодавление выхлопных газов	6 кПа
Максимальное сопротивление воздушного фильтра	6,2 кПа
Максимальное статическое сопротивление воздушному потоку	6 кПа
Максимальный ток зарядного генератора	50 А
Минимальная площадь сечения вентиляционного отверстия для исходящего потока воздуха от радиатора	1,44 м2
Минимальная площадь сечения вентиляционного отверстия для потока входящего воздуха на питание и охлаждение двигателя	1,44 м2
Модель топливного насоса	6-секционный, плунжерный
Мощность вентилятора	7 кВт
Напряжение в системе	24 B
Общее тепловыделение ДГУ	397 кВт/ч
Объем двигателя	10,25 л
Порядок работы цилиндров	1-5-3-6-2-4
Поток выхлопных газов	51,6 м3/ч
Производительность водяного насоса	256 л/мин
Пусковое устройство	стартер, 7 кВт
Расход воздуха вентилятора на охлаждение радиатора	320 м3/мин
Расход воздуха на питание двигателя	20,5 м3/мин
Регулировка частоты вращения	механическая
Рекомендуемый тип масла	SAE 15W40 / 10W30
Система газовыхлопа	228 кВт/ч
Система охлаждения	137 кВт/ч
Система смазки	комбинированная под давлением и разбрызгиванием
Скорость поршня	6,75 м/c
Среднее эффективное давление, BMEP	1,83 МПа
Температура выхлопных газов	650 С
Тип воздушного фильтра	фильтроэлемент
Тип глушителя	промышленный - 9 dB
Тип масляного насоса	шестеренчатого типа, с приводомотраспредвала
Тип масляного фильтра	полнопоточный патронный фильтр
Тип охлаждающей жидкости	ГОСТ 28084-89
Тип охлаждения	жидкостное (радиаторное), циркуляция под давлением
Тип топливного фильтра	полнопоточный со сменным картриджем
Тип	турбонаддув
Точность регулировки частоты вращения	+/- 5%
Удельный расход масла на угар	1,63 г/кВт*ч
Удельный расход топлива	215 г/кВт*ч
Ход поршня	135 мм
Частота вращения	1500 об/мин
Сухой вес	880 кг
