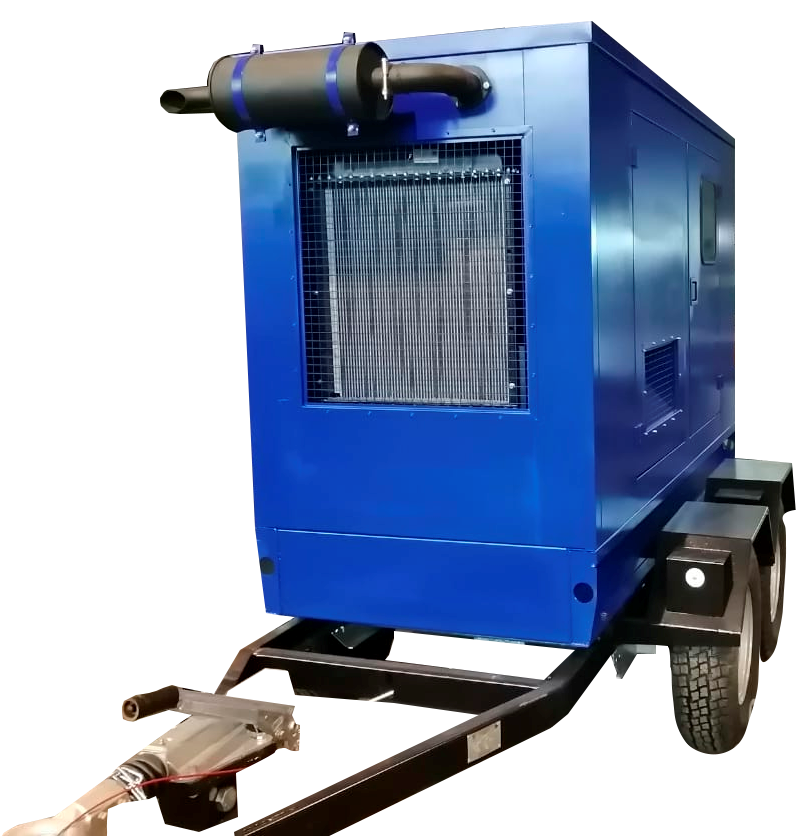

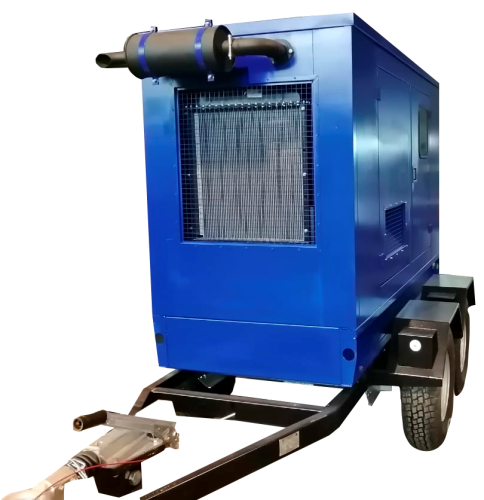

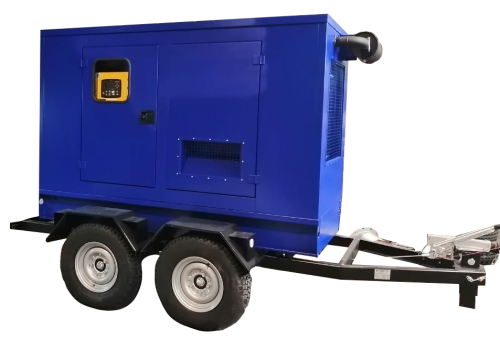

Дизельный генератор (ДГУ) Арктика ЭД-160-Т400-1РПМ15-AR на шасси

Дизельный генератор (ДГУ) Арктика ЭД-160-Т400-1РПМ15-AR на шасси

Общие характеристики
Производитель	Арктика
Постоянная мощность, кВА	200
Постоянная мощность, кВт	160
Резервная мощность, кВА	220
Резервная мощность, кВт	176
Двигатель	CUMMINS
Модель двигателя	6CTAA8.3-G2
Синхронный генератор	АРКТИКА
Модель синхронного генератора	Z274H
Исполнение	Передвижное
Количество фаз	Трёхфазный (400В)
Степень автоматизации	1-я (без АВР)
Материал капота	сталь 1,5 мм
Назначение	Постоянная работа (24/7)
Уровень шума	70 дБ
Контроллер	HGM6120
Автономность	мин. 8 часов
Напряжение 1-фаза, В	230
Напряжение 3-фазы, В	400
Топливный бак, л	500
Частота, Гц	50
Вес, кг	2407
Гарантия	24 месяца
Длина, мм	4870
Ширина, мм	1960
Высота, мм	3125

Синхронный генератор	АРКТИКА Z274H
Резервная мощность	220 кВА / 176 кВт
Диапазон регулировки напряжения	+/- 5%
Диск крепления	SAE 1# / 14"
Класс защиты	IP 22
Класс изоляции	H
Количество выводов	12
Количество полюсов	4
Коэффициент мощности (cos φ)	0,8
КПД	93,30%
Максимальная скорость	2250 об/мин
Напряжение	230 / 400 В
Нестабильность выходного напряжения в переходном режиме	+/- 1%
Нестабильность выходного напряжения в установившемся режиме	+/- 0,5%
Номинальная сила тока	288 А
Обмотка	2/3
Постоянная мощность	200 кВА / 160 кВт
Регулировка напряжения	автоматическая
Род тока	переменный, трехфазный
Система возбуждения	самовозбуждение
Тип	синхронный, бесщеточный, одноопорный
Ток короткого замыкания	300% (10 с)
Форма волны I.E.C = THF	3
Форма волны NEMA = TIF	меньше 50
Частота	50 Гц
Вес	635 кг

Шкаф управления
Автоматический выключатель	400 А
Панель управления	на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке

Двигатель	CUMMINS 6CTAA8.3-G2
Постоянная мощность	183 кВт
Резервная мощность	203 кВт
Расход топлива двигателя при 100% нагрузке	45,1 л/ч
Расход топлива двигателя при 75% нагрузке	33,8 л/ч
Расход топлива двигателя при 50% нагрузке	22,6 л/ч
Аккумуляторная батарея	2*100 А/ч
Водяной насос	центробежного типа с ременным приводом
Давление масла в системе	207 кПа
Диаметр поршня	114 мм
Дизельное топливо	ГОСТ 305-82
Емкость масляной системы	23,8 л
Емкость системы охлаждения	32 л
Емкость топливного бака	500 л
Количество и расположение цилиндров	6, рядное
Корпус двигателя и генератора	28 кВт
Коэффициент сжатия	18,0:1
Максимальная температура в топливопроводе	70 °С
Максимальная температура масла	135 °C
Максимальная температура охлаждающей жидкости	97 °C
Максимальное давление в топливопроводе	102 мм рт. ст.
Максимальное противодавление выхлопных газов	10,2 кПа
Максимальное сопротивление воздушного фильтра	6,2 кПа
Максимальное статическое сопротивление воздушному потоку	260 мм вод. ст.
Максимальный ток зарядного генератора	55 А
Минимальная площадь сечения вентиляционного отверстия для исходящего потока воздуха от радиатора	1,44 м2
Минимальная площадь сечения вентиляционного отверстия для потока входящего воздуха на питание и охлаждение двигателя	1,44 м2
Модель топливного насоса	рядный многоплунжерный ТНВД
Мощность вентилятора	9 кВт
Напряжение в системе	24 В
Общее тепловыделение ДГУ	303 кВт
Объем двигателя	8,3 л
Порядок работы цилиндров	1-5-3-6-2-4
Поток выхлопных газов	35,8 м3/мин
Производительность водяного насоса	269 л/мин
Пусковое устройство	электростартер 5,5 кВт
Расход воздуха вентилятора на охлаждение радиатора	5,85 м3/с
Расход воздуха на питание двигателя	14 м3/мин
Регулировка частоты вращения	электронная
Рекомендуемый тип масла	SAE 15W40 / 10W30
Система газовыхлопа	161 кВт
Система охлаждения	114 кВт
Система смазки	комбинированная под давлением и разбрызгиванием
Скорость поршня	6,8 м/с
Среднее эффективное давление BMEP	2176 кПа
Температура выхлопных газов	548 °С
Тип воздушного фильтра	бумажный, заменяемый
Тип глушителя	Промышленный - 9 dB
Тип масляного насоса	шестеренчатого типа с приводом от распредвала
Тип масляного фильтра	полнопоточный патронный фильтр
Тип охлаждающей жидкости	ГОСТ 28084-89
Тип охлаждения	жидкостное (радиаторное), циркуляция под давлением
Тип топливного фильтра	полнопоточный со сменным картриджем
Тип	с турбонаддувом и промежуточным охлаждением наддувочного воздуха типа «воздух-воздух»
Точность регулировки частоты вращения	+/- 2,5%
Удельный расход масла на угар	0,2 г/кВт*ч
Удельный расход топлива	205 г/кВт*ч
Ход поршня	135 мм
Частота вращения	1500 об/мин
Сухой вес	684 кг
