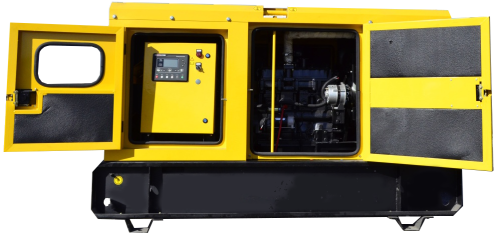

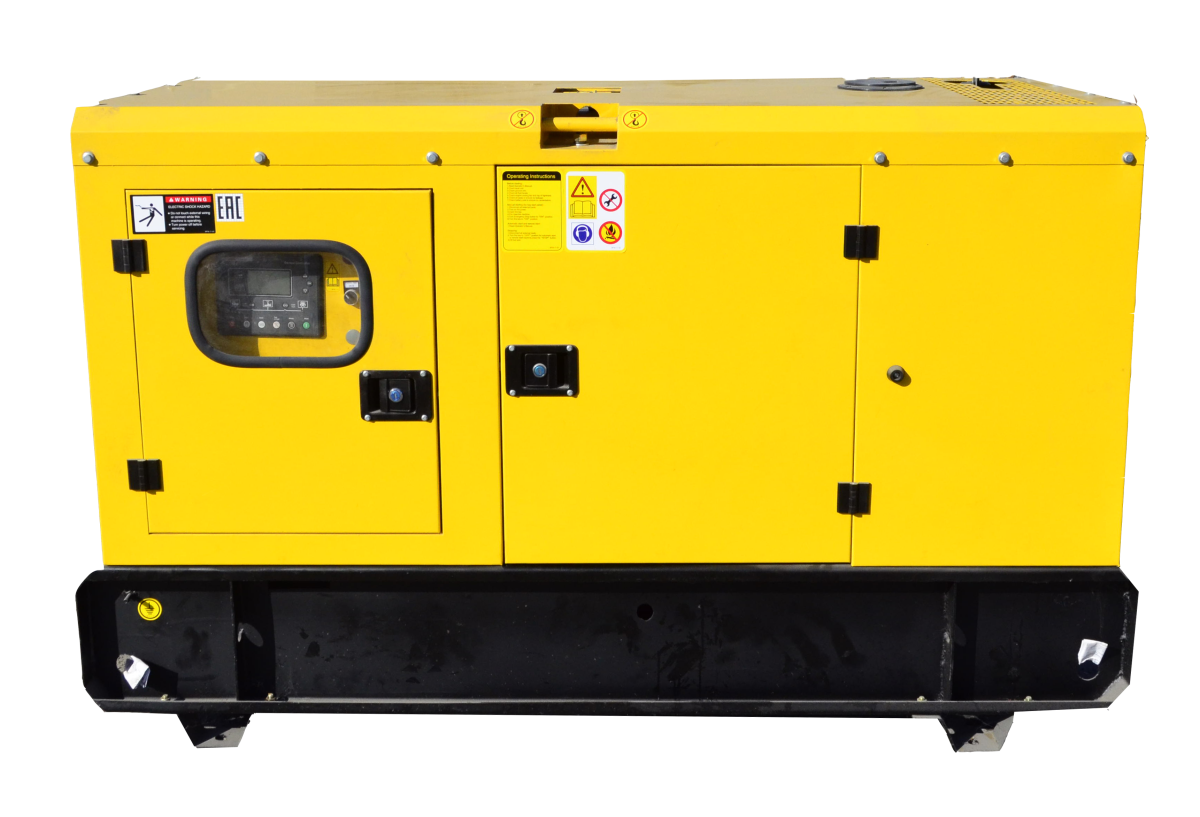

Дизельный генератор (ДГУ) Арктика АД-100С-Т400-1РКМ17-AR в кожухе

Дизельный генератор (ДГУ) Арктика АД-100С-Т400-1РКМ17-AR в кожухе

Общие характеристики
Производитель	Арктика
Постоянная мощность, кВА	125
Постоянная мощность, кВт	100
Резервная мощность, кВА	137,5
Резервная мощность, кВт	110
Двигатель	Hyundai / Doosan
Модель двигателя	D1146T
Синхронный генератор	АРКТИКА
Модель синхронного генератора	Z274D
Исполнение	В шумозащитном кожухе
Количество фаз	Трёхфазный (400В)
Степень автоматизации	1-я (без АВР)
Назначение	Постоянная работа (24/7)
Уровень шума	50 дБ
Контроллер	HGM6120
Автономность	мин. 8 часов
Напряжение 1-фаза, В	230
Напряжение 3-фазы, В	400
Топливный бак, л	300
Частота, Гц	50
Вес, кг	1980
Гарантия	1 год
Длина, мм	3000
Ширина, мм	1100
Высота, мм	1550

Синхронный генератор	АРКТИКА Z274D
Резервная мощность	55 кВА / 44 кВт
Диапазон регулировки напряжения	+/- 5%
Диск крепления	SAE 3# / 11,5"
Класс защиты	IP 22
Класс изоляции	H
Количество выводов	12
Количество полюсов	4
Коэффициент мощности (cos φ)	0,8
КПД	88,20%
Максимальная скорость	2250 об/мин
Напряжение	230 / 400 В
Нестабильность выходного напряжения в переходном режиме	+/- 1%
Нестабильность выходного напряжения в установившемся режиме	+/- 0,5%
Номинальная сила тока	72 А
Обмотка	2/3
Постоянная мощность	50 кВА / 40 кВт
Регулировка напряжения	автоматическая
Род тока	переменный, трехфазный
Система возбуждения	самовозбуждение
Тип	синхронный, бесщеточный, одноопорный
Ток короткого замыкания	300% (10 с)
Форма волны I.E.C = THF	3
Форма волны NEMA = TIF	меньше 50
Частота	50 Гц
Вес	253 кг

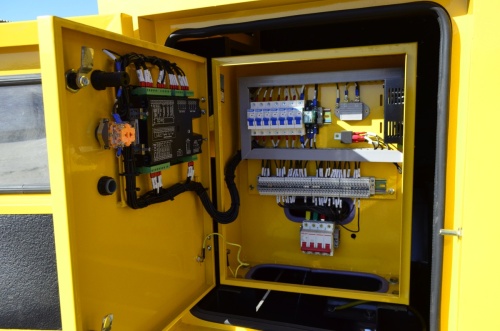

Шкаф управления
Автоматический выключатель	200 А
Панель управления	на базе контроллера HGM6120 c жидкокристаллическим монитором на русском языке

Двигатель	Hyundai / Doosan D1146T
Постоянная мощность	107 кВт
Резервная мощность	118 кВт
Расход топлива двигателя при 100% нагрузке	27,0 л/ч
Расход топлива двигателя при 75% нагрузке	20,4 л/ч
Расход топлива двигателя при 50% нагрузке	14,3 л/ч
Аккумуляторная батарея	2 х 12 В / 100 А*ч
Водяной насос	центробежного типа с ременным приводом
Давление масла в системе	3,0 - 6,5 бар
Диаметр поршня	111 мм
Дизельное топливо	ГОСТ 305-82
Емкость масляной системы	15,5 л
Емкость системы охлаждения	34 л
Емкость топливного бака	300 л
Количество и расположение цилиндров	6 цилиндров, вертикальное рядное
Корпус двигателя и генератора	14 кВт/ч
Коэффициент сжатия	16,8:1
Максимальная температура в топливопроводе	56 ØС
Максимальная температура масла	120 ØС
Максимальная температура охлаждающей жидкости	103 С
Максимальное давление в топливопроводе	1,8 бар
Максимальное противодавление выхлопных газов	600 мм вод. ст.
Максимальное сопротивление воздушного фильтра	6,2 кПа
Максимальное статическое сопротивление воздушному потоку	635 мм вод. ст.
Максимальный ток зарядного генератора	45 А
Минимальная площадь сечения вентиляционного отверстия для исходящего потока воздуха от радиатора	1,0 м2
Минимальная площадь сечения вентиляционного отверстия для потока входящего воздуха на питание и охлаждение двигателя	1,0 м2
Модель топливного насоса	ZEXEL, рядный
Мощность вентилятора	4,5 кВт
Напряжение в системе	24 В
Общее тепловыделение ДГУ	176 кВт/ч
Объем двигателя	8,071 л
Порядок работы цилиндров	1-5-3-6-2-4
Поток выхлопных газов	20,5 м3/ч
Производительность водяного насоса	263 л/мин
Пусковое устройство	электростартер 4,5 кВт
Расход воздуха вентилятора на охлаждение радиатора	225 м3/ч
Расход воздуха на питание двигателя	6,7 м3/мин
Регулировка частоты вращения	механическая
Рекомендуемый тип масла	SAE 15W40 / 10W30
Система газовыхлопа	102 кВт/ч
Система охлаждения	60 кВт/ч
Система смазки	под давлением и разбрызгиванием
Скорость поршня	6,95 м/c
Среднее эффективное давление BMEP	1,10 МПа
Температура выхлопных газов	580 С
Тип воздушного фильтра	фильтроэлемент
Тип глушителя	Промышленный - 9 dB
Тип масляного насоса	шестеренчатого типа, с приводомотраспредвала
Тип масляного фильтра	полнопоточный патронный фильтр
Тип охлаждающей жидкости	ГОСТ 28084-89
Тип охлаждения	жидкостное (радиаторное), циркуляция под давлением
Тип топливного фильтра	полнопоточный со сменным картриджем
Тип	турбонаддув
Точность регулировки частоты вращения	+/- 0,5%
Удельный расход масла на угар	1,12 г/кВт*ч
Удельный расход топлива	204 г/кВт*ч
Ход поршня	139 мм
Частота вращения	1500 об/мин
Сухой вес	780 кг
